Inhaltszusammenfassung für MB QUART QS75

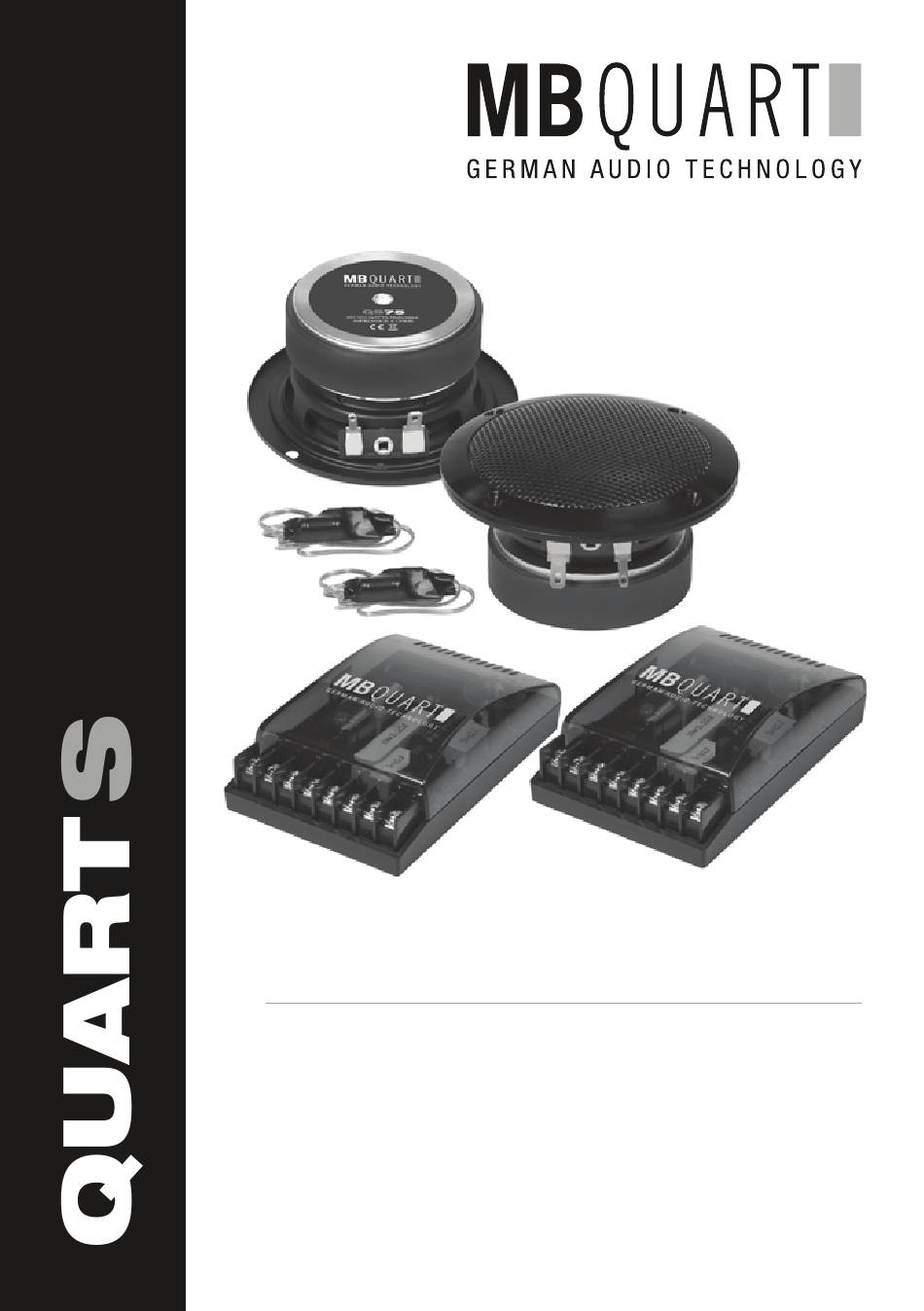

- Seite 1 INSTALLATION GUIDE EINBAUANLEITUNG QS75 QSW3...
- Seite 2 8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an. GARANTIE Dieses MB QUART Produkt besitzt eine 3-jährige Herstellergarantie ab Kaufdatum. Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf.
- Seite 3 TECHNISCHE DATEN QS75 • 7,5 cm (3“) Mitteltöner • Aluminium-Abdeckgitter • 60 Watt/RMS, 120 Watt/MAX • 6dB Bandpass Kabel-Frequenzweiche • Impedanz 4 Ohm • Einbauöffnung 73 mm • Frequenzbereich 400 - 5000 Hz • Einbautiefe 41 mm ANSCHLUSSDIAGRAMM QS75 Verstärkeranschlüsse –...
- Seite 4 QUART ANSCHLUSSDIAGRAMM QSW3 MIT QS75 2 x für R & L Hochtonpegelschalter befindet sich unter der Abdeckung der Frequenzweiche - 6dB Abschwächung - 3dB Abschwächung 0dB keine Abschwächung Montagelöcher befinden sich unter der Abdeckung der Frequenzweiche IN– W– M– T–...
- Seite 5 8. Never connect the speakers to the electrical ground or with the body of the vehicle. WARRANTY This MB Quart product has a 3-year warranty from date of purchase. To maintain your warranty coverage upright, keep your original purchase receipt to prove the date of purchase.
- Seite 6 • 60 Watts/RMS, 120 Watts/MAX • 6dB Bandpass In-Line Crossover • Impedance 4 Ohms • Mounting Diameter 73 mm • Frequency Response 400 - 5000 Hz • Mounting Depth 41 mm WIRING DIAGRAM QS75 Amplifier terminals – – – –...
- Seite 7 WIRING DIAGRAM QSW3 WITH QS75 2 x for R & L Tweeter level attentuator Is located under the crossover cover - 6dB attenuation - 3dB attenuation 0dB no attenuation Mounting holes are located under the crossover cover IN– W– M–...
- Seite 8 Distribution: Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de ©2017 Audio Design GmbH, All Rights Reserved...
