1 Allgemein
Das Startmikrofon SM9 wurde entwickelt um den Startknall einer Startpistole in ein elektri-
sches Signal umzuwandeln, welches das Zeitmessgerät auslöst. Hierbei ist wichtig, dass der
laute Knall einer Starpistole mit 9 mm bzw. 6 mm Schreckschussmunition den Start auslöst,
während andere laute Geräusche aus der Umgebung unterdrückt werden.
Das Startmikrofon wird an einem ALGE-TIMING Zeitmessgerät am Bananenstecker vom Ka-
nal C0 angesteckt. Wichtig für die Funktion des SM9 ist, dass der Kanal einen Pull-Up hat,
ansonsten funktioniert das SM9 nicht.
2 Lieferumfang
1 x Startmikrofon SM9 mit Klettband und 2 m Kabel mit Bananensteckern
3 Systemaufbau und Funktion

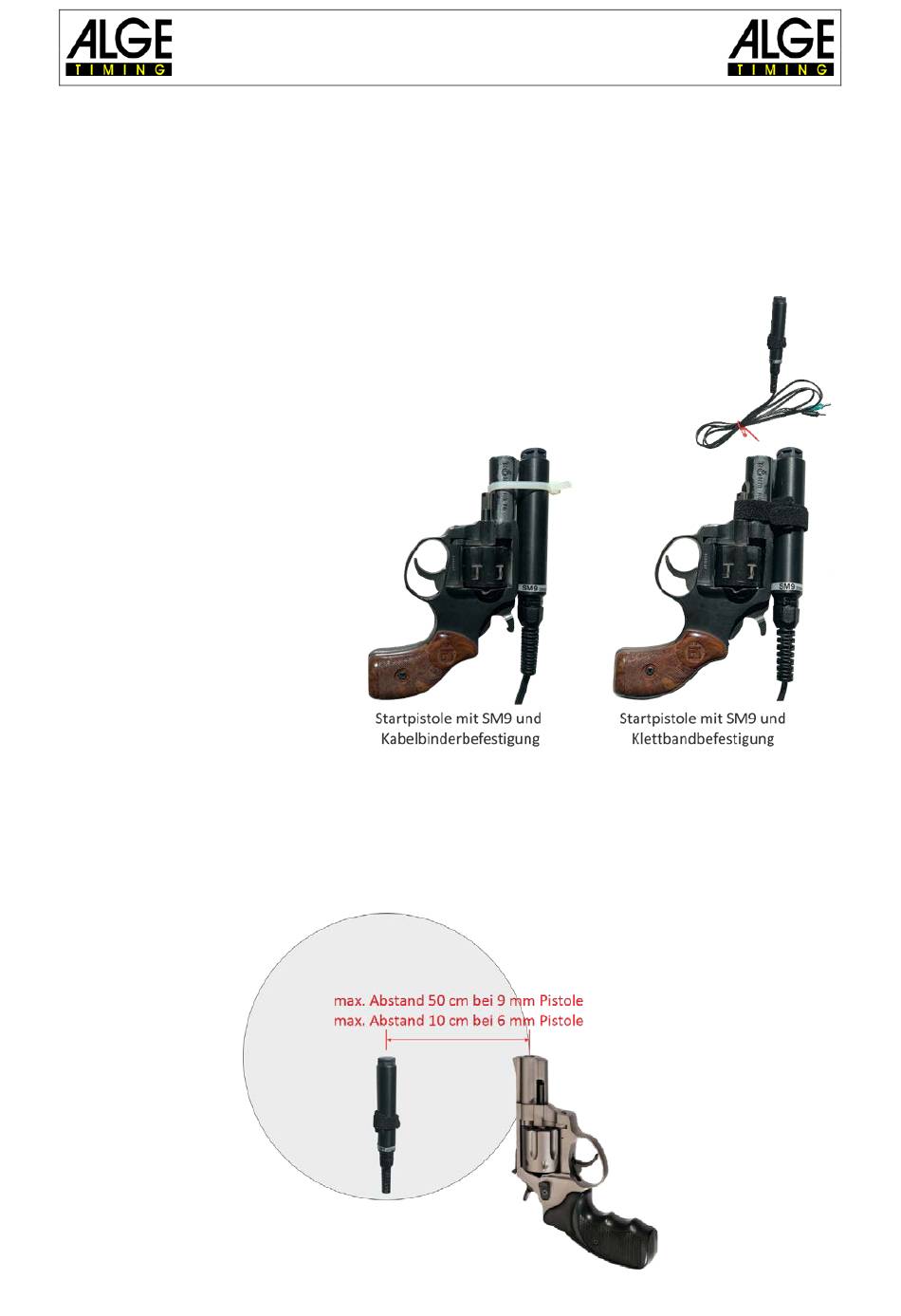

Am Startmikrofon SM9 ist ein Klettband ange-
bracht. Mit diesem Klettband wird das SM9 am
Lauf einer Startpistole befestigt. Alternativ
zum Klettband kann man auch einen Ka-
belbinder verwenden.
Das SM9 wird am Zeitmessgerät mit
den Bananensteckern
(Startimpuls Kanal C0). Zumeist ist
der Start weit vom Zeitmessgerät
entfernt und das Kabel muss ver-
längert werden, bzw. an einer fi-
xen Stadionverkabelung ange-
schlossen werden. Hierfür verwen-
det man die Startleitung.
Es ist auch möglich, das SM9 direkt am Sprechverstärker anzustecken (grüne schwarze Ba-
nanenbuchse). Mit dem Startkabel wird dann an der anderen grünen und schwarzen Bana-
nenbuchse angeschlossen.
Die Startpistole sollte eine 6 mm Schreckschusspistole (für Halle) oder 9 mm Schreckschuss-
pistole für den Outdoorbereich sein. Man kann das Startmikrofon SM9 z.B. auch an einem
Stativ befestigen. Dann sollte der Kopf vom SM9 möglichst nahe am Pistolenlauf sein.
Bedienungsanleitung
Startmikrofon SM9
angesteckt
