Bedienungs- / Montageanleitung
Sport-Thieme Boxsack-Wandhalterung „Profi"
Art.-Nr.: 150 1982
Bedienungsanleitung für Boxsack-Wandhalterung „Profi"
Vielen Dank, dass Sie sich für ein Sport-Thieme-Produkt entschieden haben. Damit
Sie viel Freude, und somit eine gewährleistete Sicherheit für dieses Gerät haben,
sollten Sie die Anleitung erst vollständig durchlesen, bevor Sie mit der Montage
Im Lieferumfang sind enthalten:
Pos.
Beschreibung
1
1 x Wandriegel
2
1 x Ausleger
3
1 x Diagonale
4
2 x Sechskantschraube M12 x 85 mit 4 Scheiben und Sicherungsmutter
5
1 x Sechskantschraube M16 x 110 mit 2 Scheiben und Sicherungsmutter
6
1 x Sechskantschraube M16 x 80 mit 2 Scheiben und Sicherungsmutter
7
2 x Scheibe, Ø = 50 mm
8
1 x Karabinerhaken
1
Allgemeines
Die Boxsack-Wandhalterung „Profi" ist so konstruiert, dass sie zu beiden
Seiten platzsparend an die Wand geklappt werden kann.
Um die Halterung zu schwenken, müssen Sie am Entriegelungsseil ziehen
(Abb. 1), woraufhin der Ausleger entriegelt wird und anschließend ein- oder
ausgeklappt werden kann.
Der Ausleger kann in 5 Stellungen einrasten (Abb. 2), wovon 4 Stellungen
sogenannte Parkstellungen (2 mit und 2 ohne Boxsack) sind und eine die
Gebrauchsstellung.
Die Boxsack-Wandhalterung „Profi" ist für Boxsäcke bis 60 kg ausgelegt.
beginnen:

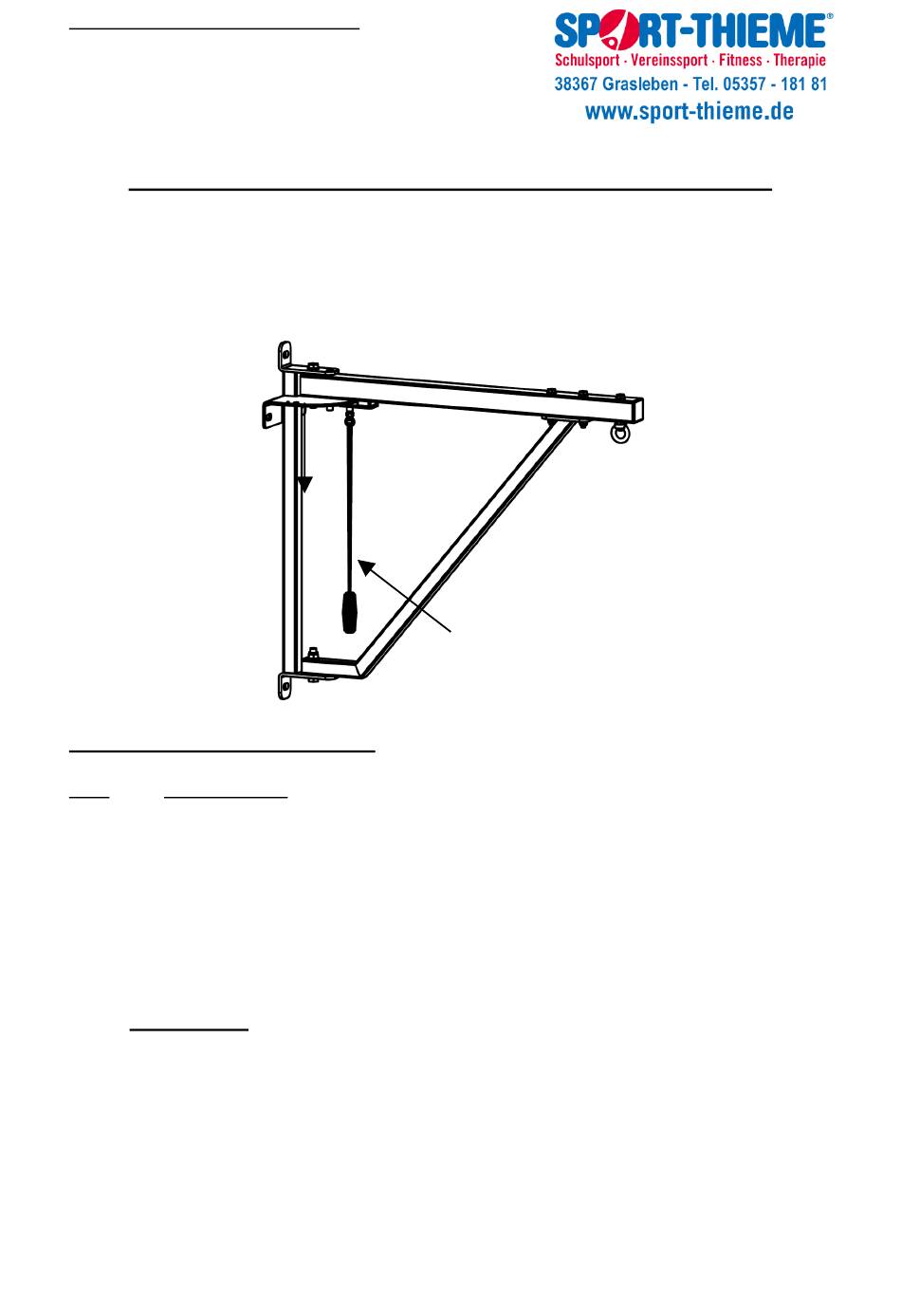

Entriegelungsseil
Abb. 1: Übersicht
Seite 1 von 3
10/2018
