Secabo Slide Bedienungsanleitung Seite 4

Montageschritte
Basisgestänge
● Schrauben Sie zunächst die Gummifüße von Ihrer Secabo TC5 oder TC7 Transferpresse
ab. Entfernen Sie ebenfalls die originale Basisplatte der Transferpresse durch lösen der
schwarzen Handschrauben auf der Unterseite.
● Schrauben Sie des weiteren die Basisplatte von der TC5 oder der TC7 herunter, indem
Sie von vorne unten in den Sockel der Transferpresse greifen und die schwarzen
Handschrauben lösen. Die Basisplatte lässt sich nun nach oben abnehmen.

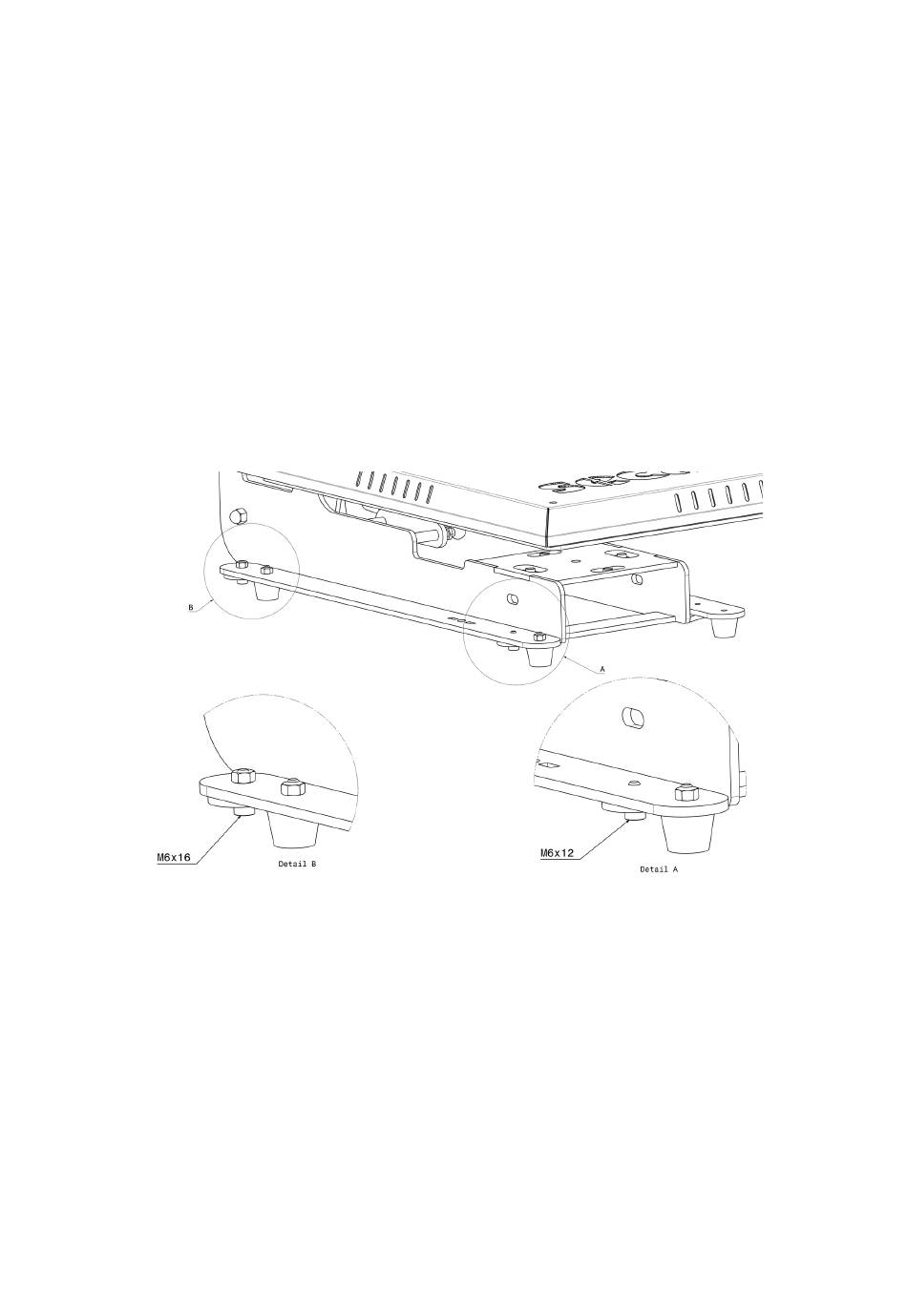

● Setzen Sie das Basisgestänge links und rechts wie in unterer Zeichnung zu sehen auf
die Flansche der Transferpresse und schrauben diese wie gezeigt fest.
● Nun montieren Sie die Gummifüße wieder wie unten zu sehen an den neuen
Anschraubpunkten fest.
Slide-­Element
● Setzen Sie das Slide-­Element auf das montierte Basisgestänge, so dass die Stifte am
Slide-­Element in die entsprechenden Schlitze am Basisgesänge links und rechts
rutschen.
● Schieben Sie nun die Hammerkopfmuttern wie auf der Zeichnung unten zu sehen seitlich
in die vorgesehenen Schlitze und schrauben Sie diese von unten mit den passenden
Schrauben fest.
