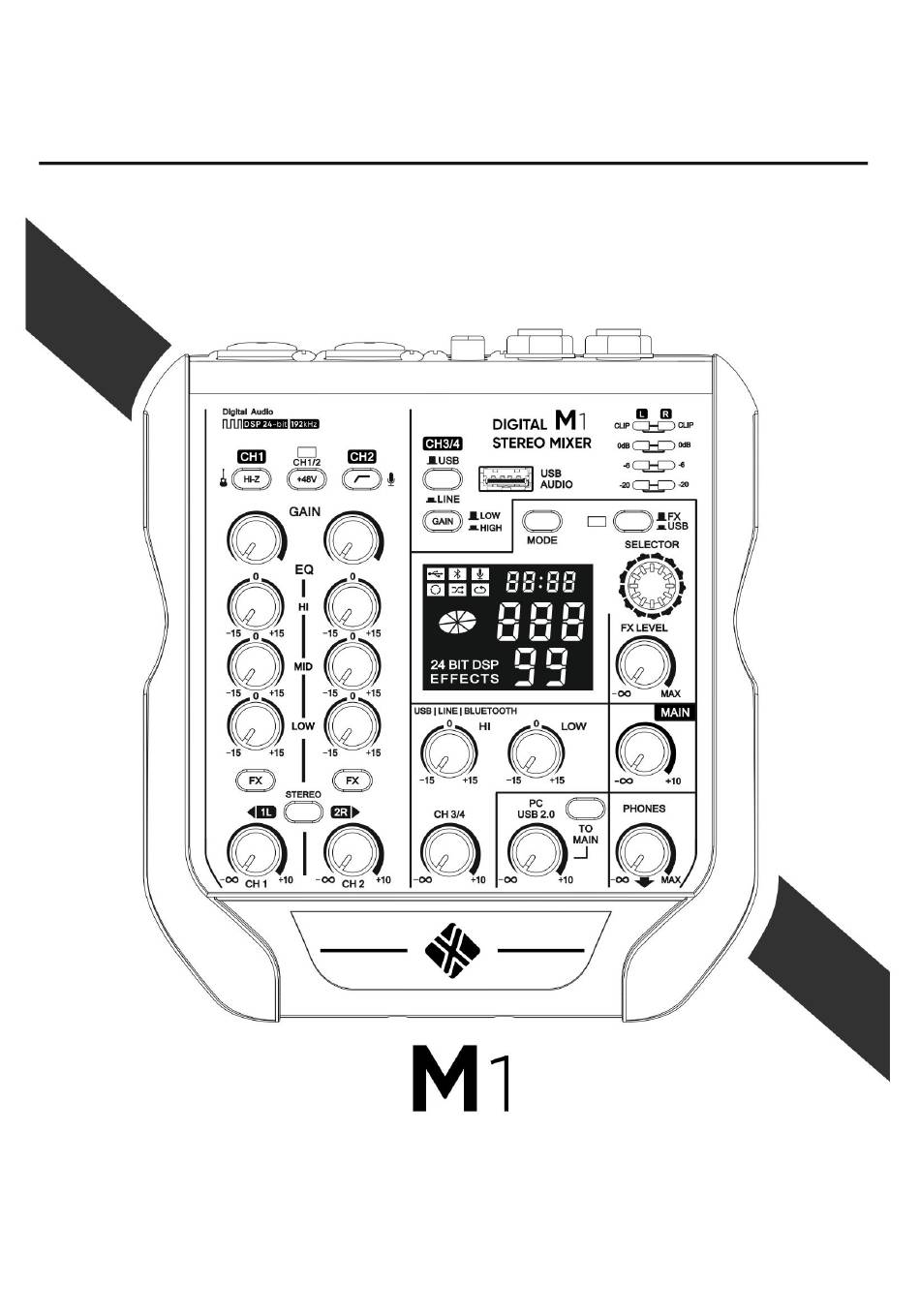

next audiocom M1 Benutzerhandbuch
Digitaler stereomischer
Inhaltszusammenfassung für next audiocom M1
- Seite 1 Machine Translated by Google MISCHPULT BENUTZERHANDBUCH MISCHTABELLE BENUTZERHANDBUCH DIGITALER STEREOMISCHER STEREO DIGITALER MISCHTISCH v202111 www.nextaudiocom.com...
-
Seite 2: Vorsichtsmassnahmen
-Das USB-Kabel ist ausgefranst oder beschädigt. -Das Gerät gibt einen ungewöhnlichen Geruch oder Rauch ab. Wenn der M1 endgültig entsorgt werden soll, bringen Sie das Produkt - Ein Gegenstand ist auf das Gerät gefallen. zu einer örtlichen Recyclinganlage, um es einer umweltschonenden - Das Gerät ist heruntergefallen oder beschädigt. - Seite 3 Nachbesitzer übertragen werden, allerdings verlängert sich die Garantiezeit dadurch nicht über die ursprüngliche Garantiezeit von zwei Jahren ab dem ursprünglichen Kaufdatum, das auf der Rechnung von NEXT Audiocom angegeben ist. Während der Garantiezeit wird NEXT Audiocom nach eigenem Ermessen ein Produkt, das sich als defekt erweist, entweder reparieren oder ersetzen, vorausgesetzt, das Produkt wird in der Originalverpackung und mit vorausbezahltem Versand an einen autorisierten NEXT Audiocom-Servicevertreter oder -Händler zurückgesandt.
-
Seite 4: Willkommen
Machine Translated by Google WILLKOMMEN Vielen Dank, dass Sie sich für das M1-Mischpult entschieden haben. Bitte lesen Sie dieses Handbuch sorgfältig durch, um das Beste aus dem Gerät herauszuholen Produkt und gewährleisten eine langfristige, störungsfreie Nutzung. Bewahren Sie dieses Handbuch nach dem Lesen zum späteren Nachschlagen griffbereit auf. -
Seite 5: Schnellstart
HINWEIS: Wenn ein Kondensatormikrofon verwendet wird, schalten Sie bitte den Schalter für die +48-V-Phantomspeisung ein. Rückwand GRUNDLAGEN DES MIXERS: STROMANSCHLUSS 1. Stellen Sie sicher, dass alle an den M1 angeschlossenen Geräte angeschlossen sind USB-STROM sind ausgeschaltet. 2. Schließen Sie die angeschlossene Typ-C-Datenleitung an. -
Seite 6: Überblick
Machine Translated by Google ÜBERBLICK 19 18... - Seite 7 Machine Translated by Google 1. Stromeingangsbuchse [TYP-C] Es dient zum Anschluss des USB-Netzteils und des Typ-C-Datenkabels zur Stromversorgung zum Mixer. Notiz • Lesen Sie sorgfältig die Sicherheitshinweise für das von Ihnen verwendete USB-Netzteil und Typ- C-Datenkabel. • USB-Netzteil und TYPE-C-Datenleitung Spannungsstandard: Ausgangsspannung: 4,8 V bis 5,2 V | Ausgangsstrom: 2A oder höher 2.
- Seite 8 Machine Translated by Google 9. Stereo-Schalter ), speist jeder Kanal gleichermaßen die linke und rechte Seite des Hauptmixes. Wenn dieser Schalter ausgeschaltet ist (Beispiel: • Wiedergabe einer Monoquelle: Wenn Sie in ein an Eingang 1 angeschlossenes Mikrofon sprechen, ist Ihre Stimme sowohl im linken als auch im rechten Lautsprecher zu hören.
- Seite 9 Machine Translated by Google 19. Display, USB/Bluetooth-Steuerung und Effektmodul A.MODE-Taste Zum Umschalten MODUS zwischen den Betriebsmodi. B.FX/USB-Schalter Wird verwendet, um die SELECTOR-Funktion zwischen Effekten und Wiedergabe-/Aufnahmesteuerung in anderen Betriebsmodi umzuschalten. 24-BIT-DSP (Wenn USB ausgewählt ist, leuchtet die LED neben der Taste auf) AUSWIRKUNGEN C.ANZEIGE WÄHLER...
-
Seite 10: Abspielen Von Einem Usb-Stick
Sie das M1 über ein USB-Kabel mit dem PC. 3. Wenn der Ton nicht automatisch zum Mixer wechselt, wählen Sie unter den PC-Audiogeräten (3 – Soundprese HD-Mikrofone) das M1-Mischpult aus. Sie können die Audioqualität wählen: 24-Bit / 44,1 kHz, 48 kHz, 96 kHz oder 192 kHz. -
Seite 11: Technische Spezifikationen
Machine Translated by Google FEHLERBEHEBUNG Problem: Der M1 lässt sich nicht einschalten. Lösung: Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist. Überprüfen Sie, ob das von Ihnen verwendete Netzteil oder eine andere Stromquelle 5 V / 2 A hat. Problem: Kein Ton. - Seite 12 Weitere Informationen erhalten Sie von Ihrem Händler oder den örtlichen Behörden. NEXT Audiocom kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäßen Gebrauch oder Änderungen am Gerät entstehen, oder für Daten, die verloren gehen oder zerstört werden.
-
Seite 13: Empfehlungen
Produkte ohne vorherige Ankündigung zu ändern. Um auf die aktuellste Version dieses Handbuchs und allgemeine Informationen zu diesem und anderen Produkten zuzugreifen, besuchen Sie unsere Website unter www.nextaudiocom.com Für NEXT Audiocom-Produkte gewährt NEXT Audiocom eine Garantie von zwei Jahren ab dem Datum des ursprünglichen Kaufs an den Endkunden gegen Herstellungsfehler in Material oder Verarbeitung. - Seite 14 Machine Translated by Google WILLKOMMEN Vielen Dank, dass Sie sich für das Mischpult NEXTAudiocom M1 entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch um das Beste aus Ihrem Gerät herauszuholen und dessen langfristige Nutzung sicherzustellen. Bewahren Sie dieses Handbuch nach dem Lesen zum späteren Nachschlagen griffbereit auf.
- Seite 15 HINWEIS: Wenn Sie ein Kondensatormikrofon verwenden, schließen Sie bitte die PHANTOM-Spannung ( )+48V an. Rückwand GRUNDPRINZIPIEN: ESSEN ESSEN 1. Stellen Sie sicher, dass alle an den M1 angeschlossenen Geräte angeschlossen sind sind ausgeschaltet. 2. Schließen Sie das USB-Typ-C-Kabel an. A. Richten Sie den Typ-C-Stecker des USB-Kabels am Stecker aus auf der Rückseite.
- Seite 16 Machine Translated by Google ÜBERBLICK 19 18...
- Seite 17 Machine Translated by Google 1. Stromeingang [TYP-C] Es dient dazu, das Netzteil über ein USB-Typ- C -Kabel mit dem Tisch zu verbinden. Hinweis: Beachten Sie bitte die Bedienungsanleitung des Adapters. • USB-Netzteil und TYPE-C-Datenleitung. Spannungsstandard: Ausgangsspannung: 4,8 V bis 5,2 V | Ausgangsstrom: 2A oder höher 2.
- Seite 18 Machine Translated by Google 9. Stereo-Umschaltung Wenn diese Taste ausgeschaltet ist (Tabelle. ), wird jeder Kanal gleichermaßen an den linken und rechten Ausgang weitergeleitet Beispiel: • Mischen einer MONO-Quelle: Wenn Sie in ein an Kanal 1 angeschlossenes Mikrofon sprechen, hören Sie Ihre Stimme am linken und rechten Ausgang mit der gleichen Lautstärke.
- Seite 19 Machine Translated by Google 19. Display, USB/Bluetooth und Effektprozessor A.MODE-Taste MODUS Mit können Sie zwischen den verschiedenen Betriebsarten wählen. B.FX/USB-Taste Zum Ändern der Funktion der SELECTOR-Taste zwischen der Auswahl von Effekten und der Wiedergabe-/ Aufnahmesteuerung in den verbleibenden Betriebsmodi. 24-BIT-DSP (Wenn der USB-Modus aktiv ist, leuchtet die LED neben der Taste) AUSWIRKUNGEN C.
-
Seite 20: Von Einem Usb-Flash Abspielen
2. Verbinden Sie den M1 über ein USB-Kabel mit dem PC. 3. Wenn das Audio nicht automatisch an die Tabelle weitergeleitet wird, wählen Sie die M1-Tabelle in den Audiogeräten Ihres PCs aus. Sie können die Audioqualität wählen: 24-Bit / 44,1 kHz, 48 kHz, 96 kHz oder 192 kHz. -
Seite 21: Probleme Lösen
Machine Translated by Google PROBLEME LÖSEN Problem: Der M1 lässt sich nicht einschalten. Lösung: Überprüfen Sie, ob das Korb-USB-Kabel richtig eingesteckt ist. Überprüfen Sie, ob der von Ihnen verwendete Adapter der empfohlene ist. 5V/2A. Problem: Ich bin hier. Lösung: Überprüfen Sie, ob die Signalquellen, Mikrofone o.ä. richtig angeschlossen sind. Überprüfen Sie Gewinne und Tischvolumina.
