Iget TS10 Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
1. Produktdiagramm
2. Erster Lauf
2.1 Bevor wir anfangen
Für den Betrieb des Thermokopfes sind 2xAA-Batterien erforderlich, bitte bereiten Sie diese
vor.
Die Temperatur wird in Grad Celsius angezeigt.
2.2 Batterien einlegen (austauschen).
Thermostatic Radiator Valve TS10
Kurzanleitung – DE
Vollständiges Handbuch für das TS10-Gerät - iget.eu
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Iget TS10

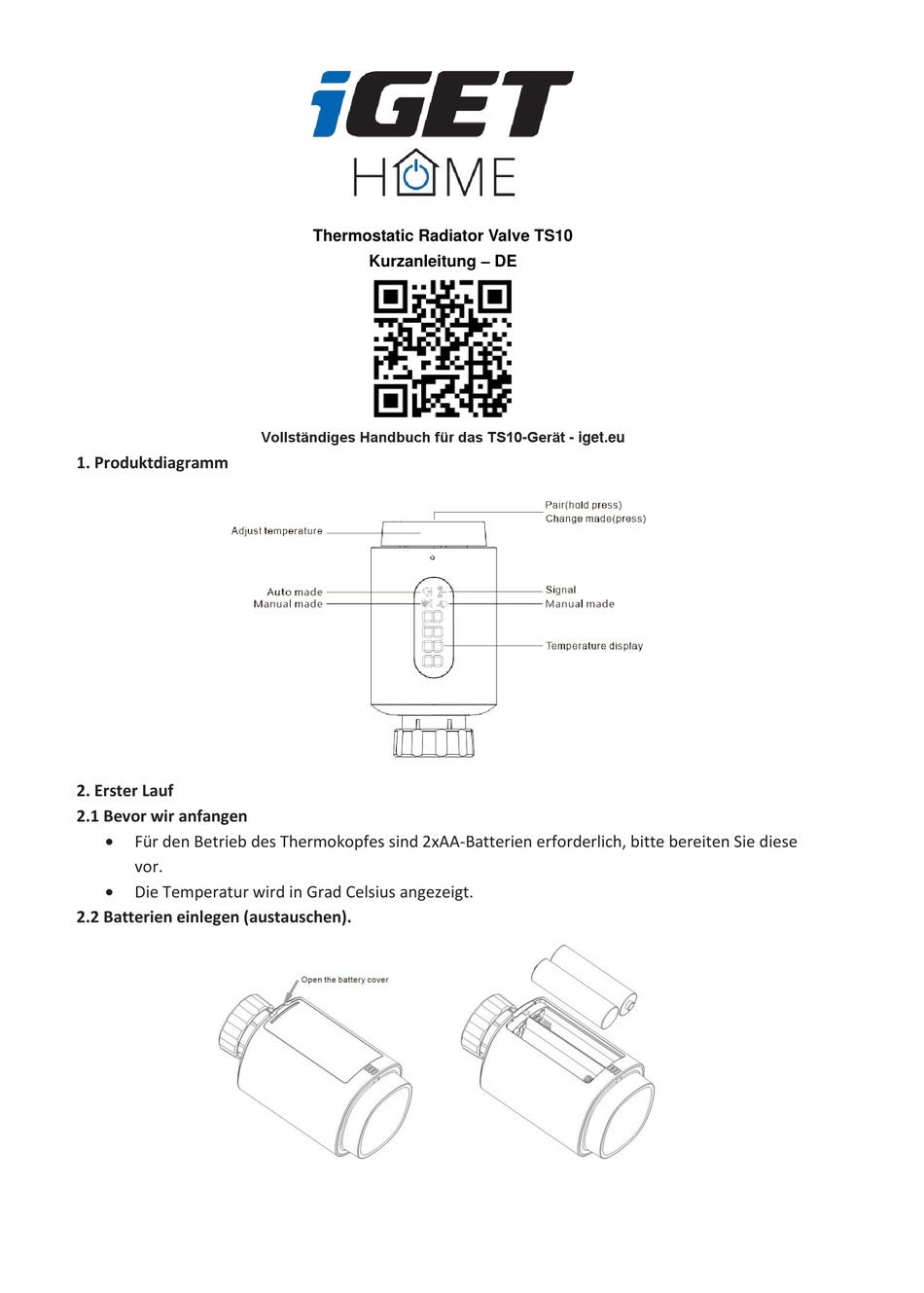

  • Seite 1 Thermostatic Radiator Valve TS10 Kurzanleitung – DE Vollständiges Handbuch für das TS10-Gerät - iget.eu 1. Produktdiagramm 2. Erster Lauf 2.1 Bevor wir anfangen  Für den Betrieb des Thermokopfes sind 2xAA-Batterien erforderlich, bitte bereiten Sie diese vor.  Die Temperatur wird in Grad Celsius angezeigt.

  • Seite 2: Schrauben Sie Den Vorhandenen Kühler-Thermokopf Ab

    Bei diesem Vorgang entweicht kein Wasser 3.2 M30 x 1.5 Wenn der Anschlusstyp M30 x 1,5 ist (Bild unten), schrauben Sie den TS10-Thermokopf direkt auf den Kühler. Sie können den Winkel so einstellen, dass die LED-Anzeige richtig ausgerichtet ist. ...
  • Seite 3 3.2.1 Danfoss RAVL Ventil  Prüfen Sie, ob © aktiv ist.  Die Ventile verfügen über längliche Kerben um den Umfang herum, um einen ordnungsgemäßen Sitz des Adapters nach dem Einrasten zu gewährleisten: Lassen Sie den Adapter vollständig einrasten, sodass die Stifte im Inneren des Adapters mit den Kerben am Ventil ausgerichtet sind.
  • Seite 4  Verbindungsmuttern.  Installieren Sie das Gerät. 3.2.3 Danfoss RA Ventil  Drehen Sie den Thermostatknopf auf den Maximalwert, wobei „N“ auf das Risiko ausgerichtet ist.  Prüfen Sie, ob © aktiv ist.  Die Ventile verfügen über längliche Kerben um den Umfang herum, um einen ordnungsgemäßen Sitz des Adapters nach dem Einrasten zu gewährleisten: Lassen Sie den Adapter vollständig einrasten, sodass die Stifte im Inneren des Adapters mit den Kerben am Ventil ausgerichtet sind.
  • Seite 5 3.3 M28 x 1.5 1. Wählen Sie die Adapterlänge entsprechend den folgenden Marken oder Ventilgrößen. Die Adaptergröße beträgt 15/17/19/24 mm. 2. Installieren Sie den Adapter der richtigen Größe im Loch. 3. So installieren Sie den M28 *1,5-Ventiladapter;...

  • Seite 6: Verwendung Eines Adapters

    3.3.1 Giacomini 1. Montieren Sie den Adapter in der richtigen Richtung am Giacomini-Ventil; 2. Installieren des GIA-Adapters im Loch; 3.3.2 Caleffi 1. Öffnen Sie den Ventildurchfluss auf Maximum, wie in Abb. 1 gezeigt; 2. Installieren Sie den Caleffi-Ventiladapter in der richtigen Richtung; 3.4 Verwendung eines Adapters Aufgrund der Maß- und Montagetoleranz des Metallventils können folgende Situationen auftreten: 1.

  • Seite 7: Hinzufügen Eines Thermokopfes

    Wenn nicht, entfernen Sie die Batterien, legen Sie sie ein und wiederholen Sie Schritt 4. 5. Software Installation 5.1 Anwendungs-Download  Laden Sie die iGET HOME-App für Ihr Mobilgerät aus dem App Store oder Google Play herunter. Google Play App Store ...

  • Seite 8: Automatischer Modus

    6. Merkmale des Geräts 6.1 Automatischer Modus Im Automatikbetrieb wird die Temperatur entsprechend dem eingestellten Heizprofil geregelt. Manuelle Änderungen sind bis zu dem Punkt aktiv, an dem sich das Profil ändert. Danach wird wieder das festgelegte Heizprofil aktiviert. Um den Automatikbetrieb zu aktivieren, gehen Sie wie folgt vor: Drücken Sie die Kopplungstaste, um das Symbol Standardtemperatur: 17 °C und 21 °C.

  • Seite 9: Eco Und Komforttemperatur

    von -2 °C eingestellt werden. In den Anwendungseinstellungen ist der Standardwert für den Temperatur-Offset 0 Grad. Um den Temperatur-Offset einzustellen, gehen Sie wie folgt vor: Klicken Sie in den Einstellungen auf das Offset-Symbol (±). 6.6 ECO und Komforttemperatur Das Symbol für die Komfort- und ECO-Temperatur ermöglicht ein einfaches und benutzerfreundliches Umschalten zwischen Komfort- und ECO-Temperatur.

  • Seite 10: Wöchentliche Programmierungsphase

    6.11 Schneller Heizbetrieb Manchmal kommen die Leute früher nach Hause, als sie erwartet hätten, und die Schnellheizfunktion sorgt dafür, dass der Raum schneller warm wird. Einmal aktiviert, ist das Ventil 5 Minuten lang vollständig geöffnet. Es dauert länger als 5 Minuten, um den Raum zu erwärmen, aber die vom Heizkörper abgegebene Wärme ist sofort spürbar.

  • Seite 11: Amazon Alexa

    7.5 ECO-Temperatur Klicken Sie auf dem Bildschirm mit den Anwendungseinstellungen auf das Symbol für die ECO-Temperatur ( ). Wählen Sie die gewünschte Temperatur Temperaturbereich: 5-30 °C, Schrittweite: 0,5 °C. 7.6 Temperaturverschiebung Klicken Sie auf das Symbol Temperaturverschiebung (±) auf dem Bildschirm mit den Anwendungseinstellungen.
  • Seite 12 Erstellen Sie ein Szenario, und die App wird Sie durch die Einrichtung führen.  Ein Beispiel: Wenn Sie den Status eines Geräts ändern.  Wenn Sie auf Beim Ändern des Gerätestatus klicken, werden alle Geräte angezeigt, die Sie der iGET HOME-App hinzugefügt haben.
  • Seite 13  Wählen Sie Türsensor -> Funktion auswählen -> Türsensor -> Ein/Aus -> Aufgabe festlegen -> Gerät starten -> TS10 -> Fenstererkennung öffnen -> Ein/Aus -> Speichern -> Weiter - -> Speichern.  Es erscheint ein Fenster mit der Aufforderung "Automatisierung erstellt. Verwendung starten?", wählen Sie "Ja",...
  • Seite 14 13. Technische Daten Batterie: 2x 1,5 V LR6/Bleistift/AA Temperaturbereich: 5-30℃ Anzeige: LED Maximale Strahlungsleistung: 10 dBm Abmessungen (H x B x T): 54 x 54 x 102 mm Gewicht: 190 g (inkl. Batterien) Betriebstemperatur: -10℃ - 40℃ Arbeitsumgebung: Innenbereich Konformitätserklärung und ROHS: CE/ROHS Frequenz: 2,4 GHz Schutzart: IP20 Batterielebensdauer: 1,5 Jahre...
  • Seite 15 Öffnen oder Entfernen der Abdeckungen birgt die Gefahr eines elektrischen Schlages. Bei unsachgemäßem Zusammenbau und anschließendem Anschluss sind Sie ebenfalls der Gefahr eines Stromschlags ausgesetzt. Erklärung der Konformität: Die Firma INTELEK.CZ s.r.o. erklärt hiermit, dass alle Thermostatic Radiator Valve TS10 Geräte mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen Richtlinie 2014/53/EU übereinstimmen.
  • Seite 16 SK: Diese Funkanlage kann im Rahmen der Allgemeinen Genehmigungen VPR - 07/2014, VPR - 02/2017 und VPR - 35/2012 betrieben werden. Hersteller / Alleinimporteur von iGET-Produkten in die EU: INTELEK.CZ s.r.o., Olivova 2096/4, Nové Město - Praha 1, CZ web: http://www.iget.eu UNTERSTÜTZUNG: http://www.iget.eu/helpdesk Copyright© 2023 INTELEK.CZ s.r.o. Alle Rechte vorbehalten.
