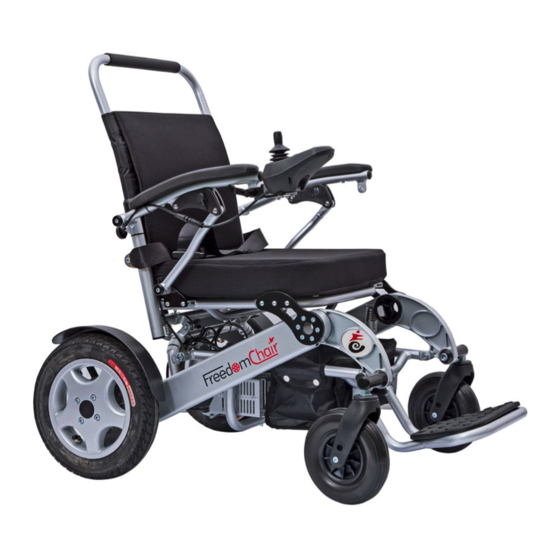

FreedomChair A06 Gebrauchsanweisung
Faltbarer elektro-rollstuhl
Verwandte Anleitungen für FreedomChair A06
Inhaltszusammenfassung für FreedomChair A06

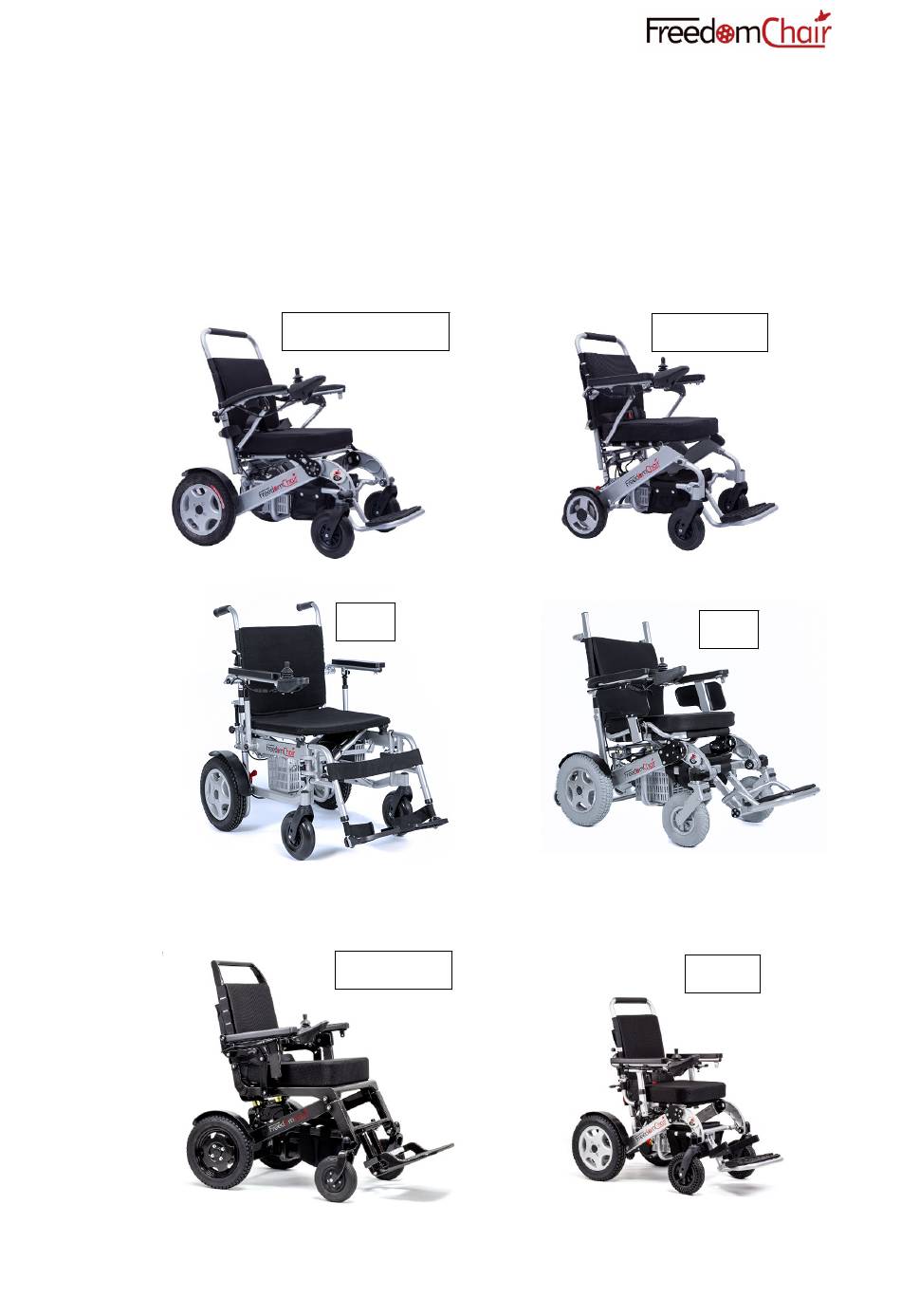

- Seite 1 Original Gebrauchsanweisung Faltbarer Elektro-Rollstuhl FreedomChair Modelle A06, A06L, A07, A08L, T3, A09, DE08L, A10 Carbon, A11 A06L, A08L, DE08L A07, A06 A10 Carbon Letzte Aktualisierung 06.07.2023 Seite 1 von 78...
-
Seite 2: Inhaltsverzeichnis
Batterien einsetzen/anschließen/entfernen, A06, A06L, A07, A08L, DE08L, A09, A10, A11; ..35 Batterien einsetzen/anschließen/entfernen, T3 ................35 Bedienung............................37 8.1. Zusammen- u. Auseinanderfalten, A06, A06L, A07, A08L, A09, DE08L, A10, A11; ...37 8.2. Zusammen- und Auseinanderfalten, T3 ..............39 8.3. Zerlegen des DE08L ....................40 Letzte Aktualisierung 06.07.2023... - Seite 3 10.8. Behandlung der Batterien ..................47 11. Zubehör ............................49 11.1. Steuerung durch Begleitpersonen, A07, A06, A06L, A08L, T3, A09, DE08L, A11 ..49 11.2. Set Pflegesteuerung Begleitpersonen, A07, A06, A06L, A08L, DE08L,A11:....50 11.3. Zusätzliche Batterien, A06, A06L, A07, A08L, A09, DE08L, A10, A11; .......52 11.4.
-
Seite 4: Verwendete Warn- Und Gefahrenhinweise
Verstellbare Rückenlehne A11 und A06L ..............62 11.9. Rucksack, alle Modelle ....................63 11.10. Armlehnentasche A06, A07, A06L, A08L, DE08L ............64 11.11. Sitzbreitenerweiterung 60 oder 100 mm, A06, A07, A06L, A08L, T3, DE08L ....65 11.12. Geteilte Fußstützen A08L, DE08L ................66 11.12.1. Montage der geteilten Fußstütze................66 11.12.2. -
Seite 5: Dieses Zeichen Bedeutet Verbot
1.1. Lenkt die Aufmerksamkeit Gefahr auf eine unmittelbare Gefahr, die zu einer ernsten (irreversiblen) Verletzung von Personen oder zum Tod führen würde. Warnung 1.2. Lenkt die Aufmerksamkeit auf ein Risiko, wenn eine Gefahr zu einer ernsten (irreversiblen) Verletzung von Personen oder zum Tod führen könnte. Hinweis 1.3. - Seite 6 Weitere Symbole: Symbol Bedeutung Vorsicht Bevollmächtigter Vertreter des Herstellers in der EU. CE Kennzeichung Hersteller Herstellungsdatum Datum Trocken lagern Seriennummer Gebrauchsanweisung beachten Gebrauchsanweisung und Informationen beachten An einem sauberen und trockenen Ort vor Regen, Schnee, Eis, Salz und Wasser geschützt lagern. Nicht im Hausmüll entsorgen, Fachgerechte Entsorgung nicht steriles Produkt Letzte Aktualisierung 06.07.2023...
- Seite 7 Warnhinweis nicht als Autositz verwenden Warnhinweis Klemmgefahr bei beweglichen Teilen Warnhinweis Ent-/ Verriegelung der Motoren Letzte Aktualisierung 06.07.2023 Seite 7 von 78...
-
Seite 8: Beschreibung Faltbarer Elektro-Rollstuhl
Benutzung durch Minderjährige und/oder geistig Behinderte ist es Aufgabe der Aufsichtspersonen die nötige Eignung zu beurteilen. Von Personen, die diese Eignung nicht haben, darf der elektrische Rollstuhl nicht bedient werden. Der FreedomChair ist für den Wiedereinsatz geeignet, wenn nach jedem Einsatz die jährliche Wartung durchgeführt wird. 2.2. -
Seite 9: Baugruppen
3. Baugruppen 3.1. Baugruppen, A06, A06L, A07, A08L, A09, DE08L, A10, A11 Nr.: Beschreibung Nr.: Beschreibung Rückenlehne Vorderräder Armlehnen Tasche Fahrpult Sicherheitsgurt Sitzpolster Batteriefach Fußbrett hochklappbar Hinterräder / Motoren Faltbarer Rahmen Controller (Computer) Letzte Aktualisierung 06.07.2023 Seite 9 von 78... -
Seite 10: Baugruppen, T3
3.2. Baugruppen, T3 Nr.: Beschreibung Nr.: Beschreibung Rückenlehne anpassbar Vorderräder Armlehnen hochklappbar u. Controller (Computer) absenkbar Fahrpult Sicherheitsgurt Sitzpolster Batteriefach Beingurt Hinterräder / Motoren Fußstützen geteilt Rückenlehnenverstellung Faltbarer Rahmen Schiebegriffe Letzte Aktualisierung 06.07.2023 Seite 10 von 78... -
Seite 11: Fahrpult
3.3. Fahrpult Das Fahrpult verfügt über folgende Tasten und Anzeigen: Ein-/Ausschaltknopf Batterie-Ladestandanzeige Geschwindigkeitsvorwahl schneller Anzeige der vorgewählten Geschwindigkeit Geschwindigkeitsvorwahl langsamer Joystick Hupe USB Stecker (Unterseite ohne Abbildung) Ladebuchse Fahrpult A10 mit LED Beleuchtung 3.3.1. Das Fahrpult des A10 verfügt serienmäßig über eine LED- Beleuchtung. -
Seite 12: Fahrpult Mit Bluetooth/App-Steuerung (Modell A11)
Fahrpult mit Bluetooth/App-Steuerung (Modell A11) 3.3.2. Display Anzeige Bluetooth-Fahrpult Letzte Aktualisierung 06.07.2023 Seite 12 von 78... -
Seite 13: App-Steuerung (Modell A11)
Statussymbol Bedeutung von Icon Die Bluetooth-Funktion des Controllers ist aktiviert, so dass die App eine Verbindung herstellen kann. Der Bluetooth-Controller ist mit dem Mobiltelefon verbunden. LED Scheinwerfer eingeschaltet. Sperrzustand, der Rollstuhl kann nicht fahren. Der Rollstuhl befindet sich im Zustand der mobilen App-Steuerung. Der Joystick der Handsteuerung ist inaktiv. - Seite 14 Android-Geräte erhalten das APK-Installationspaket durch das Scannen des folgenden QR-Codes über den Browser oder über die Website: http://www.ezyko.com/uploads/file/EZYKO_1.0.apk Das System erfordert Android 4.2 oder höher Koppeln des Controllers mit dem Mobilen Endgerät Suchen Sie über die Schaltflächen „Gerät hinzufügen“ nach verfügbaren Geräten. Wählen Sie das zu verbindende Gerät in der Suchliste aus, um eine Verbindung herzustellen.
- Seite 15 Ladestand Anzeige Störungsanzeige Einschaltknopf Begleitpersonensteuerung Joystick-Steuerung Hupenschalter Scheinwerfer Ein/Aus Fahrstufe Seitenwechsel Aktuell verbundene Geräte Controller-Status App-Sprache einstellen Controller-Handbuch Seitenwechsel Letzte Aktualisierung 06.07.2023 Seite 15 von 78...
- Seite 16 Klicken Sie auf die Daten-Feedback-Seite, klicken Sie auf die Schaltfläche 1 Datenerfassung. Die App liest die Controller-Daten, nach dem Sammeln der Daten 2, klicken Sie auf 3, um die Daten zu kopieren und die Feedbackdaten an diese Seite oder direkt an uns zusenden. Letzte Aktualisierung 06.07.2023 Seite 16 von 78...
-
Seite 17: Armlehnen, T3
Vorne Schiebebetrieb, Hinten Fahrbetrieb Motor mit Getriebe Ventil (nur bei Luftreifen) Reifen mit Felgen 3.5. Armlehnen, A06, A06L, A07, A08L, DE08L Die Armlehnen kann man in die Höhe schwenken, um sich von beiden Seiten auf den Rollstuhl setzen zu können. Entriegelungsknopf 3.5.1.Entriegeln gegen den Uhrzeigersinn. -
Seite 18: Armlehnen, A09
3.6.2.Armlehne hochgeklappt Für den Transfer können Sie beide Armlehnen hochklappen. Den Entriegelungsknopf 1 drücken und die Armlehne hochklappen. 3.6.3.Armlehne nach unten geklappt Um bequem an einen Tisch (unter die Tischplatte) zu fahren, lassen sich beide Armlehnen nach unten klappen. Den Entriegelungsknopf 1 drücken und die Armlehne nach unten klappen. -
Seite 19: Armlehne Abnehmen
3.7.2.Armlehne abnehmen Für den Transfer können Sie die Armlehne entfernen, indem Sie diese nach oben aus der Halterung ziehen oder ganz absenken. Schnellspann-Verschluss Letzte Aktualisierung 06.07.2023 Seite 19 von 78... -
Seite 20: Armlehnen A10
3.8. Armlehnen A10 Die Armlehnen des A10 sind in der Länge verstellbar, höhenverstellbar und klappbar. Verriegelung Hochklappmechanismus Verriegelung Längenverstellung Verriegelung Höhenverstellung Letzte Aktualisierung 06.07.2023 Seite 20 von 78... -
Seite 21: Armlehnen, A11
3.9. Armlehnen, A11 Armlehnen Verstellmöglichkeiten 3.9.1. Die Armelehnen können in der Höhe, Breite und auch in Längsrichtung verstellt werden. Zum Verstellen in der Breite die Feststellschraube lockern, gewünschte Breite durch Herausziehen oder Hineinschieben der Armlehnenhalterung einstellen und wieder festschrauben. Zum Verstellen in Längsrichtung, die Feststellschraube lockern, den Verstellknopf hineindrücken, gewünschte Position einstellen. -
Seite 22: Fußbretter, Fußstützen
3.12. Fußbretter, Fußstützen Fußbretter ungeteilt, A06, A06L, A07, A08L, A09, DE08L, A10, A11 3.12.1. Das Fußbrett dient zum Abstützen der Füße und ist in zwei Stufen (A10 drei Stufen) höhenverstellbar und zweistufig hochklappbar. Wahlweise können Sie nur das Fußbrett oder die ganze Fußstütze hochklappen. Das Fußbrett des A10 Carbon ist mit einer Antirutschbeschichtung ausgestattet und verfügt über eine integrierte Fußführung. -
Seite 23: Zerlegbar (Nur De08L)
Die Fußstützen nach oben wegnehmen. Montage der Fußstützen: Von oben wieder in die beiden Stifte einhängen, zur Mitte klappen und verriegeln bis der Verriegelungshebel hörbar einrastet. 3.13. Zerlegbar (nur DE08L) Der DE08L ist einfach in zwei Teile zerlegbar. (siehe auch Punkt 8.3) Motorteil Verriegelung zerlegen Stützräder... -
Seite 24: Sicherheitshinweise, Fahrsicherheit, Alle Modelle
4. Sicherheitshinweise, Fahrsicherheit, alle Modelle Hinweis Der faltbare Elektro-Rollstuhl FreedomChair darf nur von Personen mit geistiger und körperlicher Eignung verwendet werden. Der Benutzer muss diese Bedienungsanleitung vor der Inbetriebnahme lesen und sich mit allen Bedienelementen vertraut machen. Den Rollstuhl vor Hindernissen Ankippen Dadurch kann der Rahmen brechen oder sonstige schwere Beschädigungen am... - Seite 25 Rückwärts fahren Kollision mit Menschen oder Gegenständen Nach hinten schauen oder mit Begleitperson fahren Langsam fahren! Drehen Kollision mit Menschen oder Gegenständen Blicken Sie in die Fahrtrichtung Langsam fahren! Kurven fahren Kippen oder die Beherrschung verlieren Die Geschwindigkeit reduzieren! Zwischen Hindernissen fahren Kollision mit Menschen oder Gegenständen Konzentriert und langsam...
- Seite 26 Schnell fahren Kollision mit Menschen oder Gegenständen Wenn Sie nicht 100% Kontrolle haben, drosseln Sie die Geschwindigkeit! Über Bordsteine fahren Sie könnten kippen oder den Rollstuhl beschädigen Langsam fahren Max 3 cm hohe Bordsteine! Bergauf fahren Kippgefahr Körper nach vorne neigen Langsam fahren Beachten Sie die Gebrauchsanweisung!
- Seite 27 Am Gehsteig fahren Kollisionsgefahr mit Personen Niedere Geschwindigkeit vorwählen Langsam fahren! Über Gleise fahren Steckenbleiben Nicht alleine fahren! Immer eine Begleitperson mitnehmen! Auf Steigungen/Gefälle fahren Kipp- u. Überschlaggefahr Befahren Sie keine Wege über der zulässigen Steigfähigkeit! Immer im zugelassen Bereich fahren! Siehe technische Daten! Über zu hohe Bordsteine...
- Seite 28 Transfer ohne Hilfe durchführen Sturz- und Verletzungsgefahr! Transfer immer mit Begleitperson durchführen! Armlehnen oder Fußbrett hochklappen! Selbst reparieren Gefahr von Beschädigungen, schweren Verletzungen oder Tod! Führen Sie keine Reparaturen selbst durch. Fachhändler aufsuchen! Verwendung durch Kinder Kollisionen mit Personen oder Gegenständen, Verletzungsgefahr Körperliche und geistige...
- Seite 29 Bergab fahren Schleudergefahr Langsam fahren, niederere Geschwindigkeitsstufe wählen Beachten Sie die Gebrauchsanweisung! Mit Schlauch abspritzen oder im Regen fahren/lagern Gefahr von Beschädigungen, Kurzschlüssen, Stromstößen, Verletzungen Nur mit einem feuchten Tuch abwischen! Schützen Sie die Batterien vor der Sonne und Wärmequellen Dauerhafte Schäden und Explosionsgefahr! Nur an kühlen Orten lagern!
- Seite 30 Brandgefahr Batterien während des Ladens niemals abdecken Batterien und Ladegerät müssen beim Laden belüftet sein. Bei Gerüchen oder Rauch das Laden sofort beenden! Brandgefahr Batterien nicht im Sonnenlicht lagern oder laden Nur in trockenen, kühlen und belüfteten Bereichen lagern und laden! Bei Benutzung ohne Begleitperson nie den Antrieb entriegeln...
- Seite 31 Im fahrenden Auto auf dem Rollstuhl sitzen Schwere Verletzungen oder Tod! Niemals den Rollstuhl als Fahrzeugsitz verwenden! Der Rollstuhl hat nicht die nötige Stabilität, um im Falle einer Kollision den Benutzer sicher zu halten. Der Rollstuhl darf nur leer ohne Benutzer transportiert werden! Benutzen Sie immer den Fahrzeugsitz! Falsche Lagerung der Batterien...
-
Seite 32: Betriebsbereitschaft Herstellen
5. Betriebsbereitschaft herstellen 5.1. Auspacken, alle Modelle Bitte vorsichtig auspacken. Achten Sie darauf, nicht mit einem spitzen Gegenstand durch den Karton in den Rollstuhl zu schneiden. Ziehen Sie den Rollstuhl aus dem Karton. Entfernen Sie das ganze Verpackungsmaterial. Auseinanderfalten (Siehe Kapitel „Zusammenfalten und Auseinanderfalten“) 5.2. -
Seite 33: Sitzflächenpolster Und Rückenlehnenpolster Montieren
5.3. Sitzflächenpolster und Rückenlehnenpolster montieren Unter dem Sitzpolster (außer T3) und unter dem Rückenlehnenpolster befindet sich eine Bespannung, die man mittels der Klettbänder verstellen kann. Die Klettbänder je nach Komfortbedarf lockerer oder straffer einstellen. Den Sitzflächenpolster mit den Klettbändern nach unten und dem Reißverschluss nach hinten auf das Sitzgestell legen. -
Seite 34: Rückenlehnen Höhenverstellung, A08L Und De08L
Selbstsichernde Mutter Feder Federteller Federung Rahmen hinten A08L, DE08L, A06L, A07, A06, A11 Die Federung befindet sich hinten links und rechts neben der Verriegelung für den Klappmechanismus. Wenn Sie die Feder einstellen, verändern Sie damit auch die Passgenauigkeit der Verriegelung des Klappmechanismus. -
Seite 35: Batterien Einsetzen/Anschließen/Entfernen, A06, A06L, A07, A08L, De08L, A09, A10, A11
A06L, A07, A08L, DE08L, A09, A10, A11; Die Fächer für die Batterien befinden sich unter der Sitzfläche und sind von hinten zugänglich. A06, A06L und A07 haben zwei Fächer, der A08L, DE08L und A10 Carbon haben drei Fächer für 10Ah Batterien. Das Modell A09 hat 3 Fächer für 20Ah Batterien. - Seite 36 zugänglich. Falten sie den Rollstuhl T3 nicht vollständig, so kommen Sie am leichtesten zu den Batterien. Anschluss zur 2. Batterie Anschluss zum Controller federbelasteter Hebel Die Batterie klemmen Sie ab indem Sie den Schraubverschluss öffnen und den Stecker abziehen. Das Kabel für die Batterien hat eine Rändelschraube.
-
Seite 37: Bedienung
8. Bedienung 8.1. Zusammen- u. Auseinanderfalten, A06, A06L, A07, A08L, A09, DE08L, A10, A11; 8.1.1. Zusammenfalten Schritt 1 Öffnen Sie die automatische Verriegelung an der Rückseite, indem Sie diese 1 bis 2 cm nach oben schwenken. Es genügt die Verrieglung nur leicht anzuheben. -
Seite 38: Auseinanderfalten In Umgekehrter Reihenfolge
Wenn Sie den Sitzpolster, der einfach mittels Klettverschlüssen befestigt ist, vorher wegnehmen, lässt sich der Rollstuhl noch mehr zusammenfalten. 8.1.5.Wenn Ihnen das Fahrpult im Weg ist, können Sie es wegklappen. Für das Wegklappen öffnen Sie den Schnellverschluss und klappen das Fahrpult nach unten. -
Seite 39: Zusammen- Und Auseinanderfalten, T3
8.2. Zusammen- und Auseinanderfalten, T3 Um den T3 zu falten, entfernen Sie die Polsterung der Rückenlehne und der Sitzfläche. Ohne Polsterung lässt sich der T3 leichter und kleiner falten 8.2.1.Klappen Sie die Kunststoffflächen der Fußstützen nach oben oder entfernen Sie die Fußstützen ganz. -
Seite 40: Zerlegen Des De08L
8.3. Zerlegen des DE08L Der DE08L lässt sich, um ihn leichter heben zu können, in zwei Teile zerlegen. Der DE08L besteht aus zwei Rahmenteilen, die sich durch Öffnen der Verriegelung (2) trennen lassen. Verriegelung Faltmechanismus Verriegelung zerlegen Stützräder Führungsschiene Führungsbolzen Verriegelungsbolzen Verbindungstecker 8.3.1.Im ersten Schritt wird der DE08L gefaltet. - Seite 41 8.3.3.Der Zusammenbau der beiden Rahmenteile erfolgt indem Sie den Motorteil wieder abstellen und den Sitzteil von oben mit den Führungsbolzen in die Führungen schieben. Die Verriegelung der beiden Rahmenteile und der Verbindungsstecker schnappen automatisch ein. Bitte prüfen Sie immer, ob die Verriegelung der Rahmenteile tatsächlich eingeschnappt und sicher verriegelt sind.
-
Seite 42: Benutzung
9. Benutzung 9.1. Einsteigen, Aussteigen A07, A06, A06L, A08L, A09, DE08L, A10, A11; Sie können sowohl von vorne als auch von der Seite einsteigen. Wenn Sie unsicher sind und Sie stürzen könnten, lassen Sie sich von einer Begleitperson unterstützen. Wegrollen oder Wegfahren des Rollstuhls beim Ein- und 9.1.1.Von vorne einsteigen/aussteigen,... -
Seite 43: Schieben Oder Fahren, Alle Modelle
9.4. Schieben oder Fahren, alle Modelle Schiebeposition, alle Modelle 9.4.1. Beide Motoren haben rote Entriegelungshebel. Drücken Sie die Hebel nach unten (vorne), um die elektromagnetische Bremse vom Antrieb zu trennen. Dadurch können sich die Räder frei drehen. Sie können den Rollstuhl jetzt schieben. Fahrposition, alle Modelle 9.4.2. -
Seite 44: Richtige Haltung Der Hand Beim Fahren, Alle Modelle
Wählen Sie beim Bergabfahren eine langsamere Geschwindigkeit. 1 oder 2 gelbe Lichter. Das ist sicherer und die Motoren können nicht überhitzen. 9.7. Richtige Haltung der Hand beim Fahren, alle Modelle Halten Sie den Joystick immer mit der Daumenbeuge und stützen Sie sich mit Fingern/Handfläche am Fahrpult ab. Dadurch können Sie wesentlich ruhiger und kontrollierter fahren. -
Seite 45: Laden Der Batterien, Alle Modelle
10. Laden der Batterien, alle Modelle Zum Lieferumfang gehört ein Ladegerät. Die Ladebuchse befindet sich am Rollstuhl an der Vorderseite unten am Fahrpult. Stecken Sie den runden Stecker des Ladegerätes in die Ladebuchse des Fahrpults und achten Sie dabei auf die richtige Ausrichtung der drei Kontakte. Das Ladegerät kann mit 100 V bis 240 V betrieben werden. -
Seite 46: Problembehandlung
10.4. Problembehandlung 10.4.1. Rotes Licht leuchtet nicht bei eingestecktem Ladegerät. Überprüfen Sie, ob das Netzkabel des Ladegeräts in die Steckdose gesteckt wurde und ob die Steckdose mit Strom versorgt wird. Wenn das der Fall ist, senden Sie das Ladegerät bitte zur Reparatur. 10.5. -
Seite 47: Behandlung Der Batterien
Verwendung mit anderen Batterien Explosionsgefahr, Tod, schwere Verletzungen! Verwenden Sie das Ladegerät nur mit den mitgelieferten 24V Lithiumbatterien! Beschädigen der Batterien Explosionsgefahr, Brandgefahr, Tod, schwere Verletzungen! Verwenden Sie niemals beschädigte Batterien! Die Verwendung fremder Ladegeräte oder von Ladegeräten über 5A Schwere Verletzungen oder Tod, Brand, Stromschlag! Immer ausschließlich das... - Seite 48 Hinweis Fahren Sie die Batterien niemals ganz leer! Lagern Sie den FreedomChair niemals mit leeren Batterien! Bei längeren Fahrpausen (z.B. Winter) laden Sie die Batterie einmal im Monat ca. 6 Stunden lang auf! Eine Tiefenentladung zerstört die Batterien! Letzte Aktualisierung 06.07.2023...
-
Seite 49: Zubehör
11. Zubehör 11.1. Steuerung durch Begleitpersonen, A07, A06, A06L, A08L, T3, A09, DE08L, A11 Damit die FreedomChair Modelle von einer Begleitperson gesteuert werden können, wird das Fahrpult mittels eines Adapters an der Rückenlehne befestigt. Geeignet für gelegentliches Umschalten oder dauerhafte Betätigung durch die Begleitperson. -
Seite 50: Set Pflegesteuerung Begleitpersonen, A07, A06, A06L, A08L, De08L,A11
11.2. Set Pflegesteuerung Begleitpersonen, A07, A06, A06L, A08L, DE08L,A11: Damit die FreedomChair Modelle von einer Begleitperson gesteuert werden können, wird ein zweites, kleineres Zusatzfahrpult gemeinsam mit Schiebegriffen an der Rückenlehne befestigt. Dadurch ist ein wechselweiser Betrieb möglich. Nachrüstbar bei Modellen ab 07/2021 ohne Änderungen. - Seite 51 Geschwindigkeitsvorwahl: Die Geschwindigkeitsvorwahl kann durch beide Fahrpulte erfolgen, beim originalen Fahrpult durch Betätigen der Tasten + und -. Beim kleineren Zusatzfahrpult durch ein- oder mehrmaliges Drücken der Einschalttaste. Ladezustandsanzeige: Der Ladezustand wird immer durch das originale Fahrpult angezeigt. Hupe: Die Hupe kann nur am originalen Fahrpult betätigt werden. Ausschalten: Es kann mit beiden Fahrpulten ausgeschaltet werden.
-
Seite 52: Zusätzliche Batterien, A06, A06L, A07, A08L, A09, De08L, A10, A11
11.3. Zusätzliche Batterien, A06, A06L, A07, A08L, A09, DE08L, A10, A11; Sämtliche Modelle des FreedomChair werden serienmäßig mit einer Batterie ausgeliefert. Beim A06, A06L, A07 und A11 können Sie eine, beim A08L, DE08L, A10 Carbon und A09 können Sie zwei zusätzliche Batterien verwenden. -
Seite 53: Anhänger
Es stehen zwei Anhänger zur Verfügung. Beide Anhänger werden auf die gleiche Weise mit dem FreedomChair verbunden. Die Person im FreedomChair muss immer schwerer sein als die Person im Anhänger. Maximale Nutzlast für beide Anhänger Varianten beträgt 110 kg. Maximale Nutzlast A08L/DE08L und Anhänger gesamt 200 kg. -
Seite 54: Sitzanhänger Ankuppeln
Die Person im Anhänger muss leichter sein als die Person im FreedomChair Schwere Verletzungen oder Die schwerere Person immer in das Zugfahrzeug setzen. 11.5.1.1. Sitzanhänger ankuppeln Der Sitzanhänger wird mit den beiden Bolzen am A08L/DE08L befestigt. Befestigungsbolzen Bohrung für den Befestigungsbolzen Hier sehen Sie die Bohrung für den Befestigungsbolzen am... -
Seite 55: Sitzanhänger Falten
Durch Herausziehen der Befestigungsbolzen können Sie den Anhänger wieder vom FreedomChair trennen. Kunststoffknopf zur Mutter drücken. Sitzanhänger falten 11.5.1.2. Der Sitzanhänger lässt sich genauso wie der FreedomChair entriegeln, falten und verriegeln. Armlehnen Sitzanhänger 11.5.1.3. Die Armlehnen sind genauso zu bedienen wie beim elektrischen Rollstuhl A08L/DE08L. -
Seite 56: Steh-/Gepäckanhänger A09
Der Steh-/Gepäckanhänger wird genauso wie der Sitzanhänger am FreedomChair A08L/DE08L befestigt. Siehe voriges Kapitel. Verwenden Sie den Steh-/Gepäckanhänger zum Mitfahren nur, wenn Sie in der Lage sind, sicher zu stehen und sich anzuhalten. Steh-/Gepäckanhänger A09 11.5.3. Der Steh-/Gepäckanhänger ist besonders in Verbindung mit der Steuerung für die Begleitperson zu empfehlen. -
Seite 57: Aufstehhilfe Für Den A08L
Halten Sie die Mutter der Steckachsen mit Mittel- und Zeigefinger und drücken Sie mit den Daumen den Kopf der Steckachsen zur Mutter. Dadurch entriegelt die Steckachse und Sie können diese aus der Bohrung ziehen. Stehanhänger verwenden Sturzgefahr, Gefahr von schweren Verletzungen! Langsam und vorsichtig fahren! Stehanhänger verwenden... -
Seite 58: Montage Aufstehhilfe
Mit längerem Druck auf die Minus-Taste der Geschwindigkeitsvorwahl senken Sie die Aufstehhilfe wieder. Durch Loslassen der Tasten stoppt der Antriebsmotor. Kabel für die Aufstehhilfe Halterung Vorderseite des Rollstuhls (Rollstuhlrahmen) Motor Halterung Rückseite des Rollstuhls (Sitzflächenrahmen) Kleinmaterial: 2 Schrauben 2 Abstandshalter aus Kunststoff 2 selbstsichernde Muttern 2 Kunststoff-Beilagscheiben 2 Abdeckkappen für die... - Seite 59 5. Schrauben Sie die Aufstehhilfe so an, dass das Typenschild des Motors nach unten zeigt. 6. Die beiden Kunststoff-Halbschalen werden am runden (beweglichen) Teil montiert. Die Hülse wird mit den Kunststoff-Beilagscheiben in die Gabelöffnung eingesetzt. 7. Die Kabel anschließen: Den Stecker mit den 4 Polen an den Controller anschrauben.
-
Seite 60: Sitzhöhenverstellung A11
11.7. Sitzhöhenverstellung A11 Die Sitzhöheneinstellung dient bei diesem Modell dazu sich an die Höhe von Tischen besser anzupassen. Die höhere Sitzposition erhöht die Kippgefahr. Verwenden Sie die erhöhte Sitzposition niemals in Gefällen, Steigungen, über Hindernissen und auf unebenen Wegen. Fahren Sie mit erhöhter Sitzposition vorsichtig, langsam nur auf ebenen Wegen und nur für kurze Strecken. - Seite 61 Fahren mit aktivierter Aufstehhilfe Schwere Verletzungen oder Tod Die Aufstehhilfe immer vollständig absenken bevor Sie fahren. Hinweis Ohne Aufstehhilfe ist der bewegliche Teil der Sitzfläche mit zwei Schrauben hinten gesichert. Im Fall einer Nachrüstung unbedingt die beiden hinteren Schrauben entfernen, sonst zerstören Sie bei der ersten Benutzung den Rahmen des A08L.
-
Seite 62: Verstellbare Rückenlehne A11 Und A06L
11.8. Verstellbare Rückenlehne A11 und A06L ACHTUNG: Dieses Zubehör ist beim A11 sowie beim A06L nur ab Werk mit einer Geräteneubestellung lieferbar. Keine Nachrüstung möglich! Die verstellbare Rückenlehne ist stufenlos von 0 bis 22° verstellbar. Für die Verstellung der Rückenlehne sollten Sie im A06L sitzen. Die verstellbare Rückenlehne dient in erster Linie zum Rasten und Entspannen und nicht zu Fahren. -
Seite 63: Rucksack, Alle Modelle
11.9. Rucksack, alle Modelle Der Rucksack wird mit Bändern an der Rückenlehne befestigt. Der Rucksack hat ein maximales Volumen von 15 Litern und darf mit maximal 5 Kg beladen werden. Achtung: Jedes zusätzliche Gewicht senkt das mögliche Nutzergewicht bzw. die Nutzlast der Rollstühle. Montage: 1. -
Seite 64: Armlehnentasche A06, A07, A06L, A08L, De08L
11.10. Armlehnentasche A06, A07, A06L, A08L, DE08L Die Armlehnentasche wird unter der Armlehne wahlweise rechts oder links montiert. Lösen Sie die beiden Schrauben unter der Armlehne mit denen der Armlehnenpolster verschraubt ist. Schrauben Sie die beiden mitgelieferten Aluhaken gemeinsam, mit dem Armlehnenpolster wieder an. -
Seite 65: Sitzbreitenerweiterung 60 Oder 100 Mm, A06, A07, A06L, A08L, T3, De08L
11.11. Sitzbreitenerweiterung 60 oder 100 mm, A06, A07, A06L, A08L, T3, DE08L Die Erweiterung der Sitzbreite erfolgt über das Versetzen der Armlehnen nach außen mittels Adaptern. Jedes Set beinhaltet 4 Stk. Adapter – 2x kurz und 2x lang und einen kleinen Inbusschlüssel. -
Seite 66: Geteilte Fußstützen A08L, De08L
Körpergröße von ca. 180 cm geeignet. Da die Proportionen unterschiedlich sein können muss es im Zweifelsfall ausprobiert werden. Nachrüstbar ist die geteilte Fußstütze für das Modell FreedomChair A08L ab 01/2019 und alle DE08L ab Anfang 2021. Bitte zur Abklärung immer die Seriennummer des Rollstuhls bekannt geben. -
Seite 67: Bedienung Und Einstellung Der Geteilten Fußstütze
Ein- und Aussteigen. Beim A11 ist diese Zubehör im Stanard Lieferumfang enthalten. 11.15. Breitere Armlehnen A06, A07, A06L, A08L, T3, DE08L Die optional erhältlichen breiteren Armlehnenpolster ermöglichen ein bequemeres Sitzen. Die Armlehnenpolster werden mit zwei Inbusschrauben von unten am Armlehnenrahmen befestigt. -
Seite 68: Transporttasche Batterien
Massenverkehrsmittel empfohlen. Die Transporttaschen sind ausschließlich für diesen Zweck vorgesehen. 11.17. Transporttasche Batterien Es gibt für die Batterien spezielle Transporttaschen. Diese dienen dazu die Batterie beim Transport vor Beschädigung zu schützen. Die Transporttaschen sind speziell in Massenverkehrsmittel empfohlen. Die Transporttaschen sind ausschließlich für diesen Zweck vorgesehen. -
Seite 69: Beleuchtung A08L, A07, A09, De08L
11.18. Beleuchtung A08L, A07, A09, DE08L Schalten Sie die Beleuchtung entsprechend der Straßenverkehrsordnung ein. Die Beleuchtung besteht aus 2 Scheinwerfern, 2 Rücklichtern und 2 Rückstrahlern. Beide Scheinwerfer und beide Rücklichter verfügen über eine eigene Lithium-Ionen Batterie. Dadurch wird kein Strom aus der Rollstuhl-Batterie entnommen und es bleibt die volle Reichweite erhalten. -
Seite 70: Ausschluss Der Haftung
12. Ausschluss der Haftung Bei folgenden Punkten wird eine Haftung des Herstellers, Importeurs und des Händlers ausgeschlossen. Verwendung von nicht originalen Ersatzteilen Nichteinhaltung der Servicetermine Abweichung von der bestimmungsgemäßen Verwendung Eigenmächtige Umbauten und technische Veränderungen Verwendung durch Personen, die allgemein nicht die erforderliche geistige und körperliche Eignung haben, insbesondere eingeschränktes Sichtfeld und fehlende Feinmotorik. -
Seite 71: Fehlerbehandlung, Alle Modelle
14. Fehlerbehandlung, alle Modelle Nr.: Fehler Mögliche Ursachen Maßnahme 14.1. Fahrpult lässt sich nicht Kabelverbindung Prüfen Sie die elektrischen einschalten. unterbrochen Anschlüsse. Ist das Fahrpult Batterien leer angeschlossen? Sind die Batterien angeschlossen? Sind die Batterien geladen? 14.2. Fahrpult leuchtet/blinkt, Antriebe entriegelt Antriebe verriegeln (roten der elektrische Rollstuhl Hebel auf den Motoren... -
Seite 72: Instandhaltungsanweisung, Alle Modelle
Servicearbeiten an Elektrofahrzeugen dürfen nur von entsprechend qualifiziertem Personal durchgeführt werden. Veränderungen an den Fahrzeugen durch unsachgemäß ausgeführte Reparatur- und Instandsetzungsarbeiten entbinden den Hersteller von der Haftung. Verwenden Sie nur originale FreedomChair Ersatzteile. Ersetzen Sie immer selbstsichernde Muttern. Orientieren Sie sich an den allgemein gültigen Anzugsdrehmomenten. http://www.schrauben-normen.de/anziehmomente.html 15.2. -
Seite 73: Transport
16. Transport 16.1. Privater Transport, alle Modelle Der Rollstuhl kann im PKW transportiert werden. Achten Sie auf die Ladungssicherung. Bei jedem Transport aus Sicherheitsgründen die Kabel von der Batterie abklemmen und die Batteriepole abdecken, um Kurzschlüsse zu verhindern. 16.2. Flugreisen, alle Modelle Für den Transport im Flugzeug gibt es ein MSDS-Dokument. -
Seite 74: Transport Der Batterien (Ohne Rollstuhl)
16.4. Transport der Batterien (ohne Rollstuhl) 16.4.1. Dies unterliegt den Gefahrgutregelungen. 16.4.2. Das Versenden mit der Post/Paketdienst ist nicht zulässig. 17. Lagerung, alle Modelle Für die Lagerung die Batterien immer vorher vollständig aufladen. Lagern Sie den Rollstuhl an einem kühlen, trockenen und belüfteten Ort. Die Batterien müssen mindestens einmal im Monat aufgeladen werden, da sie sonst tiefenentladen und somit kaputt werden können. -
Seite 75: Technische Daten
19. Technische Daten Beschreibung, A08L A06L DE08L Maßeinheit Gesamtlänge cm Gesamtbreite Gesamthöhe cm 91 - 111 Gesamtgewicht ab 43* ab 27* ab 25* ab 24* ab 23* ab 25* ab 30* ab 22,5* *26-28,5 Gewicht Motor- 14/16 /Sitzteil kg Sitztiefe cm Sitzbreite cm 38 - 43 Unterschenkel-... -
Seite 76: Gewährleistung, Alle Modelle
Höchst- 6 DE geschwindigkeit 8 AT km/h Schutz gegen IPX4 (Schutz gegen allseitiges Spritzwasser) Wasser Material Alle Modelle Rahmen aus Aluminium, A10 Carbon Rahmen Bremssystem automatische Magnetbremse, intelligentes, elektronisches, regeneratives Scheibenbremssystem Farbe Alle Modelle Rahmen silber, A10 Carbon schwarz; Bespannung/Polster schwarz Zusatzbatterien optional optional... -
Seite 77: Konformitätserklärung
21. Konformitätserklärung Letzte Aktualisierung 06.07.2023 Seite 77 von 78... -
Seite 78: Adressen
22. Adressen Hersteller: Kunshan Aoshida Electric Technology Co., Ltd No. 6 Huanlou Road, Penglang Town, Development Zone, Kunshan City, Jiangsu Province China Distributor für Österreich und Deutschland: Help-24 GmbH Percostraße 15 1220 Vienna, Austria Copyright 2016, 2017, all rights reserved Letzte Aktualisierung 06.07.2023 Seite 78 von 78...
