METROPWR FX773 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für METROPWR FX773
Inhaltszusammenfassung für METROPWR FX773
- Seite 1 Bedienungsanleitung METROPWR FX773/5 https://www.metropwr.com Fw 11.40...
-
Seite 2: Inhaltsverzeichnis
Menü Wattmeter …………………………………………………………………..…………………………………………………….7 Menü SMTR, dBMeter und SWITCH …………………………………..………………………………………………………..8 Menü FRQMTR, ……………………..……...…………………..……………………………………………………..………………9 Menü CLOCK, RL/SWR – dBm/PWR, SETUP, RZX ……….……………………………………………………………..10 Menü CALFREQ, CALWTT, CALSWR, CALVOLT, CALTEMP, INFO .…….…….…………………………………..…11 Firmware Update ….……….…………………………………….….………………………………...………………………………12 Notizen .………………...….……………………………..…………………………………………………………………………………13 Zubehör ………………………………...……………...……………………………………………………………………….………..…14 Technische Spezifikationen ..…………………………...………………….…………………………………………………15 METROPWR FX773/5... -
Seite 3: Sicherheitshinweise
Warnungen! So können größere Defekte und Unfälle vermieden werden. Verwenden Sie das Gerät sachgemäß und wie in der Bedienungsanleitung beschrieben. Der Hersteller behält sich das Recht vor, die technischen Daten in diesem Handbuch ohne vorherige Ankündigung zu aktualisieren. METROPWR FX773/5... -
Seite 4: Einführung

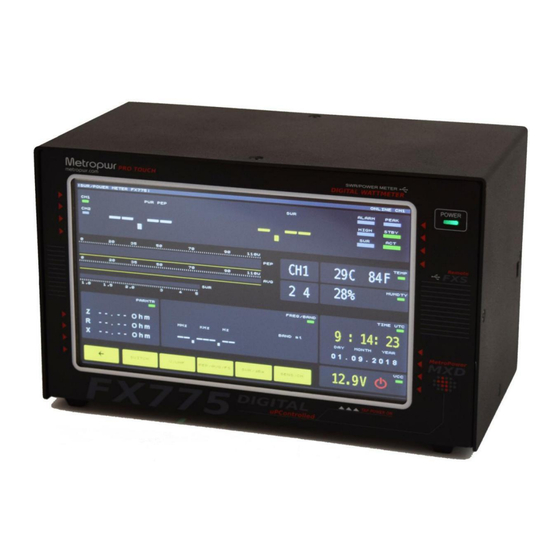

Das 5-7” große Farbdisplay zeigt alle Informationen und Messergebnisse übersichtlich an. Über praktische virtuelle Touchtasten können alle Funktionen und Betriebsmodi eingestellt werden. Das FX773/5 hat einen resistiven Touchscreen und benötigt zur Betätigung etwas Druck. Das Gerät enthält ebenfalls eine präzise Uhr und einen Sensor, welcher die Feuchtigkeit und Temperatur im Innenraum des Instrumentes überwacht. -
Seite 5: Anschluss Der Koppler Fx3 / Fx5
Beachten Sie dabei, V (Spannung) und C (Strom) nicht zu vertauschen! Power jack 2.5mm Radio in (RTX) 9/13.8Volt Expansion port RJ45 (no PC LAN) Power ON/FF Out Antenna (LOAD) SMA PORT ( C,V ) SMA PORT (C ) Schalter für SMA PORT ( V ) Firmware-Upgrade METROPWR FX773/5... -
Seite 6: Anschlussdiagramm Für Zubehör
FX3/5 Anschluss: grundsätzlicher Koppleranschluss für das HF/50MHz Band (SMA Kabel). FX3/FX5 Anschluss: Anschlussdiagramm zur Überwachung des HF/50MHz Bandes. Die FX3- und/oder FX5-Koppler werden über SMA-Kabel angeschlossen und über den angeschlossen. In dieser Konfiguration deckt der FX773/5 alle Bänder ab. METROPWR FX773/5... -
Seite 7: Anschluss Der Fx7-Antennenschalter
Anschluss von zwei FX7-Antennenschaltern: Sie können bis zu 2 Antennenschalter anschließen, so dass gleichzeitig bis zu 4 Transceiver und bis zu 4 Antennen über das dazugehörige Menü im FX773/5 geschaltet werden können. Die FX7-Antennenschalter müssen dazu über die IN/OUT- Anschlüssen in Serie an den RJ45-Anschluss des FX773/5 angeschlossen werden. Dieser Anschluss ist kein LAN-Anschluss für einen PC, sondern proprietär. -
Seite 8: Das Touchscreen-Display Und Das Menü
Durch Antippen des Icons unten rechts kann das Gerät in den Standby-Modus versetzt werden. In diesem Fall wird das FX773/5 weiterhin mit Strom versorgt, aber das Display wird abgeschaltet und das Gerät wird in den Stromsparmodus versetzt. Erkennt das Gerät HF an seinen Sensoren, so schaltet es sich wieder ein. -
Seite 9: Menü Smtr, Dbmeter Und Switch
Ausschalten erhalten. Falls kein FX7 angeschlossen ist, zeigt dieses Menü keine Icons. Die FX7- Antennenschalter müssen zunächst über das Setup aktiviert werden. Achtung: der FX4- Antennenschalter ist nicht kompatibel mit dem FX773/5 Wattmeter! METROPWR FX773/5... -
Seite 10: Menü Frqmtr
Menü FRQMTR Menü FREQMTR: Das FX773/5 hat einen eingebauten Frequenzzähler und zeigt über diesen Menüpunkt die aktuelle Betriebsfrequenz an. R (parte resistiva) * Der Frequenzmesser arbeitet im FM / CW-Modus METROPWR FX773/5... -
Seite 11: Menü Clock, Rl/Swr - Dbm/Pwr, Setup, Rzx
Einstellungen: SWR-Alarm, PEP-Anzeigezeit, Ansprechschwelle für Leistungsmessung, Schlaf-Timer für Standby, Anzahl der angeschlossenen Antennenschalter. Außerdem sind die Kalibrierungsmenüs für Frequenz, Leistung, SWR, Spannung und Temperatur zugänglich. Menü RZX: kontinuierliche Anzeige der komplexen Antennenimpedanz (R, Z, X) und des SWR. METROPWR FX773/5... -
Seite 12: Menü Calfreq, Calwtt, Calswr, Calvolt, Caltemp, Info
CALFREQ: Kalibrierung des internen Frequenzzählers. Dazu wird ein Träger auf 10 MHz eingespeist und über die +/- ++ / -- Tasten wird die Anzeige des FX773/5 exakt auf 10 MHz eingestellt und über SAVE gesichert. CALWTT: über dieses Menü wird die AVG- Leistungsmessung für alle 11 Bänder kalibriert. -
Seite 13: Firmware Update
Schnittstellenbezeichnung eingegeben werden. Z.B.. COM10. Danach mit ENTER bestätigen. Nach einer kurzen Zeisspanne ist der Updateprozess abgeschlossen und der Schiebeschalter kann wieder in die obere Stellung gebracht werden. Es ist sehr wichtig, vor dem Update eventuelle Antivirenprogramme zu deaktivieren! Während des Upgradeprozesses niemals die Stronversorgung unterbrechen! METROPWR FX773/5... -
Seite 14: Notizen
Notizen: METROPWR FX773/5... -
Seite 15: Zubehör
Power 500mW/3kW PeP Directivity 30dB Flatness 0.1 dB Connector so259 + SMA FX5 HF/50MHz Coupler Coverage 1.8/55 MHz 160/6mt Power 500mW/5kW PeP Directivity 30dB Flatness 0.1 dB Connector so259 + SMA METROPWR FX773/5... -
Seite 16: Technische Spezifikationen
TECHNICAL FEATURES - METROPWR FX773/5 Coverage 1.8/55 MHz 160/6mt HF/55MHz Measure Power AVG, PeP, dBm, R, Z, |X| , SWR, Frequency Wide Autoranging Power range 500mW/5kW HF/50MHz Optional Couplers 500mW /3kW (FX3) – 500mW/5kW (FX5) ...
