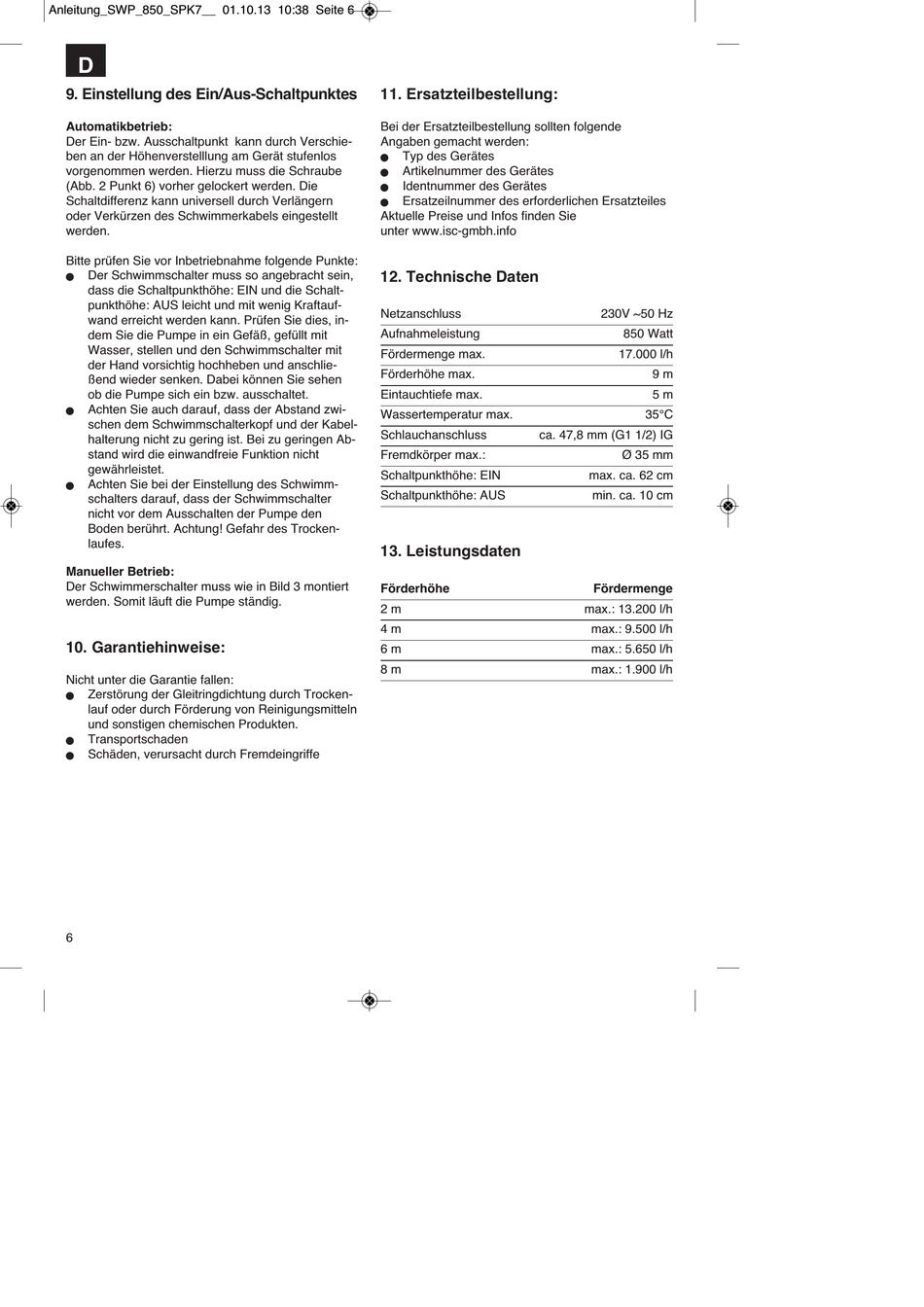

Anleitung_SWP_850_SPK7__ 01.10.13 10:38 Seite 6
D
9. Einstellung des Ein/Aus-Schaltpunktes
Automatikbetrieb:
Der Ein- bzw. Ausschaltpunkt kann durch Verschie-
ben an der Höhenverstelllung am Gerät stufenlos
vorgenommen werden. Hierzu muss die Schraube
(Abb. 2 Punkt 6) vorher gelockert werden. Die
Schaltdifferenz kann universell durch Verlängern
oder Verkürzen des Schwimmerkabels eingestellt
werden.
Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:
Der Schwimmschalter muss so angebracht sein,
n
dass die Schaltpunkthöhe: EIN und die Schalt-
punkthöhe: AUS leicht und mit wenig Kraftauf-
wand erreicht werden kann. Prüfen Sie dies, in-
dem Sie die Pumpe in ein Gefäß, gefüllt mit
Wasser, stellen und den Schwimmschalter mit
der Hand vorsichtig hochheben und anschlie-
ßend wieder senken. Dabei können Sie sehen
ob die Pumpe sich ein bzw. ausschaltet.
Achten Sie auch darauf, dass der Abstand zwi-
n
schen dem Schwimmschalterkopf und der Kabel-
halterung nicht zu gering ist. Bei zu geringen Ab-
stand wird die einwandfreie Funktion nicht
gewährleistet.
Achten Sie bei der Einstellung des Schwimm-
n
schalters darauf, dass der Schwimmschalter
nicht vor dem Ausschalten der Pumpe den
Boden berührt. Achtung! Gefahr des Trocken-
laufes.
Manueller Betrieb:
Der Schwimmerschalter muss wie in Bild 3 montiert
werden. Somit läuft die Pumpe ständig.
10. Garantiehinweise:
Nicht unter die Garantie fallen:
Zerstörung der Gleitringdichtung durch Trocken-
n
lauf oder durch Förderung von Reinigungsmitteln
und sonstigen chemischen Produkten.
Transportschaden
n
Schäden, verursacht durch Fremdeingriffe
n
6
11. Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden:
Typ des Gerätes
n
Artikelnummer des Gerätes
n
Identnummer des Gerätes
n
Ersatzeilnummer des erforderlichen Ersatzteiles
n
Aktuelle Preise und Infos finden Sie
unter www.isc-gmbh.info
12. Technische Daten
Netzanschluss
Aufnahmeleistung
Fördermenge max.
Förderhöhe max.
Eintauchtiefe max.
Wassertemperatur max.
Schlauchanschluss
ca. 47,8 mm (G1 1/2) IG
Fremdkörper max.:
Schaltpunkthöhe: EIN
Schaltpunkthöhe: AUS
13. Leistungsdaten
Förderhöhe
2 m
4 m
6 m
8 m
230V ~50 Hz
850 Watt
17.000 l/h
9 m
5 m
35°C
Ø 35 mm
max. ca. 62 cm
min. ca. 10 cm
Fördermenge
max.: 13.200 l/h
max.: 9.500 l/h
max.: 5.650 l/h
max.: 1.900 l/h
