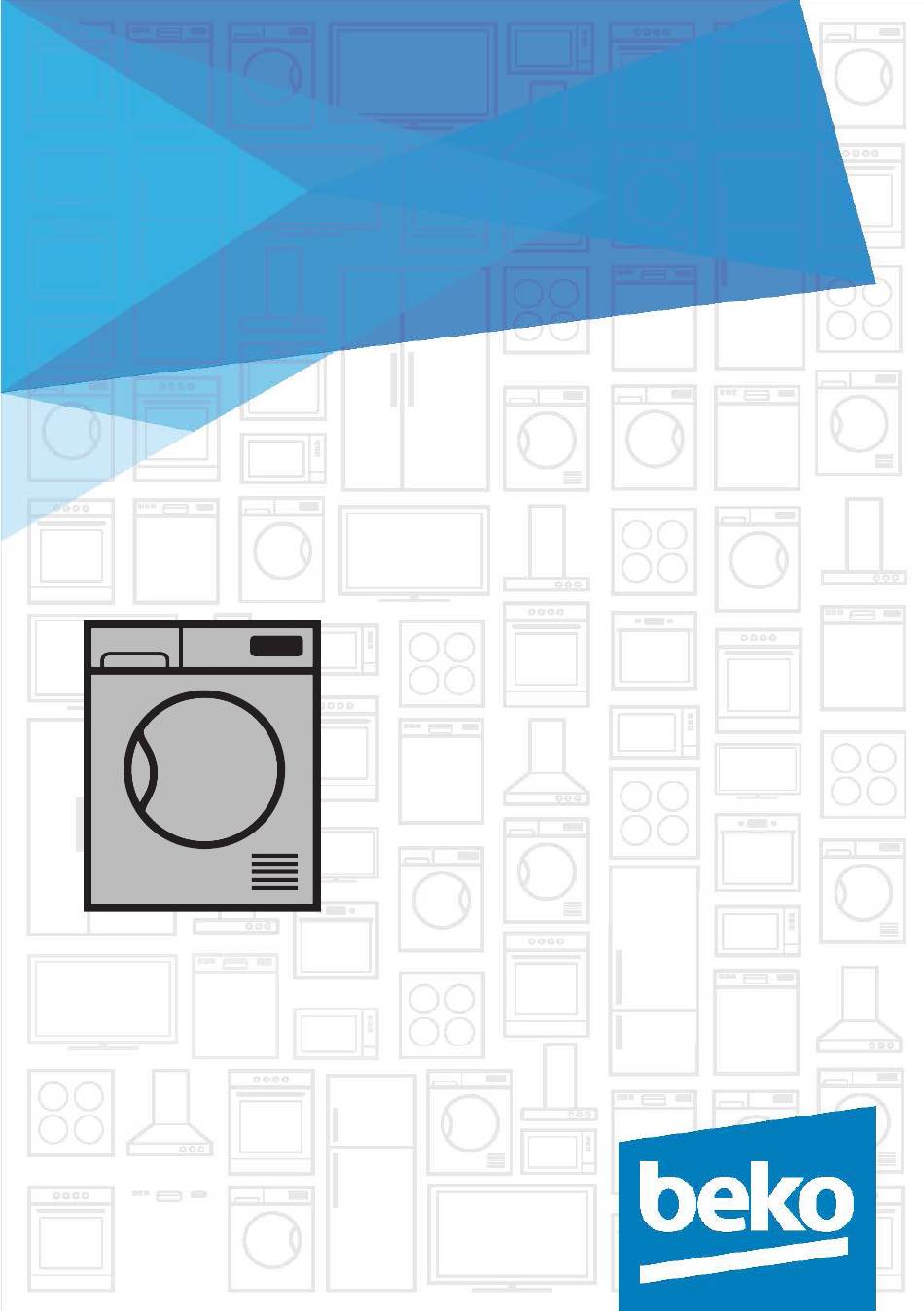

- Seite 1 Trockner Bedienungsanleitung DE 8535 RX0 2960311385_DE/221116.2114...
-
Seite 2: Die Symbole
Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Vielen Dank, dass Sie sich für ein Beko-Produkt entschieden haben. Wir wünschen uns, dass unser Produkt, das unter Einhaltung hoher Qualitätsstandards und mit Hilfe moderner Technologie hergestellt wurde, bei Ihnen optimal und zu Ihrer vollsten Zufriedenheit arbeitet. -
Seite 3: Inhaltsverzeichnis
INHALT 1 Wichtige Anweisungen zu Sicherheit 5 Gerät bedienen und Umwelt 5.1 Bedienfeld ............20 1.1 Allgemeine Sicherheitshinweise .....4 5.2 Displaysymbole ..........20 1.1.1 Elektrische Sicherheit ......5 5.3 Gerät vorbereiten.........21 1.1.2 Produktsicherheit ........6 5.4 Programmauswahl ........21 1.2 Aufstellung auf der Waschmaschine ..9 5.5 Hauptprogramme ........21 1.3 Bestimmungsgemäßer Gebrauch .. -
Seite 4: Wichtige Anweisungen Zu Sicherheit Und Umwelt
Wichtige Anweisungen zu Sicherheit und Umwelt In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie. 1.1 Allgemeine Sicherheitshinweise • Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in... -
Seite 5: Elektrische Sicherheit
Wichtige Anweisungen zu Sicherheit und Umwelt 1.1.1 Elektrische Sicherheit Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden. Das Gerät darf nicht über eine externe Schaltvorrichtung wie z.B. eine Zeischaltuhr versorgt werden oder mit einem Schaltkreis verbunden sein, der regelmäßig durch eine Einrichtung ein-und ausgeschaltet wird. -
Seite 6: Produktsicherheit
Wichtige Anweisungen zu Sicherheit und Umwelt • Nutzen Sie keine Verlängerungskabel, Mehrfachsteckdosen oder Adapter zum Anschluss des Trockners an die Stromversorgung; es besteht eine gewisse Stromschlaggefahr. • Der Netzstecker muss nach der Aufstellung frei zugänglich bleiben. Beschädigte Netzkabel müssen unter Benachrichtigung des autorisierten Kundendienstes ausgewechselt werden. - Seite 7 Wichtige Anweisungen zu Sicherheit und Umwelt Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden: • Artikel wie Schaumgummi (Latexschaum), Duschhauben, wasserdichte Textilien, gummierte Textilien sowie Kleidungsstücke oder Kissen mit Schaumstoffeinlagen. • Mit Chemikalien gereinigte Textilien. Gegenstände, wie Feuerzeuge, Streichhölzer, Münzen, Metallteile, Nadeln etc., können die Trommel beschädigen und Funktionsstörungen...
- Seite 8 Wichtige Anweisungen zu Sicherheit und Umwelt Unterwäsche mit Metalleinlagen (z. B. BHs) sollte nicht im Wäschetrockner getrocknet werden. Der Trockner kann beschädigt werden, falls sich Metalleinlagen im laufenden Betrieb lösen. Verwenden Sie Weichmacher vergleichbare Produkte grundsätzlich streng nach Anleitung des Herstellers. Reinigen Sie den Fusselfilter vor oder nach jedem Einsatz.
-
Seite 9: Aufstellung Auf Der Waschmaschine
Wichtige Anweisungen zu Sicherheit und Umwelt 1.2 Aufstellung auf der Waschmaschine • Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Passstück. Das Passstück muss vom autorisierten Kundendienst installiert werden. • Das Gesamtgewicht der Waschmaschine-Trockner- Kombination kann – bei voller Beladung – durchaus 180 kg erreichen. -
Seite 10: Bestimmungsgemäßer Gebrauch
Wichtige Anweisungen zu Sicherheit und Umwelt 1.3 Bestimmungsgemäßer Gebrauch • Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden. • Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind. -
Seite 11: Übereinstimmung Mit Der Weee- Richtlinie Und Entsorgung Von Altgeräten
Wichtige Anweisungen zu Sicherheit und Umwelt 1.5 Übereinstimmung mit der WEEE- Richtlinie und Entsorgung von Altgeräten Dieses Produkt erfüllt die Vorgaben der EU-WEEE- Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet. Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. -
Seite 12: Technische Daten
Wichtige Anweisungen zu Sicherheit und Umwelt 1.8 Technische Daten Höhe (Min. / Max) 84,6 cm / 86,6 cm* Breite 59,5 cm Tiefe 60,9 cm Füllmenge (max.) 8 kg** Nettogewicht (mit Kunststoff-Fronttür) 50,5 kg Nettogewicht (mit Glas-Fronttür) 52,5 kg Spannung Siehe Anschlussleistung Typenschild*** Modelnummer... -
Seite 13: Ihr Trockner

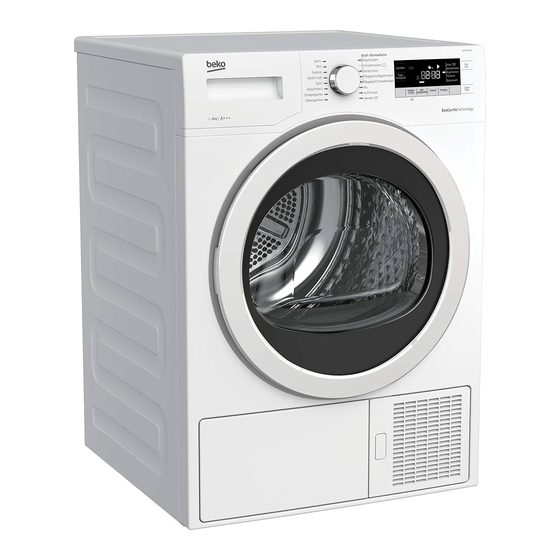

Ihr Trockner 2.1 Überblick 1. Oberteil 2. Bedienfeld 3. Tür 4. Frontblende-Freigabetaste 5. Belüftungsgitter 6. Einstellbare Füße 7. Frontblende 8. Typenschild 9. Fusselfilter 10. Wassertankschublade 11. Netzkabel Trockner / Bedienungsanleitung 13 / DE... -
Seite 14: Lieferumfang
Ihr Trockner 2.2 Lieferumfang 1. Wasserablaufschlauch * 2. Ersatzfilterschwamm* 3. Bedienungsanleitung 4. Korb* 5. Bedienungsanleitung zum Korb* * Kann je nach Modell mit Ihrem Gerät geliefert werden. Trockner / Bedienungsanleitung 14 / DE... -
Seite 15: Installation
Installation • Das Gerät sollte nach der Installation Vergewissern Sie sich, dass elektrische nicht mehr verrückt werden. Achten Installation und Anschluss des Sie bei der Aufstellung darauf, dass Wasserablaufs ordnungsgemäß nichts gegen die Rückwand stößt (z. entsprechend der Bedienungsanleitung B. Wasseranschlüsse, Steckdosen und durchgeführt wurden, bevor Sie das dergleichen). -
Seite 16: Wasserablauf Anschließen
Installation 3.3 Wasserablauf anschließen Der Schlauchanschluss muss Bei Geräten, die mit einem Kondensator auf sichere Weise durchgeführt ausgestattet sind, sammelt sich das beim werden. Ansonsten kann es zu Trocknen anfallende Wasser im Wassertank. Überschwemmungen kommen, Das gesammelte Wasser sollte nach jedem falls sich der Ablaufschlauch beim Trocknen abgelassen werden. -
Seite 17: Trockner Transportieren
Installation 3.6 Trockner transportieren Im Betrieb gesammeltes • Ziehen Sie den Netzstecker, bevor Sie Wasser wird in den Wassertank das Gerät transportieren. gepumpt. In dieser Phase sind • Lassen Sie das gesamte im Trockner Arbeitsgeräusche der Pumpe verbliebene Wasser ab. völlig normal. -
Seite 18: Vorbereitung
Vorbereitung 4.1 Trockner-geeignete Textilien • Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm. TROCKNERSYMBOLE Trockner- Trocknungssymbole Nicht bügeln Nicht Empfindliche/ Nicht im... -
Seite 19: Die Richtige Wäschemenge
Vorbereitung • Geben Sie keine weitere feuchte Wäsche Nachfolgend finden Sie einige hinzu, während der Trockner in Betrieb Gewichtsbeispiele. ist. Ungefähres • Reinigen Sie den Fusselfilter vor Wäsche Gewicht (Gramm)* oder nach jedem Einsatz. (Siehe 6. Baumwollbettbezüge 1 Fusselfilter/Innenseite der 1500 (doppelt) Gerätetür reinigen) -
Seite 20: Gerät Bedienen
Gerät bedienen 5.1 Bedienfeld 1. Programmauswahlknopf 2. Trocknungsgrad-Einstellknopf 3. Tonsignal-Lautstärketaste 4. Anzeige 5. Taste Ein/Aus/Abbrechen 6. Start/Pause-Taste 7. Endzeit-Taste 8. Favoritenknopf 9. Timerprogramm-Auswahltaste 10. Knitterschutztaste 5.2 Displaysymbole Tonsignal-Symbol Trocknungsgrad Filterschublade-reinigen-Hinweissymbol Kindersicherung-Hinweissymbol Filter-reinigen-Hinweissymbol Endzeitsymbol Wassertank-Hinweissymbol Restzeitanzeige* Start/Pause-Symbol Programmfortschrittsleiste Intelligentes-Gitter-Symbol *Die angezeigte Zeit entspricht der Dampftank-Hinweissymbol Restzeit bis zum Abschluss des Programms;... -
Seite 21: Gerät Vorbereiten
Gerät bedienen 5.3 Gerät vorbereiten Weitere Details zu den Stecken Sie den Netzstecker des Gerätes Programmen finden Sie in ein. der Programmauswahl- und Geben Sie die Wäsche in das Gerät. Verbrauchstabelle. Halten Sie die Taste Ein/Aus/ 5.5 Hauptprogramme Abbrechen 1 Sekunde gedrückt. Je nach Textilientyp stehen die folgenden 4. -
Seite 22: Auffrischen
Gerät bedienen • Wolle Fresh • Auffrischen Mit diesem Programm können Sie Hierbei wird die Wäsche lediglich 10 Minuten maschinenwaschbare Wollsachen lang durchlüftet; dabei wird keine Heißluft durchlüften und auflockern. Nutzen Sie eingesetzt. Dieses Programm können Sie dieses Programm nicht zum vollständigen zum Beispiel einsetzen, um Wäsche von Trocknen Ihrer Wäsche. -
Seite 23: Programmauswahl- Und Verbrauchstabelle
Gerät bedienen 5.7 Programmauswahl- und Verbrauchstabelle Kapazität Schleudergeschwindigkeit Ungefähre Trocknungszeit Programme (kg) Waschmaschine (U/min) Restfeuchte (Minuten) Baumwolle/Buntwäsche Extratrocken 1000 % 60 Schranktrocken 8 / 4 1000 % 60 174 / 108 Bügeltrocken 1000 % 60 Hemden 30 1200 % 60 Jeans 1200 % 50... -
Seite 24: Zusatzfunktionen
Gerät bedienen 5.8 Zusatzfunktionen Trocknungsgradauswahl Der Trocknungsgrad-Einstellknopf Tonsignale dient dem Einstellen des gewünschten Beim Abschluss eines Programms Trocknungsgrades. Diese Auswahl kann sich informiert Sie das Gerät durch ein Tonsignal. auf die Programmdauer auswirken. Mit der Tonsignallautstärke-Taste stellen Sie die gewünschte Lautstärke ein. Diese Funktion lässt sich erst nach Programmstart Sie können die Lautstärke... - Seite 25 Gerät bedienen Knitterschutz Zum Einschalten dieser Funktion Die Knitterschutzprogrammzeit kann drücken Sie die Knitterschutz- mit der Knitterschutzauswahltaste Taste. geändert werden. Die Knitterschutzfunktion Das Knitterschutzsymbol leuchtet verhinderte ein Zerknittern der Wäsche, zum Programmabschluss auf, wenn Sie diese nicht gleich nach sofern die Knitterschutzfunktion Programmschluss aus der Maschine nehmen.
-
Seite 26: Endzeitfunktion Abbrechen
Gerät bedienen 5.9 Hinweissymbole Stellen Sie die gewünschte Zeitverzögerung mit der Endzeit-Taste ein. Hinweissymbole können je • Drücken Sie die Start-/Pause- nach Modell Ihrer Maschine Taste. Die Zeitverzögerung abweichen. beginnt herunterzuzählen und das Zeitverzögerungssymbol leuchtet auf. Der Doppelpunkt (:) in der Mitte der Fusselfilter reinigen angezeigten Verzögerungszeit blinkt. -
Seite 27: Programme Starten
Gerät bedienen Filterschublade reinigen 5.12 Kindersicherung Das Hinweissymbol erinnert Sie daran, dass Ihr Gerät ist mit einer Kindersicherung die Filterschublade gereinigt werden sollte. ausgestattet, die Unterbrechungen und Änderungen des laufenden Programms Detaillierte Informationen finden verhindert. Sie unter 6 Wartung und So schalten Sie die Kindersicherung Reinigung. -
Seite 28: Programme Nach Programmstart Ändern
Gerät bedienen 5.13 Programme nach Wenn Sie später Wäsche Programmstart ändern hinzugeben, kann dies grundsätzlich dazu führen, • Auch im laufenden Betrieb können Sie dass sich bereits getrocknete das ausgewählte Programm ändern Wäsche mit feuchter Wäsche und Ihre Wäsche mit einem anderen vermischt und die Wäsche nach Programm trocknen. -
Seite 29: Programmabschluss
Gerät bedienen 5.15 Programmabschluss Zum Programmende leuchten die Fusselfilter reinigen- und Wassertank-Hinweissymbole in der Programmfolgeanzeige auf. Zum Abschalten des Trockners betätigen Sie die Taste Ein/Aus/Abbrechen. Hierbei handelt es sich um ein zweistündiges Knitterschutz- Programm, wenn Sie die Wäsche nach Abschluss des Programms nicht gleich herausnehmen. -
Seite 30: Wartung Und Reinigung
Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät • Im Laufe der Zeit können sich die Poren gewöhnlich länger, viele Probleme treten gar des Filters zusetzen. Zum Entfernen nicht erst auf. von Rückständen waschen Sie den Fusselfilter mit warmem Wasser aus. 6.1 Fusselfilter/Innenseite der Lassen Sie den Fusselfilter vollständig Gerätetür reinigen... -
Seite 31: Sensor Reinigen
Wartung und Reinigung 6.2 Sensor reinigen 6.3 Wassertank leeren Ihr Trockner arbeitet mit Die der Wäsche entzogene Feuchtigkeit Feuchtigkeitssensoren, um den kondensiert und sammelt sich im Trocknungsgrad der Wäsche zu erkennen. Wassertank. Leeren Sie den Wassertank nach • So reinigen Sie die Sensoren: jedem Trocknen. -
Seite 32: Filterschublade Reinigen
Wartung und Reinigung • Falls sich Fusseln im Trichter des • Ziehen Sie die Filterschublade heraus. Wassertanks angesammelt haben sollten, entfernen Sie diese unter fließendem Wasser. • Setzen Sie den Wassertank wieder an seinen Platz. Wenn der direkte Wasserablauf als Option verwendet wird, muss der Wassertank nicht geleert werden. - Seite 33 Wartung und Reinigung • Setzen Sie den Schwamm wieder ein. • Setzen Sie die Filterschublade wieder ein, fixieren Sie die Filterschubladenabdeckung durch Drehen in Pfeilrichtung. Achten Sie darauf, dass die Abdeckung richtig sitzt. Bitte platzieren Sie vorsichtig den Filterschwamm innerhalb der dafür vorgesehenen Abmessungen der Filterschublade, wie durch die Pfeile gezeigt.
-
Seite 34: Verdampfer Reinigen
Wartung und Reinigung 6.5 Verdampfer reinigen Entfernen Sie Fusseln an den Lamellen des Verdampfers (hinter der Filterschublade) mit einem Staubsauger. Wenn Sie Schutzhandschuhe tragen, können Sie die Verunreinigungen auch mit der Hand entfernen. Versuchen Sie dies niemals mit bloßen, ungeschützten Händen! Die Lamellen des Verdampfers können Ihre Hände verletzen. -
Seite 35: Problemlösung
Problemlösung Das Trocknen dauert zu lange. • Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. • Sollte Filtersch,ublabe blockiert sein>>> reinigen Sie den darin befindlichen Schwamm. • Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. >>> Entfernen Sie sämtliche Fremdkörper von oder aus den Belüftungsöffnungen. - Seite 36 Problemlösung Die Trommelbeleuchtung schaltet sich nicht ein. (Bei Modellen mit Beleuchtung.) • Der Trockner wurde nicht mit der Ein-/Austaste eingeschaltet. >>> Überzeugen Sie sich davon, dass der Trockner eingeschaltet wurde. • Das Leuchtmittel ist defekt. >>> Lassen Sie das Leuchtmittel durch den autorisierten Kundendienst austauschen.
- Seite 37 Produktdatenblatt Übereinstimmung mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission Beko Name oder Marke des Lieferanten DE 8535 RX0 Modellbezeichnung Nennkapazität (kg) Ablufttrockner Typ Wäschetrockner Kondensator A+++ Energieeffizienzklasse Jährlicher Energieverbrauch (kWh) Automatisch Steuerungstyp Nicht automatisch 1,45 Energieverbrauch des Standardbaumwollprogrammes bei vollständiger Beladung (kWh)
