Shure UA221Z Kurzanleitung

Allgemeine Beschreibung
Der Shure UA221 ist ein Achtercharakteristik-Splitter/Combiner, welcher dem
Führen von HF-Signalen von einer Einzelantenne zu zwei Eingängen oder
zum Verbinden von zwei Antennen mit einem einzelnen Eingang dient. Das
UA221-Antennensplitter/-combiner-Kit umfasst:

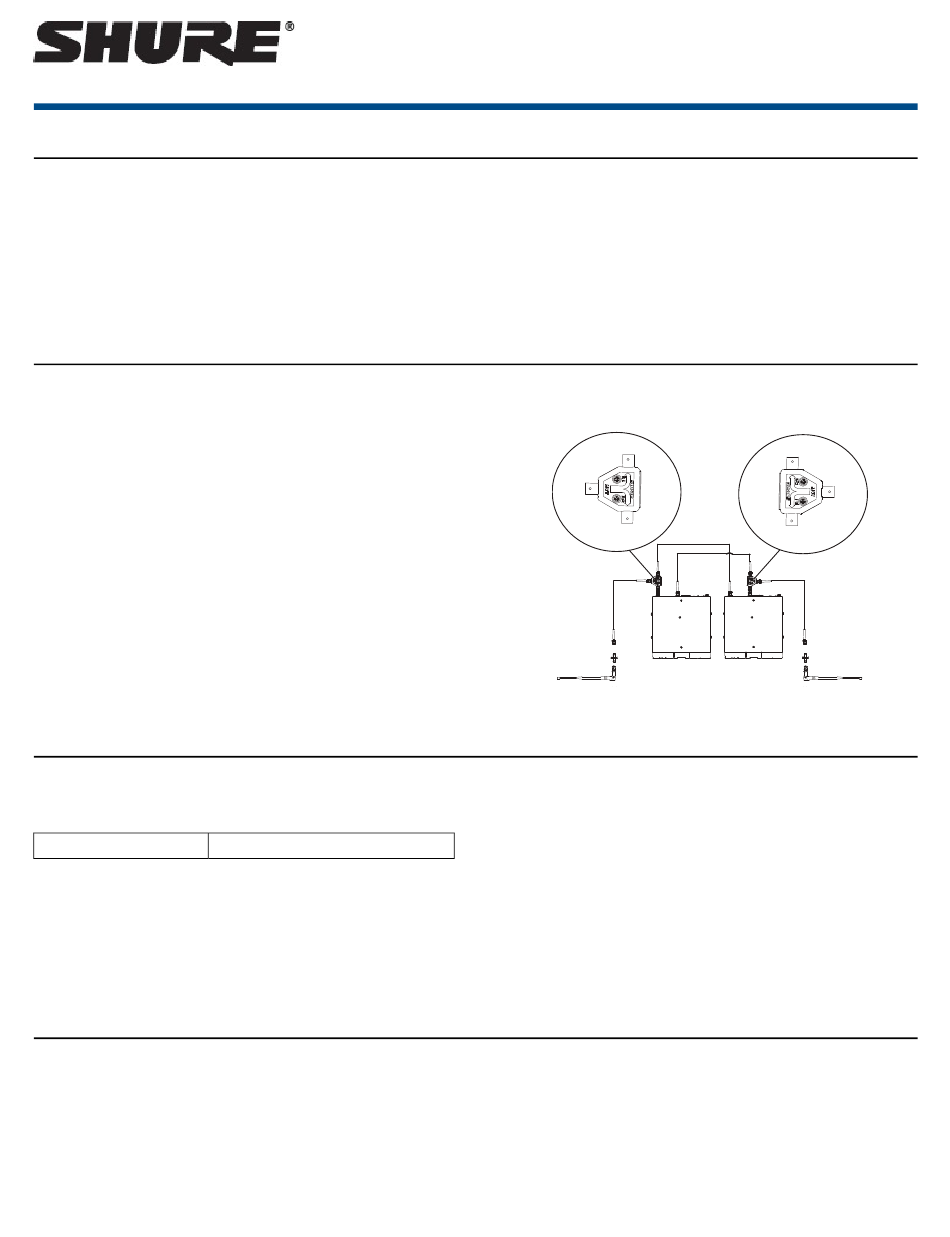

Installation der UA221-Verteiler
Mit den beiden UA221-Verteilern und den mitgelieferten BNC-Stecker-zu-
Stecker-Adaptern und Koaxialkabeln das HF-Signal von einem einzelnen
Antennenpaar auf die Antenneneingänge von zwei Empfängern aufteilen.
Hinweis: Die Antennen müssen mit dem Sendefrequenzbereich des
Empfängers kompatibel sein.
Technische Daten
Frequenzbereich
UA221Z
Welligkeitsfaktor (VSWR)
2:0
Impedanz
50 Ω
Zubehör
©2017 Shure Incorporated
1000–2000 MHz
• (2) Einzeleingang, Zweifach-Ausgang für passive Antennensplitter
• (4) Koaxialkabel
• (2) BNC-Stecker-zu-Stecker-Adapter
• (2) BNC-Zentralbefestigungsadapter
UA221-Splitter sind für den Gebrauch mit Shure-Funksystemen vorgesehen.
Zur Konfiguration des Funksystems Halbwellenantennen von Shure und
verlustarme 50-Ω-Antennenkabel von Shure verwenden.
Empfänger 1
TO ANT A INPUT
RECEIVER 2
TO
ANTENNA
TO ANT A INPUT
RECEIVER 1
Receiver
No. 1
UA221-Anschlüsse
Isolierung
20 dB
Einfügungsdämpfung
2 dB (3 dBTeilungsverlust nicht enthalten)
Gesamtabmessungen
64 x 48 x 22 mm (H x B x T)
Gewicht
45,3 g (1,6g)
UA221Z
Passiver Antennensplitter
Empfänger 2
TO ANT B INPUT
RECEIVER 1
TO
ANTENNA
TO ANT B INPUT
RECEIVER 2
Receiver
No. 2
1/2
