STEINEL PROFESSIONAL PB2-BLUETOOTH Bedienungsanleitung
Funktaster
Verwandte Anleitungen für STEINEL PROFESSIONAL PB2-BLUETOOTH
Inhaltszusammenfassung für STEINEL PROFESSIONAL PB2-BLUETOOTH

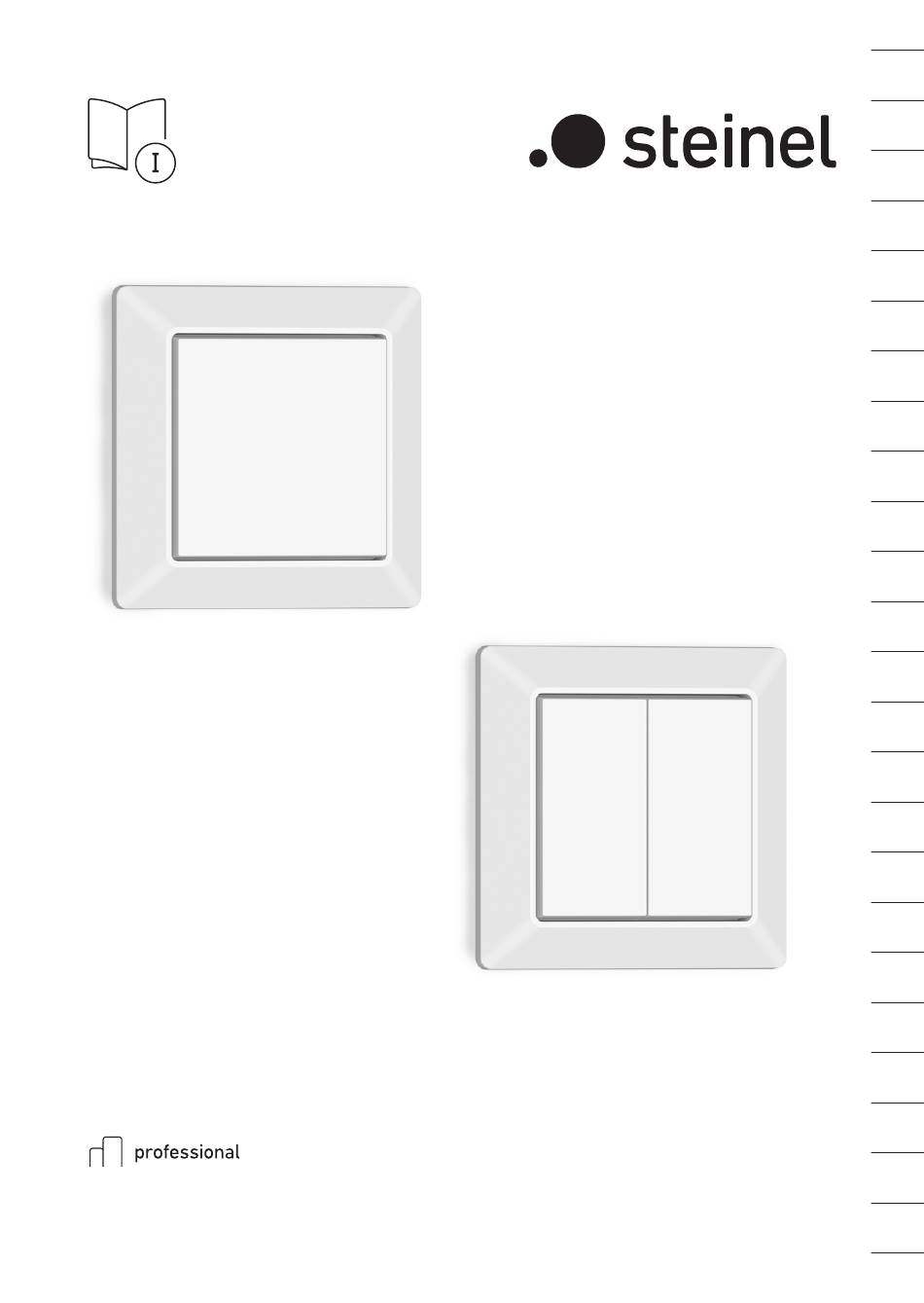

- Seite 1 FUNKTASTER / WIRELESS PUSH BUTTON PB2-BLUETOOTH PB4-BLUETOOTH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Zu diesem Dokument Allgemeine Sicherheitshinweise Gerätebeschreibung Elektrischer Anschluss Montage Funktion Wartung und Pflege Entsorgung Konformitätserklärung Herstellergarantie Technische Daten Störungsbehebung... -
Seite 3: Zu Diesem Dokument
1. Zu diesem Dokument Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser! 2. Allgemeine Sicherheitshinweise Failure to observe these operating instructions presents hazards! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. -
Seite 4: Gerätebeschreibung
3. Gerätebeschreibung Die PB2/ PB4 Bluetooth sind Bluetooth-Taster, die eine manuelle Funksteuerung von Steinel Bluetooth Mesh Produkten wie Sensoren oder Leuchten ermöglichen. Das PB2/PB4 Bluetooth ist ein Energy Harvesting-Gerät, das keine kabelgebundene Stromversorgung oder Batterie benötigt. Ein Tastendruck erzeugt die Energie, die benötigt wird, um das Bluetooth-Signal an ein angeschlossenes Produkt zu senden. - Seite 5 Produktmaße PB2 - BLUETOOTH 80,5 PB4 - BLUETOOTH 80,5 – 5 – Inhalt...
- Seite 6 Geräteübersicht PB2 - BLUETOOTH A... Taste 1 B... Taste 2 C... Designrahmen D... Montagerahmen PB4 - BLUETOOTH A... Taste 1 B... Taste 2 C... Taste 3 D... Taste 4 E... Designrahmen F... Montagerahmen – 6 – Inhalt...
-
Seite 7: Elektrischer Anschluss
4. Elektrischer Anschluss PB4 - BLUETOOTH ☝ Energy Harvesting Gerät. Für das Gerät ist weder eine kabelgebundene Stromversorgung noch eine Batterie erforderlich. • Stromversorgung - Energy Harvesting (kinetischer Taster) • Kommunikation - per Funk über Bluetooth – 7 – Inhalt... -
Seite 8: Montage
5. Montage Gefahr durch elektrischen Strom! Keine Kabel anschließen Montagevorbereitung • Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen. • Geeigneten Montageort auswählen. – Unter Berücksichtigung der Reichweite. – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. –... - Seite 9 Montageschritte A: – Montage mit Schrauben Stellen Sie benötigtes Werkzeug und Material zusammen: – Kreuzschraubendreher 5.1.A • Bauen Sie das Produkt auseinander. 5.2.A • Verwenden Sie die Schrauben für die Befestigung des Montagerahmens. – 9 – Inhalt...
- Seite 10 5.3.A Montieren Sie den Designrahmen und die Tasten auf dem festen Montagerahmen. Montageschritte B: – Montage mit Klebeband 5.2.B • Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband ab und legen Sie es auf den Montagerahmen. – 10 – Inhalt...
- Seite 11 5.3.B • Entfernen Sie die zweite Schutzfolie vom doppelseitigen Klebeband. • Legen Sie das gesamte Produkt auf eine ebene Fläche. Drücken Sie kurz, um das Klebeband auf der Oberfläche zu befestigen. – 11 – Inhalt...
-
Seite 12: Funktion
6. Funktion Die Einstellung der Funktionen erfolgt über die Steinel Connect App. Steinel Connect App Um den Taster mit einem Bluetooth Mesh Produkt zu konfigurieren, müssen Sie die STEINEL Connect App aus Ihrem App Store herunterladen. Es ist ein bluetoothfähiges Smartphone oder Tablet erforderlich. Android Das PB2 / PB4 Bluetooth kann mit einem Bluetooth Mesh Produkt (z.B. -
Seite 13: Wartung Und Pflege
Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. 9. Konformitätserklärung Die STEINEL GmbH erklärt hiermit, dass der Funktaster PB2-Bluetooth und der PB4-Bluetooth Funkgerätetyp mit der EU-Richtlinie 2014/53/EU konform sind. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de... -
Seite 14: Herstellergarantie
Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden. Unsere Garantieleistungen für Verbraucher Die nachstehenden Regelungen gelten für Verbraucher. - Seite 15 Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: • bei einem gebrauchsbedingten oder sonstigen natürlichen Ver- schleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, • bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder missachtung der Bedienungshinweise,...
-
Seite 16: Technische Daten
11. Technische Daten – Abmessungen (H x B × T): 80,5 x 80,5 x 15 mm – Abmessungen ohne Rahmen (H x B x T): 55 x 55 x 15 mm – Stromversorgung: selbstversorgend – Protokoll: Bluetooth – Sendefrequenz: 2.4 GHz –... -
Seite 17: Störungsbehebung
12. Störungsbehebung Bluetooth-Taster kann nicht mit einem Produkt (z.B. Sensor/Leuchte) verbunden werden – Produkt ist nicht über die App einer Gruppe zugeordnet. • Fügen Sie das Produkt in der App zu einer Gruppe hinzu. – Der Taster befindet sich nicht in Reichweite des Produkts, dem er zugewiesen werden soll. - Seite 34 STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
