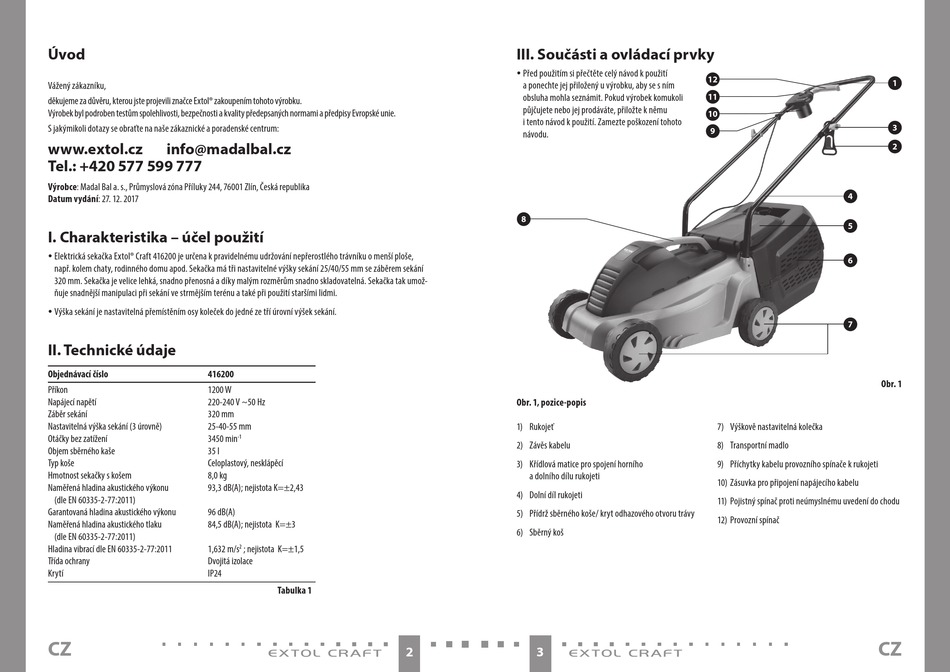

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz
info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 27. 12. 2017
I. Charakteristika – účel použití
y Elektrická sekačka Extol® Craft 416200 je určena k pravidelnému udržování nepřerostlého trávníku o menší ploše,
např. kolem chaty, rodinného domu apod. Sekačka má tři nastavitelné výšky sekání 25/40/55 mm se záběrem sekání
320 mm. Sekačka je velice lehká, snadno přenosná a díky malým rozměrům snadno skladovatelná. Sekačka tak umož-
ňuje snadnější manipulaci při sekání ve strmějším terénu a také při použití staršími lidmi.
y Výška sekání je nastavitelná přemístěním osy koleček do jedné ze tří úrovní výšek sekání.
II. Technické údaje
Objednávací číslo
416200
Příkon
1200 W
Napájecí napětí
220-240 V ~50 Hz
Záběr sekání
320 mm
Nastavitelná výška sekání (3 úrovně)
25-40-55 mm
Otáčky bez zatížení
3450 min
Objem sběrného kaše
35 l
Typ koše
Celoplastový, nesklápěcí
Hmotnost sekačky s košem
8,0 kg
Naměřená hladina akustického výkonu
93,3 dB(A); nejistota K=±2,43
(dle EN 60335-2-77:2011)
Garantovaná hladina akustického výkonu
96 dB(A)
Naměřená hladina akustického tlaku
84,5 dB(A); nejistota K=±3
(dle EN 60335-2-77:2011)
Hladina vibrací dle EN 60335-2-77:2011
1,632 m/s
Třída ochrany
Dvojitá izolace
Krytí
IP24
CZ
-1
; nejistota K=±1,5
2
Tabulka 1
2
III. Součásti a ovládací prvky
y Před použitím si přečtěte celý návod k použití
a ponechte jej přiložený u výrobku, aby se s ním
obsluha mohla seznámit. Pokud výrobek komukoli
půjčujete nebo jej prodáváte, přiložte k němu
i tento návod k použití. Zamezte poškození tohoto
návodu.
8
Obr. 1, pozice-popis
1) Rukojeť
2) Závěs kabelu
3) Křídlová matice pro spojení horního
a dolního dílu rukojeti
4) Dolní díl rukojeti
5) Přídrž sběrného koše/ kryt odhazového otvoru trávy
6) Sběrný koš
3
12
11
10
9
4
5
6
7
Obr. 1
7) Výškově nastavitelná kolečka
8) Transportní madlo
9) Příchytky kabelu provozního spínače k rukojeti
10) Zásuvka pro připojení napájecího kabelu
11) Pojistný spínač proti neúmyslnému uvedení do chodu
12) Provozní spínač
CZ
1
3
2
