Inhalt Inhalt Sicherheitshinweise........................1 Teilebezeichnung und –beschreibung..................3 Vorderseite des Druckers....................3 Rückseite des Druckers....................4 Vordere Abdeckung......................5 Bedienfeld........................6 Grundlegende Funktionen für den Kartendruck..............8 Ein- und Ausschalten des Druckers..................8 Einlegen der Karten......................9 ...............9 Einlegen der Karten in den Kartenzufuhrbehälter..............10 Sequenzielles Einlegen der Karten per Hand Drucken..........................11 Entfernen der Karten......................12 Austausch der Farbbandkassette..................13...
Seite 3
PR-C101/C101M Vollfarbiger Kartendrucker Einstellen des Druckers für den Neudruck einer Karte im Fehlerfall........28 Überprüfen der Programminformation und Fertigungsnummer...........29 Ändern der Einstellungen des Magnetstreifenkodierers (nur PR-C101M)......30 Zurücksetzen der Einstellungen auf Standard..............30 Diebstahlschutz und Schutz gegen eine unbefugte Verwendung........31 ............31 Diebstahlschutz des Druckers (Stahlseilöffnung)....
Sicherheitshinweise Sicherheitshinweise Für einen sicheren Betrieb des Druckers müssen folgende Vorsichtsmaßnahmen getroffen werden. Führen Sie keine Arbeiten durch, die in dieser Anleitung nicht beschrieben sind. Andernfalls könnte es zu einem unvorhersehbaren Unfall kommen. Im Falle der Nichtbeachtung folgender Punkte könnte ein Brand entstehen, ein ACHTUNG elektrischer Schlag ausgelöst werden oder es zu einem anderen unerwarteten Unfall kommen.
Seite 5
PR-C101/C101M Vollfarbiger Kartendrucker Die Nichtbeachtung folgender Punkte während des Druckerbetriebs kann zu ACHTUNG Verletzungen oder einer Funktionsstörung führen. Aufstellungsort Stellen Sie den Drucker nicht auf einen wackligen Tisch, auf eine schräge Fläche oder an Orten auf, an denen er übermäßigen Erschütterungen ausgesetzt ist.

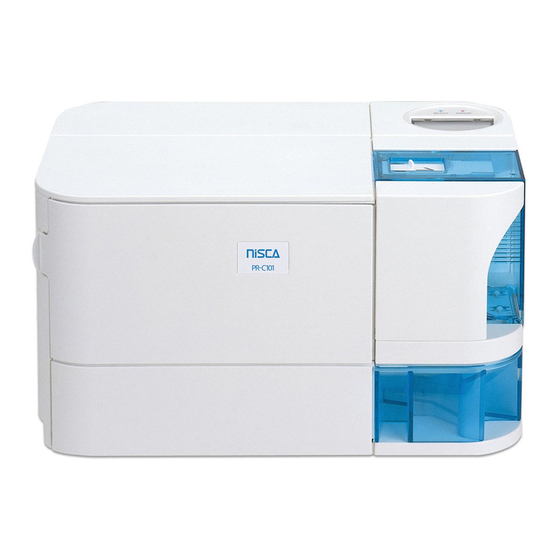

Teilebezeichnung und -beschreibung Teilebezeichnung und -beschreibung Vorderseite des Druckers Kartenzufuhrbehälter Zufuhrrolle Der Behälter hat eine Kapazität für 100 *1 Die Rolle zieht die in den Drucker eingelegten Karten. Karten ein. →Die Anleitung zum Einlegen der Karten in den →Die Reinigungsanleitung finden Sie unter „ Zufuhrbehälter finden Sie unter „Einlegen der Karten”...
PR-C101/C101M Vollfarbiger Kartendrucker Rückseite des Druckers Hauptschalter Stromkabelbuchse Schaltet den Drucker ein und aus. Für den Anschluss des mitgelieferten Stromkabels. →Die Anleitung zum Ein- und Ausschalten des Druckers finden Sie unter „Ein- und Ausschalten des →Die Anleitung zum Anschluss des Kabels finden Druckers“...
Teilebezeichnung und -beschreibung Vordere Abdeckung Innenseite der vorderen Abdeckung Sicherungshebel der Farbbandkassette Reinigungsrolle Wird beim Einlegen der Farbbandkassette in den Entfernt Dreck und andere Fremdkörper von den Drucker verwendet. Karten. → Details zum Austausch der Farbbandkassette fin → Die Reinigungsanleitung finden Sie unter „Reini den Sie unter „Austausch der Farbbandkassette“...
PR-C101/C101M Vollfarbiger Kartendrucker Bedienfeld Anzeige READY (blaue Anzeige) CLEAR Taste Je nach Zustand des Druckers leuchtet diese Wird zum Löschen von Fehlermeldungen ver Anzeige permanent, blinkt (langsam oder sch wendet. nell) oder leuchtet nicht. Im benutzerdefinierten Modus dient sie zur Reduzierung der Einstellwerte.
PR-C101/C101M Vollfarbiger Kartendrucker Grundlegende Funktionen für den Kartendruck Dieser Abschnitt erklärt die grundlegenden Bedienschritte, vom Einschalten des Geräts bis hin zum Ausdruck einer Karte. Ein- und Ausschalten des Druckers Schalten Sie den Drucker ein, bevor Sie mit dem Drucken beginnen.
Grundlegende Funktionen für den Kartendruck Einlegen der Karten Die Karten können in den Kartenzufuhrbehälter und in den Kartenzufuhrschacht eingelegt werden. In den Kartenzufuhrbehälter kann eine große Menge von Karten eingelegt werden, um eine hohe Stückzahl zu drucken. Benutzen Sie den Kartenzufuhrschacht, um die Karten manuell einzuführen, wenn Sie nur eine Karte oder verschiedene Kartentypen drucken möchten.
Öffnen Sie den Bildschirm mit den Druckertreibereinstellungen. Nehmen Sie, falls nötig, Einstellungen für den Druck vor. • Wählen Sie [Nisca PR-C101], wenn er nicht schon ausgewählt ist. • Klicken Sie auf [Preferenced] (oder [Properties]) und stellen Sie die Kartengröße und die Anzahl der zu bedruckenden Karten ein.
PR-C101/C101M Vollfarbiger Kartendrucker Klicken Sie auf [Print]. • Der Druck beginnt. • Die Karten werden in den Drucker gezogen und die READY Anzeige blinkt. Die LCD Anzeige zeigt [Now Printing...(Jetzt Drucken)] an. Entfernen der Karten Mit der Standardwerkseinstellung werden die gedruckten Karten durch den Kartenauswurfschacht 1 ausgeworfen.
Grundlegende Funktionen für den Kartendruck Austausch der Farbbandkassette Tauschen Sie die Farbbandkassette aus wenn das Farbband zu Ende geht. Sie können folgende Farbbandkassetten verwenden: • PR50025UC (Farbband mit Schutzfolie: YMCKO) • PR5002KOC (Schwarzes Band mit Schutzfolie: KO) • PR5002KC (Schwarzes Band: K) →...
Seite 17
PR-C101/C101M Vollfarbiger Kartendrucker Heben Sie den Sicherungshebel der Farbbandkassette an und entfernen Sie die verbrauchte Farbbandkassette. • Klappen Sie den Griff des Hebels auf, ziehen Sie ihn zu sich hin und drehen Sie den Hebel dann nach links. • Entfernen Sie die Farbbandkassette, nachdem Sie den Hebel nach innen gedrückt haben.
Normaler und benutzerdefinierter Modus Normaler und benutzerdefinierter Modus Während des Betriebs können Sie zwischen dem normalen und dem benutzerdefini- erten Modus umschalten. Dieser Abschnitt behandelt kurz beide Modi, erklärt wie zwischen den Modi gewech- selt wird sowie die wichtigsten Bedienschritte. Normaler und benutzerdefinierter Modus ■...
PR-C101/C101M Vollfarbiger Kartendrucker Umschalten in den benutzerdefinierten Modus Dieser Abschnitt erklärt, wie Sie vom normalen Modus in den benutzerdefinierten Mo- dus umschalten können. →Informationen über das Umschalten vom benutzerdefinierten Modus in den normalen Modus finden Sie unter «Um- schalten in den normalen Modus (Schließen des benutzerdefinierten Modus)» auf Seite 18.
Normaler und benutzerdefinierter Modus Wichtigste Funktionen des benutzerdefinierten Modus Der [User Mode (benutzerdefinierte Modus)] besitzt viele Menüs, die je nach ihrer Funktion in einen hierarchischen Verzeichnisbaum gegliedert sind. Dieser Abschnitt erklärt, wie zwischen den Menüs des hierarchischen Verzeichnisbaums des benutzerdefinierten Menüs umgeschaltet werden kann. →Details zur Menübaumstruktur finden Sie unter „Menübaumstruktur (benutzerdefinierter Modus)”...
PR-C101/C101M Vollfarbiger Kartendrucker ■ Rückkehr ins Hauptmenü (Umschalten auf Menüs einer höheren Ebene) Jedes Untermenü besitzt ein [Parent Menu (Übergeordnetes Menü) <<] mit dem es möglich ist, in eine höhere Ebene zu kommen. mage Setup >> [Image Setup] Drücken Sie die MENU Taste mehrmals um ins [Parent Menu (Übergeordnete Menü) <<] zu gelangen...
Optimierung aller Druckeroptionen Optimierung aller Druckeroptionen Dieser Abschnitt erklärt, wie der Druckerstatus überprüft und die Druckereinstellungen geändert werden können. Neudruck der letzten Karte Sie können die Druckereinstellungen so ändern, dass Sie einfach durch Drücken der EXE Taste eine Karte mit dem gleichen Inhalt wie die vorherige Karte neu drucken können.
PR-C101/C101M Vollfarbiger Kartendrucker Zählen der Anzahl der gedruckten Karten Sie können die Anzahl der gedruckten Karten zählen. Sie können auch die Anzahl der Karten zählen, die in einem bestimmten Zeitraum gedruckt wurden. Dafür müssen Sie den Zähler mit der CLEAR Taste zurücksetzen.
PR-C101/C101M Vollfarbiger Kartendrucker Benutzen Sie die MENU Taste um zwischen [Card Exit] [NORMAL] und [Error (Fehler)] zu wechseln und ändern Sie dann die Einstellung mit der MENU Normal EXIT-2 Normal EXIT-1 EXE Taste. • MENU Wählen Sie im Menü [Normal] den Ausgabeschacht für...
Optimierung aller Druckeroptionen Drücken Sie die MENU Taste bis Remainder(%) [Ribbon Info.] (Restmenge)] angezeigt wird. MENU • Die Farbbandmenge in der Farbbandkassette wird als Prozentzahl angegeben. MENU Remainder(%) 100 Überprüfen der aktuell installierten Farbbandkassette Sie können den Typ und die Losnummer der aktuell installierten Farbbandkassette überprüfen. →Details zum Austausch der Farbbandkassette finden Sie unter „Austausch der Farbbandkassette“...
Seite 28
Optimierung aller Druckeroptionen Wählen Sie die einzustellende Farbe mit [Color Adjust der MENU Taste aus und drücken Sie dann entweder die EXE oder die CLEAR Taste MENU Yellow um die Einstellungen zu ändern. Yellow • MENU Drücken Sie die MENU Taste um zwischen [Yellow (gelb)], CLEAR [Magenta], [Cyan] und [Black (Schwarz)] umzuschalten.
PR-C101/C101M Vollfarbiger Kartendrucker ■ Einstellen der Bildkonturen Sie können die Gesichtskonturen scharf zeichnen oder die Schärfe der Bildränder korrigieren. Wechseln Sie vom normalen Modus Ready to Print zum benutzerdefinierten Modus. CLEAR MENU →Details über den Wechsel zum benutzerdefinierten Modus f (3 Sec.)
PR-C101/C101M Vollfarbiger Kartendrucker Einstellen des Druckers für den Neudruck einer Karte im Fehlerfall Sie können die Einstellungen so ändern, dass die Karten, die während eines Fehlerfalls ge- druckt wurden, automatisch neu gedruckt werden, sobald der Fehler behoben wurde. Dies ist nützlich, wenn während eines Seriendrucks, z.B. Ausweiskarten für Mitarbeiter, ein Fehler auftreten sollte.
Optimierung aller Druckeroptionen Wechseln Sie vom normalen Modus zum Ready to Print benutzerdefinierten Modus. CLEAR →Details über den Wechsel zum benutzerdefinierten MENU (3 Sec.) Modus finden Sie unter „Umschalten in den [User Mode] User Mode >> benutzerdefinierten Modus“ auf Seite 16. Drücken Sie die MENU Taste bis [Setup [User Mode] Reset[C+E]] angezeigt wird und dann...
PR-C101/C101M Vollfarbiger Kartendrucker Cleaning Reinigung Um eine gute Druckqualität beizubehalten, müssen die Rollen gereinigt werden. Dieser Abschnitt erklärt welche Rollen gereinigt werden müssen und wie sie gereinigt werden. Vor der Reinigung Beachten Sie beim Reinigen der Rollen folgende Vorsichtsmaßnahmen: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ●...
Seite 36
Reinigung Drücken Sie die MENU Taste bis [Cleaning [User Mode] (Reinigung)>>] angezeigt wird und drücken MENU Sie dann die EXE Taste. MENU Remove Cards Cleaning >> Entnehmen Sie die Karten aus dem Kartenzufuhrbehälter und drücken Sie die EXE Taste. • Sollten noch Karten eingelegt sein, wird [Remove Cards (Karten entfernen)] angezeigt.
Reinigung Legen Sie die Reinigungsrolle ein und schließen Sie die vordere Abdeckung. • Bringen Sie die Gleitführung mit der Schiene im Drucker in eine Reihe und schieben Sie sie bis zum Anschlag hinein. Reinigung der Zufuhrrolle Reinigen Sie die Zufuhrrolle unter dem Kartenzufuhrbehälter, wenn die Karten nicht einwandfrei in den Drucker transportiert werden.
PR-C101/C101M Vollfarbiger Kartendrucker Troubleshooting Fehlersuche Dieser Abschnitt erklärt wie im Fall einer Fehlermeldung, eines Kartenstaus oder eines Problems mit der gedruckten Seite der Karte vorzugehen ist. Im Fall einer Fehlermeldung… Wenn ein Fehler auftritt, leuchtet die ERROR Anzeige und die LCD Anzeige zeigt eine Erklärung des Fehlers an.
Seite 40
Fehlersuche Fehlermeldung Ursache und Lösung Die Farbbandpositionskontrolle ist fehlgeschlagen. Rbn Type XX-XX ⇒Legen Sie die Farbbandkassette erneut ein. →Details zum Austausch der Farbbandkassette finden Sie unter „Austausch der Farbbandkassette“ auf Seite 13. Das Farbband konnte nicht korrekt aufgewickelt werden. Rbn Wind XX-XX ⇒Legen Sie die Farbbandkassette erneut ein.
Seite 41
PR-C101/C101M Vollfarbiger Kartendrucker Fehlermeldung Ursache und Lösung Ist der Magnetstreifen der Karte verkratzt oder schmutzig? ⇒Verwenden Sie unbeschädigte Karten. Entspricht die magnetische Eigenschaft der Karten der Version des Magnetstreifenkodierers und seiner Einstellung? ⇒Kontrollieren Sie die Version des Magnetstreifenkodierers. →Die Anweisungen zur Überprüfung der Version des Magnetstreifenkodierers finden Sie unter „Überprüfen der Programminformation und Fertigungsnum-...
Fehlersuche Meldung Lösung Legen Sie Karten in den Drucker ein. Card Empty. →Die Anleitung zum Einlegen der Karten finden Sie auf Seite 9 unter „Einlegen der Karten”. Entfernen Sie die Karten durch Drehen des Auswurfrads. Remove Card →Die Anleitung zum Auswurf gestauter Karten finden Sie unter „Bei einem Kartenstau…“...
PR-C101/C101M Vollfarbiger Kartendrucker Werden die Karten nicht korrekt bedruckt… Werden fehlende oder nicht korrekte Farben auf die Karte gedruckt oder werden die Karten fehlerhaft bedruckt, lösen Sie das Problem anhand der folgenden Anweisungen. Problem Ursache und Lösung In einigen Bereichen fehlen Befindet sich Schmutz auf der Oberfläche der Karte?
Fehlersuche Problem Ursache und Lösung Es gibt Unregelmäßigkeiten Wenden Sie sich an Ihren Händler. auf der Oberfläche Das Bild ändert während des Wenden Sie sich an Ihren Händler. Ausdrucks plötzlich seine Farben. Andere Probleme Problem Lösung Der Drucker lässt sich nicht Vergewissern Sie sich, dass das Stromkabel angeschlossen ist.
Andernfalls könnte es zu einer Fehlfunktion kommen. Aktualisierung der Druckersoftware Sie können die Druckersoftware aktualisieren, indem Sie die Druckerfirmware (Haupt- programm) und den Druckertreiber von der Nisca Webseite herunterladen. Für nähere Informationen besuchen Sie Niscas Homepage unter folgender Adresse: http://www.nisca.co.jp/...
Menübaumstruktur (benutzerdefinierter Modus) Normal Mode Ready to Print MENU CLEAR (3 Sec.) User Mode >> [User Mode] MENU Card Count 0000 Push EXE (Start) Start Cleaning MENU Total Cnt 0000** Push EXE (Next) Set Cleaning Crd MENU MENU Remove Cards Normal Mode <<<...
Seite 48
MENU Printer Setup >> [Printer Setup] MENU Buzzer MENU EXE Print MENU Retry Print OFF MENU Card Exit >> [Card Exit] MENU MENU Normal EXIT-1 Encode Type LOCO MENU MENU Error EXIT-1 Normal Mode <<< MENU MENU Normal Mode <<< Return to Normal Mode Parent Menu <<...
Öffnen des Einstellungsbildschirms (aus dem Start-Menü) Bidirektionaler Zugang Öffnen Sie den Einstellungsbildschirm folgendermaßen, wenn Sie Windows Vista verwenden: [Start] → [Systemsteuerung] → [Hardware und Audio)] → [Drucker] → [Nisca PR-C101] → Das drehbare Bedienfeld erlaubt die Aufstellung des Druckers in Längs- oder [Wählen Sie Druckeigenschaften] Querrichtung.
