5 Betrieb
5.1 Datensignale
Codesignal Dateneingang:
TTL-kompatible Signale Takt und Takt (invertiert) aus Treiber nach RS 485
Codesignal Datenausgang:
Synchron-seriell, TTL-kompatible Signale Daten und Daten (invertiert)

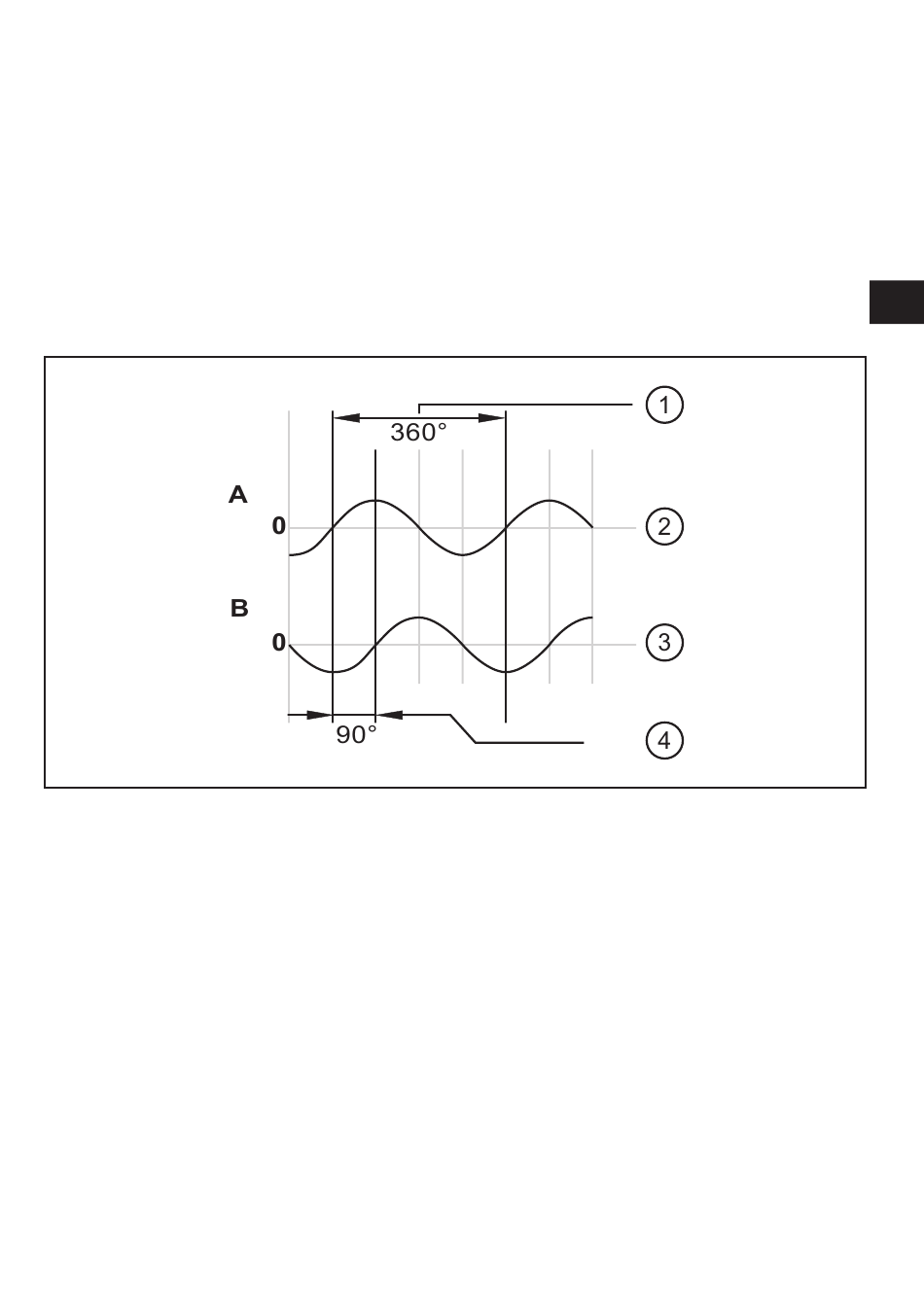

5.1.1 Inkrementalsignale
1:
Signalperiode 360° elektrisch
2:
annähernd sinusförmige Signale A und B, B nacheilend zu A bei Rechtsdrehung (auf die
Welle gesehen)
3:
Signalgröße A und B, 0,6 ... 1,2 V
4:
Phasenversatz 90° elektrisch
mit Abschlusswiderstand Z0 = 120 Ω (typ. 1 V
ss
