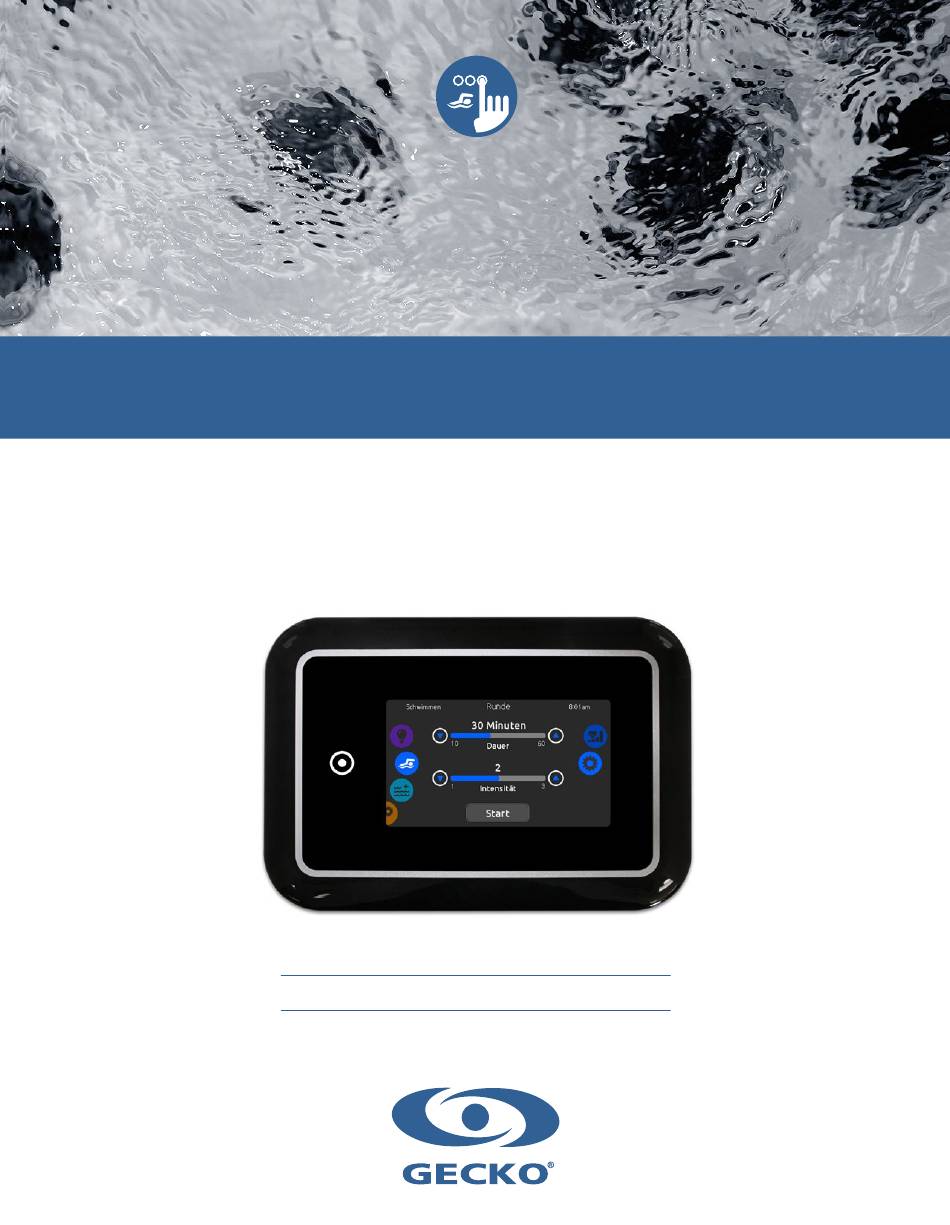

- Seite 1 TechBook in.k1000+ voll ausgestattetes Farb-”Touchscreen”-Bedienfeld für Spas Ein Hauch von technischer Magie! Jetzt mit Ihrem persönlichen Schwimmtrainer! Verbindet sich jetzt mit dem Internet der Dinge!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung �������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2 Einleitung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Überblick - in�k1000+ Abmessungen ����������������������������������������������������������������������������������������������������������������������������������� 4 - in�k1001+ Abmessungen ����������������������������������������������������������������������������������������������������������������������������������� 5 Installation - Installation des in�k1000+ ���������������������������������������������������������������������������������������������������������������������������������� 6 - Bohrschablone ��������������������������������������������������������������������������������������������������������������������������������������������������� 7 - Installation Anmerkungen ����������������������������������������������������������������������������������������������������������������������������������� 9 - Anschluss des in�k1000+ an das Spa-Paket ������������������������������������������������������������������������������������������������������ 9 Bedienfeld Funktionen - in�k1000+ Bedienfeld Layout ���������������������������������������������������������������������������������������������������������������������������... -
Seite 3: Warnung
Kompatible spa-pakete: in�xm2, in�xe, in�yt, in�yj und in�ye mit kompatibler Softwareversion� Aeware®, Gecko®, und die zugehörigen Logos sind registrierte Markennamen von Gecko Alliance Group� in�k1000+™, in�xm2™, in�xe™, in�yt™, in�ye™, in�yj™, in�tune™, in�stream™, in�stream 2, in�mix™, in�clear™, in�touch™ und in�therm™, und die zugehörigen Logos sind registrierte Marken von Gecko Alliance Group�... -
Seite 4: Einleitung
Einleitung in�k1000+ voll ausgestattetes Farb- ”Touchscreen”- Bedienfeld für Spas Ein Hauch von technischer Magie! Die neue Gecko-Version des kapazitiven Touchscreen- Displaytastatur in�k1000+ verfügt über einen hochmodernen Touchscreen mit präziseren Fingerspitzen-Kontaktbereichen für eine präzise Zielauswahl und ermöglicht einfachere und präzisere Interaktionen�... -
Seite 5: Überblick
Überblick in.k1000+ Abmessungen Front - Ansicht 7,49" (190 mm) Seiten-Ansicht... -
Seite 6: In.k1001+ Abmessungen
Überblick in.k1001+ Abmessungen Front - Ansicht 6,23" (158 mm) Seiten-Ansicht... -
Seite 7: Installation
Installation Installation des in.k1000+ Zur Installation des in�k1000+, benutzen Sie die entsprechende Bohrschablone� Legen Sie die Position fest und befestigen Sie die Schablone an der ausgewählten Stelle� Schneiden Sie entsprechend der Schablone eine Öffnung aus (siehe Abbildung)� Säubern Sie die Fläche für die Montage und entfernen Sie die Folie von der Klebedichtung auf der Rückseite des Bedienfeldes�... -
Seite 8: Bohrschablone
Installation Bohrschablone ø 0,19" 3,19" (5 mm) (82 mm) - Seite 9 Installation Bohrschablone 1,5" (38 mm) ø 2,5" (64 mm)
-
Seite 10: Installation Anmerkungen
Installation Installation Anmerkungen Die Belüftungsöffnung auf der Rückseite des Bedienfeldes Die Rückseite des in�k1000+ sollte nicht angebracht sollte nicht verdeckt sein� sein, wo sich Wasser sammeln kann; schneiden Sie gegebenenfalls die Schale aus� Hauptbedienfeld 4° Abdeckung Wasser Bei der Installation des Bedienfeldes muss ein Gefälle von Installieren Sie das Bedienfeld mit Ausrichtung nach 4 Grad eingehalten werden�... - Seite 11 Installation Installationsfehler Während des Anschliessens des in�k1000+ an das Spa- Paket können folgende Fehlermeldungen auftreten� Befolgen Sie die Anweisungen in der Meldung oder erkundigen Sie sich bei Ihrem Händler nach mehr Informationen�...
-
Seite 12: Bedienfeld Funktionen
Bedienfeld Funktionen in.k1000+ Bedienfeld Layout All-on- oder All-off- Taste (One Touch- Weiterleitung zu Funktionsauswahlrad Aktivierung der letzten verwendeten (Einstellungen und zusätzliche Optionen) Einstellung) Modusauswahlrad (Einstellungen und Systemmeldungen Zubehör) auf dem Bildschirm und Erinnerung Interaktive Display-Symbole (Haupt-Spa-Funktionen) Power Berühren Sie den Bildschirm, um das Bedienfeld einzuschalten�... -
Seite 13: Ein-Und Ausschalten Des Zubehörs
Bedienfeld Funktionen Ein-und Ausschalten des Zubehörs Um ein Zubehör ein- oder auszuschalten, berühren Sie das entsprechende Symbol� Die Symbole werden animiert, wenn das Zubehör eingeschaltet ist� Die Animation stoppt, nach dem Ausschalten� Die angezeigten Symbole geben verschiedene Geschwindigkeiten der Aggregate Ihres Spa wieder�... -
Seite 14: Wassertemperatur
Bedienfeld Funktionen Wassertemperatur Die Temperatur, die unten im Bildschirm angezeigt wird, zeigt die aktuelle Wassertemperatur an� Stellen Sie die gewünschte Temperatur mit dem Nach-oben-und dem Nach-unten-Symbol ein� Der Einstellpunkt wird in Blau angezeigt� Nach drei Sekunden ohne Änderung am eingestellten Temperaturwert wird die aktuelle Wassertemperatur erneut angezeigt�... -
Seite 15: Kontrast Seite
Bedienfeld Funktionen Kontrast Seite Verwenden Sie diese Seite, um den Kontrast der Anzeige zu ändern� Schlafmodus Drücken Sie diese Taste, um direkt in den "Schlafmodus" zu gelangen� In diesem Modus wird vermieden, dass unbeabsichtigt eine Pumpe durch Wasserspritzer gestartet oder gestoppt wird� Einstellungen Auf der Seite Einstellungen können Sie folgende Änderungen vornehmen... -
Seite 16: Wasserpflege
Bedienfeld Funktionen Wasserpflege Die Seite für Wasserpflege hilft Ihnen bei der idealen Einstellung der Heiz-und Filterzeiten� Wählen Sie zwischen Abwesend, Standard, Energie- Sparmodus, Super-Energie Sparmodus, Wochenendmodus, je nach Ihrem Bedarf� Berühren Sie eine Zeile mit dem entsprechenden Wasserpflegemodus� Es erscheint eine grüne Anzeige zur Bestätigung�... -
Seite 17: Veränderung Der Einstellungen
Bedienfeld Funktionen Veränderung der Einstellungen Um den Modus der Wasserpflege zu verändern, berühren Sie das Stift- Symbol am rechten Rand der jeweiligen Wasserpflege, um das entsprechende Menü zu öffnen� Berühren Sie das ECO-Modus-Feld um die Economy- Einstellungen zu verändern, sowie das Filterzyklus- Feld, um die Filterzyklen und Zeiten zu verändern�... -
Seite 18: Erinnerung
Bedienfeld Funktionen Erinnerung Das in�k1000+ Bedienfeld stellt Erinnerungen zur Pflege Ihres Spa bereit: Spülen und Reinigung der Filter� Jedem Vorgang liegen Fristen für eine normale Nutzung des Spa zugrunde� Das Erinnerungs-Menü gibt Ihnen die Möglichkeit, die Zeit bis zur nächsten Pflege einzusehen; Sie können ebenfalls die Zeit zurücksetzen, wenn Sie den jeweiligen Service bereits erledigt haben�... -
Seite 19: Einstellung Des Datums
Bedienfeld Funktionen Einstellung des Datums Hier können Sie Jahr, Monat und Tag einstellen� Bewegen Sie einfach die entsprechende Spalte zu dem gewünschten Wert� Wenn Sie fertig sind, berühren Sie einfach das Kalender-Symbol auf der rechten Seite� Einstellung der Uhr Hier können Sie Stunden, Minuten und das Zeitformat einstellen�... -
Seite 20: Temperatur-Einheit
Bedienfeld Funktionen Temperatur-Einheit Wählen Sie die gewünschte Einheit für die Anzeige aus� Anzeige Seite In dieser Seite können Sie die Ausrichtung der Anzeige ändern� Kontrast Seite Berühren Sie die Zeile, welche Sie ändern wollen�... -
Seite 21: Auswahl Der Sprache
Bedienfeld Funktionen Auswahl der Sprache Hier wählen Sie die angezeigte Sprache des in�k1000+ Bedienfeldes� Bedienfeld lock/unlock (optional) Wenn diese Option aktiviert ist, kann der Benutzer das Bedienfeld teilweise oder vollständig sperren� Wenn der Benutzer die Tastatur sperren will, wird er aufgefordert einen 4-stelligen Code auzuwählen� Der gleiche Code wird benötigt, um die Tastatur zu entsperren�... -
Seite 22: Tastaturfarbe (Optional)
Bedienfeld Funktionen Tastaturfarbe (optional) Wenn diese Option verfügbar ist (abhängig von der Spa-Konfiguration), kann die Farbe des Bedienfeldrahmens geändert werden� 8 vordefinierte Farben stehen zur Verfügung� Wenn in�mix installiert ist, kann die Tastaturrandfarbe auch einer in�mix- Zone zugeordnet werden� Elektrische Konfiguration Nehmen Sie hier keine Veränderungen vor, wenn Sie kein qualifizierter Elektriker sind. -
Seite 23: Select Logo
Bedienfeld Funktionen Select logo Nach Bestätigung wird ein "Reset" durchgeführt, um das System neu zu konfigurieren� Sie werden aufgefordert, die Symbole für den "sleep-Modus" auszuwählen� WLan (in.touch) Diese Seite ermöglicht, in�touch mit einem Netzwerk zu verbinden, bzw� die Netzwerkeinstellungen zu verändern� Mehr Informationen zu weiteren Methoden von in�touch- Verbindungen finden Sie im in�touch-Handbuch�... -
Seite 24: Wlan (In.touch 2)
Bedienfeld Funktionen WLan (in.touch 2) Wenn ein in�touch 2 erkannt wurde, erscheint dieses in der Anzeige� Miscellaneous (Sonstiges) In diesem Menü können Sie die Option "warmes Wetter" und Info-Nachrichten im Media Center ändern� Warmes Wetter Wenn eine Pumpe läuft, erzeugt sie Wärme, die Ihre Wassertemperatur erhöhen kann�... -
Seite 25: Info-Meldungen
Bedienfeld Funktionen Info-Meldungen Drücken Sie die "Anzeigen"-Taste um Info-Meldungen zu verändern� Wenn "Anzeige ausblenden" ausgewählt ist, wird die SWM-Anzeige für Smart Winter Mode nur angezeigt, wenn ein SWM-Spülzyklus in Aktion ist� Anderenfalls wird SWM immer dann angezeigt, wenn entsprechend kalte Bedingungen für diesen Modus bestehen�... -
Seite 26: Schwimmfunktionen
Bedienfeld Funktionen Schwimmfunktionen Dieses Menü ist nur verfügbar, wenn die Option Schwimmen in der Spa-Konfiguration aktiviert ist� Die Dauer aller Trainingsübungen und die Intensität aller Übungen sind auf dieser Seite eingestellt� Die Anzahl der verfügbaren Intensitäten hängen von der Konfiguration des Swim-Spa und von der ausgewählten Trainingsübung ab, deren Name oben auf dem Bildschirm angezeigt wird�... -
Seite 27: Vorbereitungszeit
Bedienfeld Funktionen Schrittzeit Auf dieser Seite können Sie die Schrittzeit für die Trainingseinheit einstellen� Die Schrittzeit gilt für alle Trainingsübungen außer bei den Einstellungen Ausdauer, Kraft und Personalisiert. Vorbereitungszeit Auf dieser Seite können Sie die Vorbereitungszeit einstellen� Die Vorbereitung ermöglicht es dem Schwimmer, zwischen dem Zeitpunkt, an dem er auf die Schaltfläche "Start"... - Seite 28 Bedienfeld Funktionen Trainingsübungen Auf der Auswahlseite für Trainingsübungen können Sie die gewünschte Trainingsübung auswählen� Die aktuell ausgewählte Übung ist markiert und mit einem grünen Häkchen versehen� Um eine andere Übung auszuwählen, blättern Sie einfach durch die Liste und klicken auf ihren Namen� Ausdauer: Bei dieser Trainingsübung wird das Schwimmtraining über die gesamte Dauer...
-
Seite 29: Personalisierte Einstellungen Dertrainigsübungen
Bedienfeld Funktionen Personalisierte Einstellungen derTrainigsübungen Auf dieser Seite können Sie eine personalisierte Trainingsübung erstellen� Zeichnen Sie einfach das gewünschte Trainingsmuster auf dem Bildschirm und / oder passen Sie jeden einzelnen Schritt an die gewünschte Intensität an� Die Dauer der 20 verfügbaren Schritte wird an die im Hauptfenster gewählte Dauer angepasst�... - Seite 30 Bedienfeld Funktionen Schwimm workout Wenn Sie die Start-Taste drücken, wird der Vorbereitungszähler angezeigt und beginnt herunterzuzählen, sodass der Schwimmer in Position gebracht werden kann, bevor die Schwimmsitzung startet� Sie können die Pausetaste drücken, um die Trainingseinheit zu unterbrechen und um auf die Startseite zurückzukehren�...
-
Seite 31: In.stream 2 Funktionen
Bedienfeld Funktionen in.stream 2 Funktionen Dieses Menü ist nur verfügbar, wenn eine in�stream 2 Audio Station als Spa-Zubehör erkannt wurde� Mit dieser Seite können Sie die aktiven Audio Resourcen ansteuern� Beachte: Nur die Funktionen, welche das Gerät unterstützt, werden angezeigt� Von dieser Seite aus können Sie folgendes steuern: •... -
Seite 32: Lautsprechereinstellungen
Bedienfeld Funktionen Lautsprecher Einstellungen Bewegen Sie die Schieberegler, um die Balance, den Fader und den Subwoofer einzustellen� Die Symbole für Fader und Subwoofer erscheinen nur, wenn die entsprechenden Komponenten an in�stream 2 angeschlossen sind� Ursprung Menü Um den Audio-Ursprung zu ändern, tippen Sie auf die gewünschte Quelle�... -
Seite 33: In.clear Funktionen
Bedienfeld Funktionen in.clear Funktionen Dieses Menü steht nur zur Vefügung wenn in�clear im Spa-Zubehör erkannt wurde� Das in�k1000+ Bedienfeld kann zusammen mit dem in�clear sanitation-System verwendet werden� Das in.clear Menü erlaubt Ihnen die Konfiguration der Pflege und Boost- Einstellungen� Das in�clear Hauptmenü zeigt den momentanen Status an�... - Seite 34 Bedienfeld Funktionen Verändern des Boost-Levels Der Boost - Level wird verwendet, um die gewünschte Anzahl der Boosts einzustellen� Als Daumenregel gilt: der Grad entspricht der Anzahl von Nutzern des Spas� 5 Minuten nach Starten einer Pumpe wird der Boost- Modus aktiviert� Veränderung des Konzentrationsgrades Der Konzentrationsgrad kann verändert werden und muss mit einem Testkit ermittelt werden�...
-
Seite 35: In.mix Funktionen
Bedienfeld Funktionen in.mix Funktionen Dieses Menü wird angezeigt, wenn in�mix als Zubehör angeschlossen ist und vom System erkannt wird� Werkseitig geht das Menü auf zone 2, wenn Sie das in�mix -Menü aufrufen� Synkronisation/ Desynkronisation Symbol Farb-Rad Regenbogen-Symbol Zone 1 Modus Auswahl: Zone 2 in�mix Symbol Zone 3... -
Seite 36: Fehlermeldungen
Fehlermeldungen Die unten gezeigte Tabelle zeigt verschiedene Fehlermeldungen, die auf dem Haupt-Bildschirm erscheinen können� Sehen Sie im Bereich Fehlerbehebung und Fehlermeldungen des Handbuches Ihres Spa-Paketes nach� Beachten Sie, dass bei einer Swimspa-Konfiguration die Fehlermeldung vom Master, bzw� Slave-Spa-Paket kommen kann� Code Message High Limit -Schaltung wurde ausgelöst... -
Seite 37: Ausstattungstabelle
Ausstattungstabelle Die folgende Tabelle zeigt die Ausstattung und/oder Optionen, welche für das in�k1000+ Bedienfeld zur Verfügung stehen, sowie die neueste Software-Version, die für die Ausstattung/Option zur Verfügung steht� Alle neueren Versionen unterstützen die Ausstattung weiterhin� Anmerkung in�k1000+ besitzt alle Funktionen des in�k1000� Bedienfeld Funktionen Früheste Version Schwimmfunktionen... -
Seite 38: Spezifikationen
Spezifikationen Modell Teile Nummer Bezeichnung in�k1000+ 0607-005033 IN�K1000-V2-BK-GE1 in�k1000+ 25' cable 0607-005036 IN�K1000-V2-BK-25FT-GE3 in�k1000+ chinese 0607-005035 IN�K1000-V2-BK-CHINESE-GE1 in�k1001+ 0607-008087 IN�K1001-V2-CL-GE1 in�k1001+ 25' cable 0607-008088 IN�K1001-V2-CL-25FT-GE2 Umgebung Betriebstemperatur: -4°F (-20°C) bis 149°F (65°C) Lagertemperatur: -22°F (-30°C) bis 185°F (85°C) Schutz gegen Wasser: IPX5 Mechanisch Gewicht:... - Seite 39 9919-101608-B Rev. 04-2019 Gecko Alliance 450 des Canetons, Québec (Qc), G2E 5W6 Canada, 1.800.78.GECKO © Groupe Gecko Alliance inc., 2019 Alle Handelsmarken oder eingetragenen Handelsmarken www.geckoalliance.com sind Besitz der jeweiligen Eigentümer. Gedruckt in Kanada...
