ist beliebig. Sie sollte jedoch so gewählt werden, dass kein grober Schmutz in die benutzten Öffnungen eindringen
kann. Nicht benutzte Betätigeröffnungen sind mit Schlitzverschlüssen zu verschließen.
Der Betätiger ist durch geeignete Maßnahmen (Verwendung von Einwegschrauben, Verkleben, Aufbohren von
2
Schraubenköpfen, Verstiften) an der Schutzeinrichtung unlösbar zu befestigen und gegen Verschieben zu sichern.

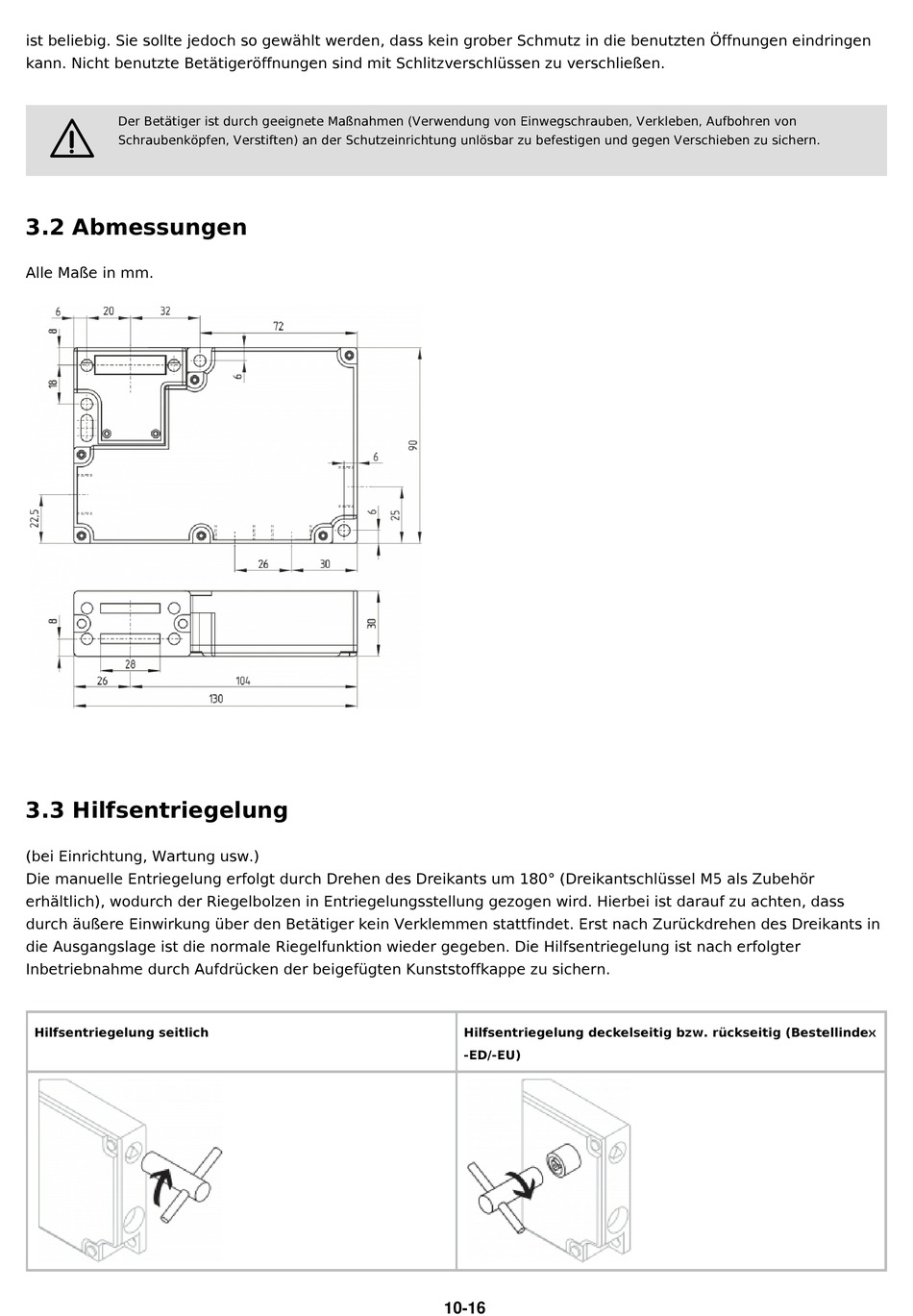

3.2 Abmessungen
Alle Maße in mm.
3.3 Hilfsentriegelung
(bei Einrichtung, Wartung usw.)
Die manuelle Entriegelung erfolgt durch Drehen des Dreikants um 180° (Dreikantschlüssel M5 als Zubehör
erhältlich), wodurch der Riegelbolzen in Entriegelungsstellung gezogen wird. Hierbei ist darauf zu achten, dass
durch äußere Einwirkung über den Betätiger kein Verklemmen stattfindet. Erst nach Zurückdrehen des Dreikants in
die Ausgangslage ist die normale Riegelfunktion wieder gegeben. Die Hilfsentriegelung ist nach erfolgter
Inbetriebnahme durch Aufdrücken der beigefügten Kunststoffkappe zu sichern.
Hilfsentriegelung seitlich
Hilfsentriegelung deckelseitig bzw. rückseitig (Bestellindex
-ED/-EU)
10-16
