10) Řezací nůž (pouze u modelů Extol ®Premium
8895005 a Extol ®Premium 8895041; nůž se liší
provedením dle modelu)
11) Nasávací otvory

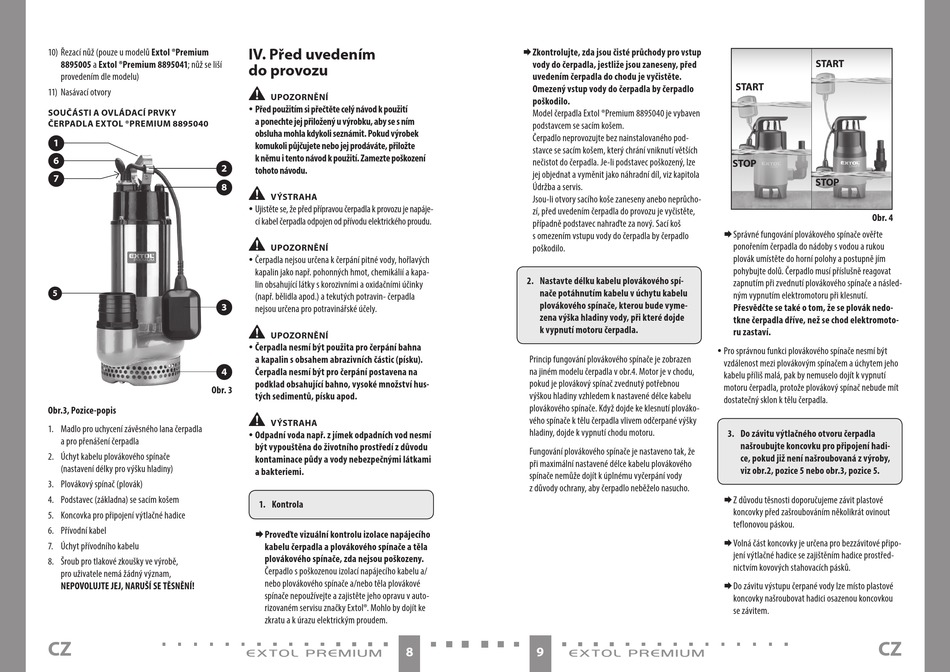

SOUČÁSTI A OVLÁDACÍ PRVKY
ČERPADLA EXTOL ®PREMIUM 8895040
1
6
2
7
8
5
3
4
Obr. 3
Obr.3, Pozice-popis
1. Madlo pro uchycení závěsného lana čerpadla
a pro přenášení čerpadla
2. Úchyt kabelu plovákového spínače
(nastavení délky pro výšku hladiny)
3. Plovákový spínač (plovák)
4. Podstavec (základna) se sacím košem
5. Koncovka pro připojení výtlačné hadice
6. Přívodní kabel
7. Úchyt přívodního kabelu
8. Šroub pro tlakové zkoušky ve výrobě,
pro uživatele nemá žádný význam,
NEPOVOLUJTE JEJ, NARUŠÍ SE TĚSNĚNÍ!
CZ
IV. Před uvedením
do provozu
•
UPOZORNĚNÍ
y Před použitím si přečtěte celý návod k použití
a ponechte jej přiložený u výrobku, aby se s ním
obsluha mohla kdykoli seznámit. Pokud výrobek
komukoli půjčujete nebo jej prodáváte, přiložte
k němu i tento návod k použití. Zamezte poškození
tohoto návodu.
•
VÝSTRAHA
y Ujistěte se, že před přípravou čerpadla k provozu je napáje-
cí kabel čerpadla odpojen od přívodu elektrického proudu.
•
UPOZORNĚNÍ
y Čerpadla nejsou určena k čerpání pitné vody, hořlavých
kapalin jako např. pohonných hmot, chemikálií a kapa-
lin obsahující látky s korozivními a oxidačními účinky
(např. bělidla apod.) a tekutých potravin- čerpadla
nejsou určena pro potravinářské účely.
•
UPOZORNĚNÍ
y Čerpadla nesmí být použita pro čerpání bahna
a kapalin s obsahem abrazivních částic (písku).
Čerpadla nesmí být pro čerpání postavena na
podklad obsahující bahno, vysoké množství hus-
tých sedimentů, písku apod.
•
VÝSTRAHA
y Odpadní voda např. z jímek odpadních vod nesmí
být vypouštěna do životního prostředí z důvodu
kontaminace půdy a vody nebezpečnými látkami
a bakteriemi.
1. Kontrola
P roveďte vizuální kontrolu izolace napájecího
kabelu čerpadla a plovákového spínače a těla
plovákového spínače, zda nejsou poškozeny.
Čerpadlo s poškozenou izolací napájecího kabelu a/
nebo plovákového spínače a/nebo těla plovákové
spínače nepoužívejte a zajistěte jeho opravu v auto-
rizovaném servisu značky Extol®. Mohlo by dojít ke
zkratu a k úrazu elektrickým proudem.
8
Z kontrolujte, zda jsou čisté průchody pro vstup
vody do čerpadla, jestliže jsou zaneseny, před
uvedením čerpadla do chodu je vyčistěte.
Omezený vstup vody do čerpadla by čerpadlo
poškodilo.
Model čerpadla Extol ®Premium 8895040 je vybaven
podstavcem se sacím košem.
Čerpadlo neprovozujte bez nainstalovaného pod-
stavce se sacím košem, který chrání vniknutí větších
nečistot do čerpadla. Je-li podstavec poškozený, lze
jej objednat a vyměnit jako náhradní díl, viz kapitola
Údržba a servis.
Jsou-li otvory sacího koše zaneseny anebo neprůcho-
zí, před uvedením čerpadla do provozu je vyčistěte,
případně podstavec nahraďte za nový. Sací koš
s omezením vstupu vody do čerpadla by čerpadlo
poškodilo.
2. Nastavte délku kabelu plovákového spí-
nače potáhnutím kabelu v úchytu kabelu
plovákového spínače, kterou bude vyme-
zena výška hladiny vody, při které dojde
k vypnutí motoru čerpadla.
Princip fungování plovákového spínače je zobrazen
na jiném modelu čerpadla v obr.4. Motor je v chodu,
pokud je plovákový spínač zvednutý potřebnou
výškou hladiny vzhledem k nastavené délce kabelu
plovákového spínače. Když dojde ke klesnutí plováko-
vého spínače k tělu čerpadla vlivem odčerpané výšky
hladiny, dojde k vypnutí chodu motoru.
Fungování plovákového spínače je nastaveno tak, že
při maximální nastavené délce kabelu plovákového
spínače nemůže dojít k úplnému vyčerpání vody
z důvody ochrany, aby čerpadlo neběželo nasucho.
9
START
START
STOP
STOP
Obr. 4
S právné fungování plovákového spínače ověřte
ponořením čerpadla do nádoby s vodou a rukou
plovák umístěte do horní polohy a postupně jím
pohybujte dolů. Čerpadlo musí příslušně reagovat
zapnutím při zvednutí plovákového spínače a násled-
ným vypnutím elektromotoru při klesnutí.
Přesvědčte se také o tom, že se plovák nedo-
tkne čerpadla dříve, než se chod elektromoto-
ru zastaví.
y Pro správnou funkci plovákového spínače nesmí být
vzdálenost mezi plovákovým spínačem a úchytem jeho
kabelu příliš malá, pak by nemuselo dojít k vypnutí
motoru čerpadla, protože plovákový spínač nebude mít
dostatečný sklon k tělu čerpadla.
3. Do závitu výtlačného otvoru čerpadla
našroubujte koncovku pro připojení hadi-
ce, pokud již není našroubovaná z výroby,
viz obr.2, pozice 5 nebo obr.3, pozice 5.
Z důvodu těsnosti doporučujeme závit plastové
koncovky před zašroubováním několikrát ovinout
teflonovou páskou.
V olná část koncovky je určena pro bezzávitové připo-
jení výtlačné hadice se zajištěním hadice prostřed-
nictvím kovových stahovacích pásků.
D o závitu výstupu čerpané vody lze místo plastové
koncovky našroubovat hadici osazenou koncovkou
se závitem.
