Clarson CS60 Installationsanleitung Seite 4

Notizen:
6

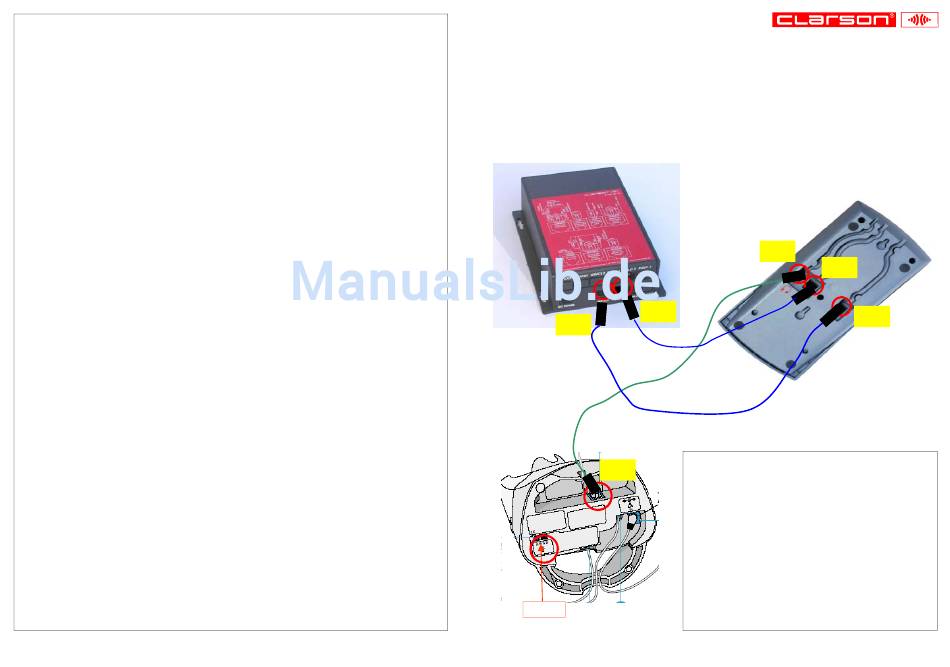

Anschluss des CS60 Headset-Systems
am Mikrofon-Lautsprecher-Pult PUBLIC III
Zentraleinheit
Ref. 40.054.311
RJ 45
8-polig
RJ 45
8-polig
RJ 10
4-polig
Pos. B
Mikrofon-Lautsprecher-Pult
- Unterseite -
Ref. 40.054.301
RJ 10
4-polig
RJ 45
8-polig
RJ 45
8-polig
Ref. 40.054.327
Patchkabel mit Western-Modular-Stecker
RJ45 (8/8-polig), 3 m
Zentraleinheit <—> Mikrofon-Lautsprecher-Pult
Ref. 40.054.376
Patchkabel mit Western-Modular-Stecker
RJ10 (4/4-polig), 3 m
Mikrofon-Lautsprecher-Pult >—> Basisstation CS60
Ref. 40.054.378
Patchkabel mit Western-Modular-Stecker
RJ45 / RJ10 (8/4-polig), 3 m
Zentraleinheit <—> Basisstation CS60
3
