Montage-Anleitung

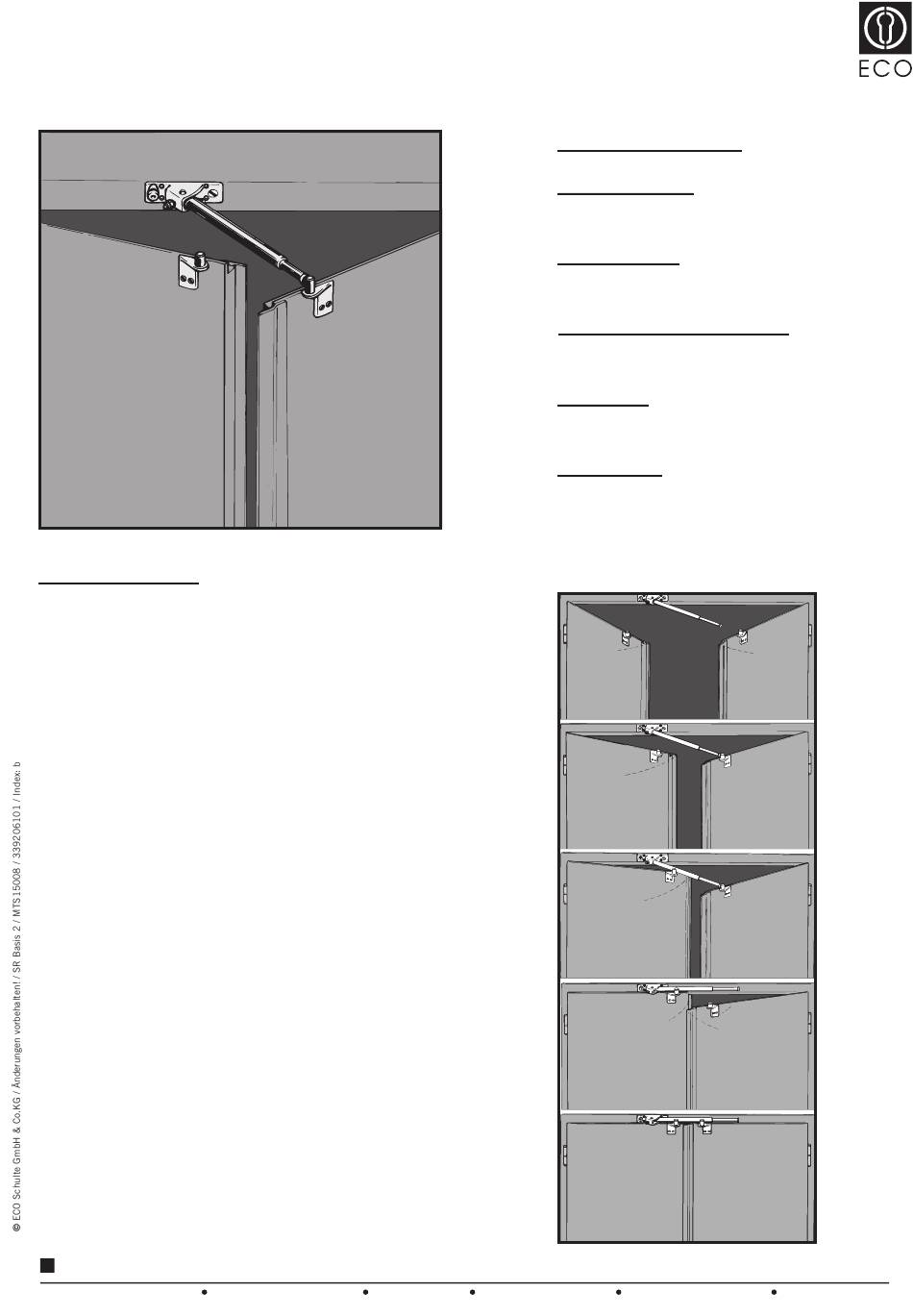

Funktionsweise:
Werden die beiden Türflügel einer Tür geöffnet, so
richtet sich der Teleskoparm des Schließfolgereglers
SR Basis 2 aufgrund der integrierten Schenkelfeder
automatisch auf.
Der Schließfolgeregler bestimmt die Schließreihen-
folge der beiden Türflügel: der Schloßflügel, der zu-
letzt schließen soll, stößt mit dem Zapfen seines
Stützwinkels auf den federnd gelagerten Teleskop-
arm des Schließfolgereglers und bleibt in dieser
Stellung ...
... bis der Riegelflügel beim Schließen mit seinem
Mitnehmerzapfen seitlich an den Teleskoparm des
Schließfolgereglers gelangt und ...
... den Teleskoparm des Schließfolgereglers flach an
die Türzarge klappt. Dadurch wird der Schloßflügel
freigegeben, so dass ...
... der Schloßflügel ebenfalls vollständig schließen
kann.
SYSTEMTECHNIK FÜR DIE TÜR
ECO Schulte GmbH & Co. KG
Schließfolgeregler ECO SR Basis 2
Iserlohner Landstraße 89
58706 Menden
Technische Daten:
Türflügelgewicht:
max. 200kg je Türflügel
Türflügelbreite:
bis 1,60m je Türflügel
Platzbedarf oberhalb der Tür:
min. 30 mm
Oberfläche:
galvanisch verzinkt (silberfarbig)
Lieferumfang
Schließfolgeregler, 2 Stützwinkel
6 Schrauben M8
Tel. 0(23 73) 92 76-0
Fax. 0(23 73) 92 76-70
1
www.eco-schulte.de
