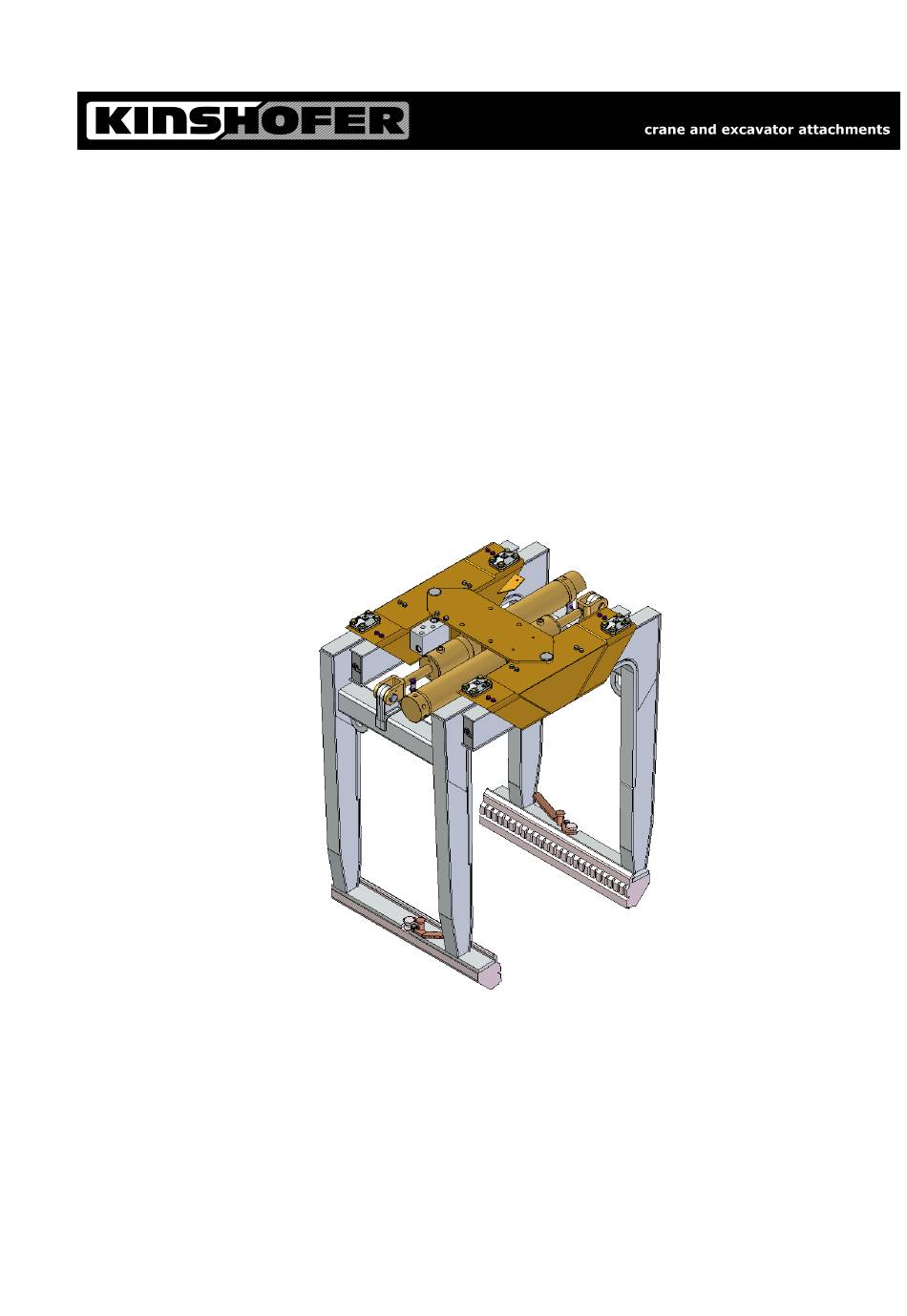

- Seite 1 Servicehandbuch für Steinstapelzange Service manual for Brick Stack Grapple KM 332 August 2018...
- Seite 2 KInshofer Artikelnr. Type Article no. KM 332-850 S32E58S01D KM 332-1000 S32E10S01D KM 332-1000-S S32E10S03D KM 332-1200 S32E12S01D KM 332-1300 S32E13S01D KM 332-1300-S S32E13S03D Copyright Alle Rechte sind vorbehalten. Diese Dokumentation darf ohne ausdrückliche Einwilligung des Herstellers weder vervielfältigt, bearbeitet, übersetzt, digital gespeichert noch an Dritte weitergegeben werden. Kopien können vom Hersteller gegen eine geringe Gebühr bezogen werden.
- Seite 3 KInshofer Inhaltsverzeichnis / Content Demontage der Steinstapelzange ................4 Auswechseln der Dichtungen im Hydraulikzylinder ............. 9 Entlüftungssystem bei Differenzialzylindern .............. 10 Absolute Druckanzeige am Manometer bei der KM332 ..........10 Absolute Druckanzeige am Manometer nur KM333 ..........11 Montage der Steinstapelzange .................. 12 Demontage und Montage Zubehör................
- Seite 4 KInshofer Demontage der Steinstapelzange Warnung vor unerwarteter Inbetriebnahme! Sichern Sie das Lastaufnahmemittel so, dass es während jeglicher Arbeiten nicht in Betrieb genommen werden kann. • Die Steinstapelzange auf sicherem Untergrund abstellen. • Auszieharme (120) ausbauen nur bei der KM332-V und KM333-V.
- Seite 5 KInshofer • Die Steinstapelzange in max. Öffnungsweite auseinanderfahren, den Restdruck bei ausgeschalteter Hydraulikanlage im Hydrauliksystem durch mehrmaliges Betätigen des Bedienhebels in beide Richtungen abbauen. • Die Greifarme (90) demontieren. Je vier Sicherungsschrauben (24, M12) der vier Hauptgleitlager (siehe Ersatzteilliste) lösen, den Lagerdeckel (20), die PU-Feder (21), die Lagerpfanne (22) und das Gleitstück (23) entfernen.
- Seite 6 KInshofer • Die Gleitschienen und 33) bei der KM332 demontieren. Am Führungskörper (10) oben je vier Sicherungsschrauben und 32, M 8) lösen und die Gleitschienen (30) herausnehmen. Am Führungskörper (10) unten je vier Sicherungsschrauben (34, M 8) lösen und die Gleitschienen (33) herausnehmen.
- Seite 7 KInshofer • Die Führungsbolzen (40) bei der KM332 demontieren. Am Führungskörper (10) die Buchsenabdeckung (42) herausziehen und den Abschlussdeckel (43) durch Lösen der Sicherungsschrauben (44, M 6) entfernen. Den Führungsbolzen (40) mit geeignetem Werkzeug (z.B. Durchschlag) aus dem Führungskörper (10) austreiben.
- Seite 8 KInshofer • Nur für KM332V/KM333V: Das Abschaltventil (100) abbauen. Das Abschaltventil (100) ist am Greifarm 101 90 (90) befestigt. Am Abschaltventil (100) zwei Zylinderschrauben (101, M 8) lösen und entfernen. Bild 1.9 Das Druckbegrenzungsventil (V10.1) mit einem Gabelschlüssel aus dem V10.1...
- Seite 9 KInshofer Auswechseln der Dichtungen im Hydraulikzylinder Stangenführung (30) herausschrauben. Kolbenstange (40) aus dem Zylinder herausziehen. Kolben (20) von der Kolbenstange (40) schrauben. Sämtliche Dichtungen (80) und O-Ring (82, leicht ölen) durch neue ersetzen, wobei die neuen Teile keinesfalls beschädigt werden dürfen.
- Seite 10 KInshofer Entlüftungssystem bei Differenzialzylindern Um Differenzialzylinder entlüften zu können ( Neueinbau, Wechseln der Schläuche ), ist in jedem Zylinder ein automatisches Entlüftungsventil eingebaut. Die Funktionsweise des Ventils A : Beim Öffnen der Zange bis auf Endanschlag des Hydraulikzylinders 1 wird Stößel A betätigt, der einen Ölfluss zwischen Kolbenseite B1 und Stangenseite C1 herstellt.
- Seite 11 KInshofer Das Verhältnis der Kreisfläche B2 zur Stangenfläche C1 ist jedoch gleich groß und garantiert somit einen optimalen Gleichlauf. Zum besseren Verständnis wird auf der inneren Skala der Einstelldruck des Druckbegrenzungsventils angezeigt. Absolute Druckanzeige am Manometer nur KM333 Die verringerte Druckanzeige bei Differenzialzylindern entsteht durch die in Reihe angeschlossenen Zylinder.
- Seite 12 KInshofer Montage der Steinstapelzange • Für Anzugsmomente siehe Kapitel Tabelle 1 (Seite 22) • Den Steuerblock (V10) montieren. Den Steuerblock (V10) an die Oberplatte vom Führungskörper (10) anpassen und mit zwei Sicherungsschrauben (V20, M10) befestigen. Bild 2.1 • Die Führungsbolzen (40) montieren beim KM332.
- Seite 13 KInshofer • Die Gleitschienen und 33) montieren bei der KM332. Die Gleitschienen (30) oben im Führungskörper (10) positionieren und mit je vier Sicherungsschrauben 32, M 8) befestigen. Die Gleitschienen (33) unten im Führungskörper (10) positionieren und mit je vier Sicherungsschrauben (34, M 8) befestigen.
- Seite 14 KInshofer • Den Führungskörper (10) auf einen geeigneten Untergrund ablegen und gegen Herunterfallen sichern. • Die Hydraulikzylinder und 60) einbauen. In den Führungskörper (10) die Kugelpfanne (54) einsetzen. Den Hydraulikzylinder (50) in die Bohrung des Führungskörpers (10) einsetzen. Den Kugelring (55) auf den Hydraulikzylinder (50) aufschieben.
- Seite 15 KInshofer Bei neuen Gleitschienen kann es notwendig sein, die Greifarme hydraulisch einzuziehen. Dazu den Hydraulikzylinder ganz ausfahren und mit kunststoffummanteltem Seil oder Ähnlichem den Greifarm mit der Lasche des Hydraulikzylinders verbinden. Durch Betätigen der Funktion „Schließen“ den Greifarm vorsichtig in den Führungskörper ziehen.
- Seite 16 KInshofer Den Verstellhebel (93) auf den Greifarm (90) aufstecken und mit Sicherungsschraube (94, M8) anziehen. Bild 2.9 • Den Drehmotor (ROT) anbauen. • Vor der Montage des Drehmotors sind alle Kontaktstellen vom Lack zu befreien. Den Drehmotor (ROT) auf die Oberplatte vom Führungskörper (10) anpassen und...
- Seite 17 KInshofer Abbau Den Rasthebel (140) in die geöffnete Stellung schwenken Die Anpressschiene (APS) nach unten drehen und von der Aufnahmeschiene (AS) entnehmen. (siehe Bild 3.1.1) Höhenanschlag an- und abbauen Am Führungskörper (10) sind für den Höhenanschlag (HA) vier Vierkantrohre (H20) angeschweißt.
- Seite 18 KInshofer Hydraulikplan DK – Abschaltventil nur für KM332V und KM333V RV – Rückschlagventil Sv1 – Druckbegrenzungsventil SB – Ventilblock A/B – Hydraulische Anschlüsse Öffnen-Schließen Z2 – Hydraulischer Anschluss Zylinder K1;K2 –Hydraulische Anschlüsse zum Abschaltventil Schraubenübersicht und Anzugsmomente Tabelle 1 Schrauben- und Mutterntyp...
- Seite 19 KInshofer Ersatzteil-Stücklisten und Zeichnungen / Spare parts list and drawing Bestellung Die folgenden Seiten informieren über die verfügbaren Ersatzteile, die in den Explosionszeichnungen leicht zu finden sind. Für eine Bestellung von Ersatzteilen müssen die Artikelnummer, die Stückzahl und die Seriennummer des Gerätes angegeben werden.
- Seite 20 KInshofer Steinstapelzange / Brick stack grapple KM332 (Blatt 1) KM 332 06.08.2018...
- Seite 21 KInshofer Pos. Bezeichnung Description Artikel-Nr. Menge Abmessung Bemerkung Remarks Order No. Qty. Dimension Führungskörper center section 351013246 Distanzblech distance plate 383064317 Lagerdeckel bearing cover 383013212 PU-Feder PU-spring 185014900 40x10x10 Lagerpfanne stepp bearing 383013112 Gleitstück slide part 383013113 M12x25 verzinkt Sicherungsschraube...
- Seite 22 KInshofer Steinstapelzange / Brick stack grapple KM332 (Blatt 2) KM 332 06.08.2018...
- Seite 23 KInshofer Pos. Bezeichnung Description Artikel-Nr. Menge Abmessung Bemerkung Remarks Order No. Qty. Dimension hydraulic ram Hydraulikzylinder without ohne Manometer manometer 201050135 D95/30 H 542 ÖW 400-1400 OW 400-1400 201012902 D95/30 H 742 ÖW 400-1800 OW 400-1800 Verschraubung screw fitting 291091382 SWVE 12-LR G3/8"...
- Seite 24 KInshofer Steinstapelzange / Brick stack grapple KM332 (Blatt 3/1) Lagersätze / Bearing sets KM 332 06.08.2018...
- Seite 25 KInshofer Pos. Bezeichnung Description Artikel-Nr. Menge Abmessung Bemerkung Remarks Order No. Qty. Dimension nur kpl. replace only secondary gültig bis / valid to Lagersatz the cpl. Nebengleitlager lang sliding bearing, kpl. long cpl. 375013292 April 2014 austauschen bearing set Gleitschiene mit...
- Seite 26 KInshofer Steinstapelzange / Brick stack grapple KM332 (Blatt 3/2) Lagersätze / Bearing sets KM 332 06.08.2018...
- Seite 27 KInshofer Pos. Bezeichnung Description Artikel-Nr. Menge Abmessung Bemerkung Remarks Order No. Qty. Dimension nur kpl. replace only gültig bis / valid to Lagersatz the cpl. main sliding Hauptgleitlager kpl. bearing cpl. 375013283 April 2014 austauschen bearing set Lagerdeckel bearing cover...
- Seite 28 KInshofer Hydraulikzylinder / Hydraulic ram 201050134 / 201050135 ÖW/OW 400-1400 Montagehinweise / Mounting instructions / Instructions d’assemblage Verschraubung Gewinde Anziehmoment Sicherung Threaded union Screw thread Tightening moment Thread securing Raccord à vis Filetage Couple de démarrage Frein d’écrou Verschraubung Screw fitting G 3/8“...
- Seite 29 KInshofer Pos. Bezeichnung Description Artikel-Nr. Menge Abmessung Bemerkung Remarks Order No. Qty. Dimension with Zylinderrohr cylinder tube 229050115 201050134 Manometer manometer ohne without 229050116 201050135 Manometer manometer Kolben piston 225050129 201050134 225050130 201050135 Stangenführung piston rod guide 228050131 201050134 228050132...
- Seite 30 KInshofer Hydraulikzylinder / Hydraulic ram 201012901 / 201012902 ÖW/OW 400-1800 Montagehinweise / Mounting instructions / Instructions d’assemblage Verschraubung Gewinde Anziehmoment Sicherung Threaded union Screw thread Tightening moment Thread securing Raccord à vis Filetage Couple de démarrage Frein d’écrou Verschraubung Screw fitting G 3/8“...
- Seite 31 KInshofer Pos. Bezeichnung Description Artikel-Nr. Menge Abmessung Bemerkung Remarks Order No. Qty. Dimension with Zylinderrohr cylinder tube 229012903 201012901 Manometer manometer ohne without 201012902 229012904 Manometer manometer 201012901 Kolben piston 225050129 225050130 201012902 Stangenführung piston rod guide 228050131 201012901 228050132...
- Seite 32 KInshofer Ventilaufbau mit Steuerblock / Control block assembly with Control block ET 850 399050225 ET 1000 / ET 1300 399050226 KM 332 06.08.2018...
- Seite 33 KInshofer Pos. Bezeichnung Description Artikel-Nr. Menge Abmessung Bemerkung Remarks Order No. Qty. Dimension fehlende Pos. siehe missing pos. control block Ersatzteilliste see spare Ventilaufbau mit assembly with Seite 23 und part list page Steuerblock control block 399050225 ET 850 23 and 25...
- Seite 34 Doherty Couplers & Attachments PO Box 9339, Greerton Tauranga 3142 Tel.: +64 7 574 3000 Fax: +64 7 574 8030 Email: sales@dohertydirect.net www.dohertydirect.net KINSHOFER is an ISO 9001 certified Company DVS ZERT is a registred trademark of DVS ZERT e.V., Düsseldorf...
