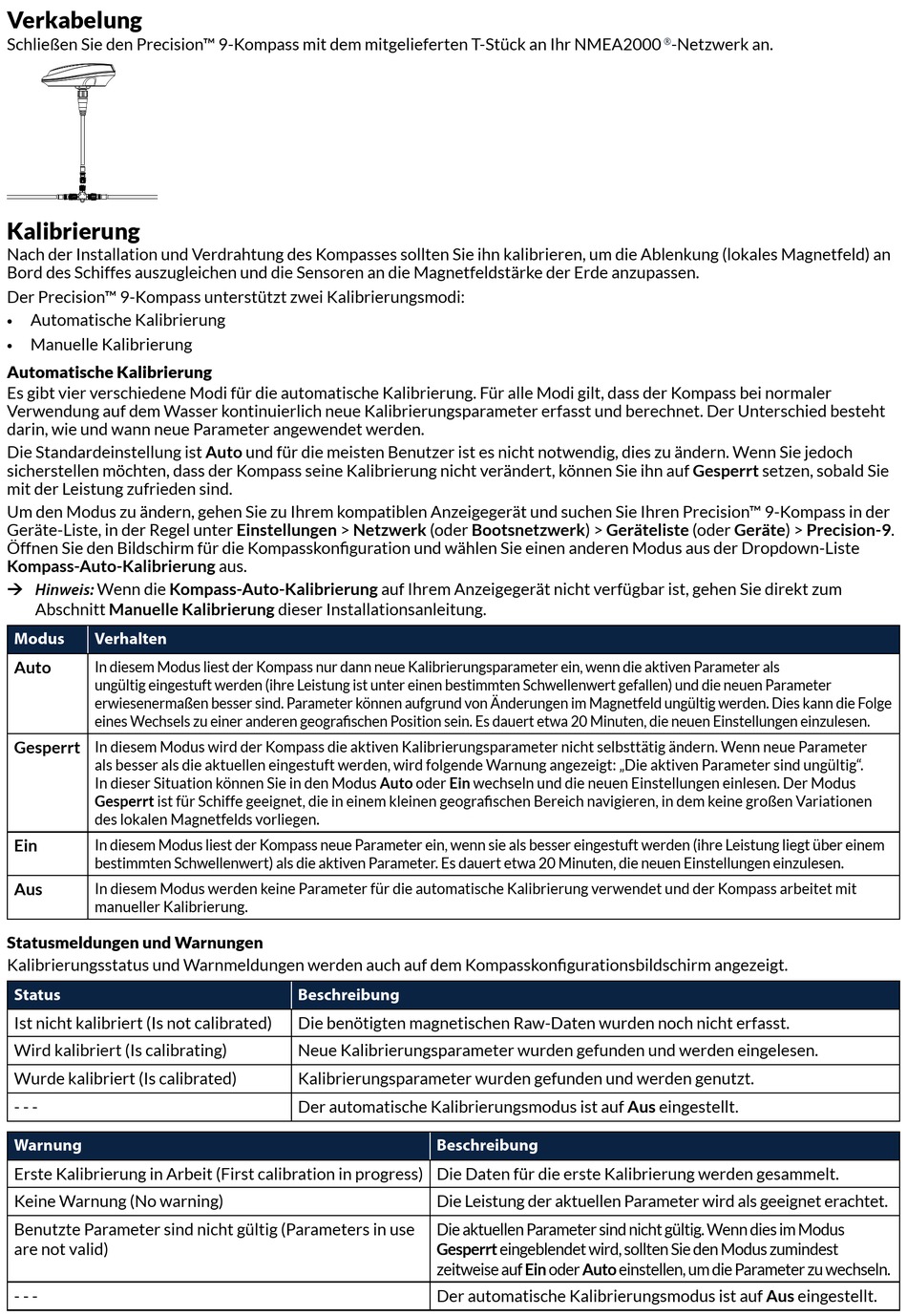

Navico Precision 9 Installationsanleitung Seite 2

Verkabelung
Schließen Sie den Precision™ 9-Kompass mit dem mitgelieferten T-Stück an Ihr NMEA2000
Kalibrierung
Nach der Installation und Verdrahtung des Kompasses sollten Sie ihn kalibrieren, um die Ablenkung (lokales Magnetfeld) an
Bord des Schiffes auszugleichen und die Sensoren an die Magnetfeldstärke der Erde anzupassen.
Der Precision™ 9-Kompass unterstützt zwei Kalibrierungsmodi:
•
Automatische Kalibrierung
•
Manuelle Kalibrierung
Automatische Kalibrierung
Es gibt vier verschiedene Modi für die automatische Kalibrierung. Für alle Modi gilt, dass der Kompass bei normaler
Verwendung auf dem Wasser kontinuierlich neue Kalibrierungsparameter erfasst und berechnet. Der Unterschied besteht
darin, wie und wann neue Parameter angewendet werden.
Die Standardeinstellung ist Auto und für die meisten Benutzer ist es nicht notwendig, dies zu ändern. Wenn Sie jedoch
sicherstellen möchten, dass der Kompass seine Kalibrierung nicht verändert, können Sie ihn auf Gesperrt setzen, sobald Sie
mit der Leistung zufrieden sind.
Um den Modus zu ändern, gehen Sie zu Ihrem kompatiblen Anzeigegerät und suchen Sie Ihren Precision™ 9-Kompass in der
Geräte-Liste, in der Regel unter Einstellungen > Netzwerk (oder Bootsnetzwerk) > Geräteliste (oder Geräte) > Precision-9.
Öffnen Sie den Bildschirm für die Kompasskonfiguration und wählen Sie einen anderen Modus aus der Dropdown-Liste
Kompass-Auto-Kalibrierung aus.
¼ Hinweis: Wenn die Kompass-Auto-Kalibrierung auf Ihrem Anzeigegerät nicht verfügbar ist, gehen Sie direkt zum
Abschnitt Manuelle Kalibrierung dieser Installationsanleitung.
Modus Verhalten
Auto In diesem Modus liest der Kompass nur dann neue Kalibrierungsparameter ein, wenn die aktiven Parameter als
ungültig eingestuft werden (ihre Leistung ist unter einen bestimmten Schwellenwert gefallen) und die neuen Parameter
erwiesenermaßen besser sind. Parameter können aufgrund von Änderungen im Magnetfeld ungültig werden. Dies kann die Folge
eines Wechsels zu einer anderen geografischen Position sein. Es dauert etwa 20 Minuten, die neuen Einstellungen einzulesen.
Gesperrt
In diesem Modus wird der Kompass die aktiven Kalibrierungsparameter nicht selbsttätig ändern. Wenn neue Parameter
als besser als die aktuellen eingestuft werden, wird folgende Warnung angezeigt: „Die aktiven Parameter sind ungültig".
In dieser Situation können Sie in den Modus Auto oder Ein wechseln und die neuen Einstellungen einlesen. Der Modus
Gesperrt ist für Schiffe geeignet, die in einem kleinen geografischen Bereich navigieren, in dem keine großen Variationen
des lokalen Magnetfelds vorliegen.
Ein
In diesem Modus liest der Kompass neue Parameter ein, wenn sie als besser eingestuft werden (ihre Leistung liegt über einem
bestimmten Schwellenwert) als die aktiven Parameter. Es dauert etwa 20 Minuten, die neuen Einstellungen einzulesen.
Aus In diesem Modus werden keine Parameter für die automatische Kalibrierung verwendet und der Kompass arbeitet mit
manueller Kalibrierung.
Statusmeldungen und Warnungen
Kalibrierungsstatus und Warnmeldungen werden auch auf dem Kompasskonfigurationsbildschirm angezeigt.
Status
Ist nicht kalibriert (Is not calibrated)
Wird kalibriert (Is calibrating)
Wurde kalibriert (Is calibrated)
- - -
Warnung
Erste Kalibrierung in Arbeit (First calibration in progress) Die Daten für die erste Kalibrierung werden gesammelt.
Keine Warnung (No warning)
Benutzte Parameter sind nicht gültig (Parameters in use
are not valid)
- - -
Beschreibung
Die benötigten magnetischen Raw-Daten wurden noch nicht erfasst.
Neue Kalibrierungsparameter wurden gefunden und werden eingelesen.
Kalibrierungsparameter wurden gefunden und werden genutzt.
Der automatische Kalibrierungsmodus ist auf Aus eingestellt.
Beschreibung
Die Leistung der aktuellen Parameter wird als geeignet erachtet.
Die aktuellen Parameter sind nicht gültig. Wenn dies im Modus
Gesperrt eingeblendet wird, sollten Sie den Modus zumindest
zeitweise auf Ein oder Auto einstellen, um die Parameter zu wechseln.
Der automatische Kalibrierungsmodus ist auf Aus eingestellt.
®
-Netzwerk an.
