Rückseite - Sphinx Project Twelve Bedienungsanleitung

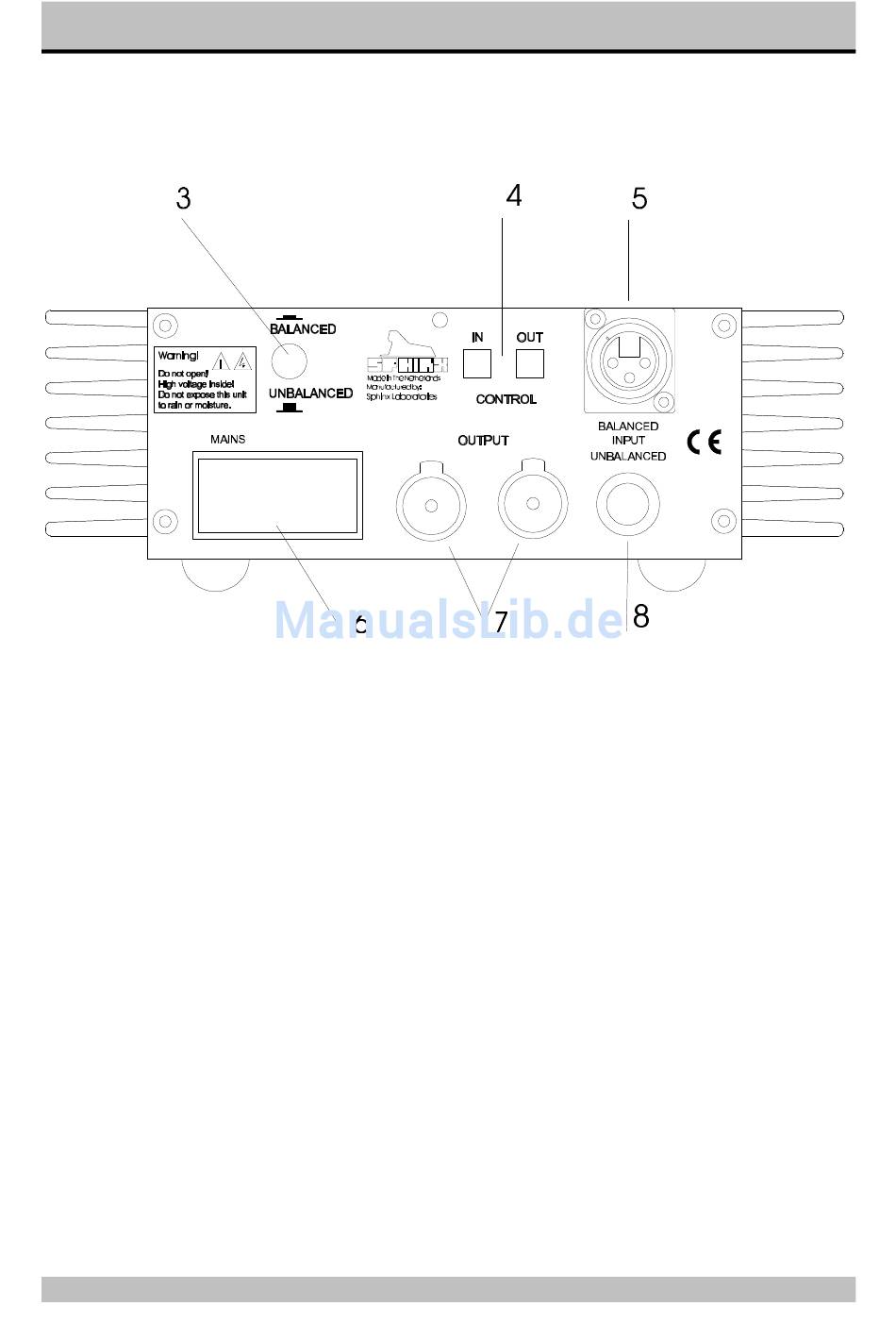

Rückseite
3. Balanced/Unbalanced: Mit diesem Schalter
wählen Sie, ob der Eingang symetrisch (5)
(Schalter IN) oder nicht symetrisch (8) ist.
4. Control IN: Schliessen Sie hier das optische
Kabel an welches von einem anderen Sphinx-
Geräts kommt, wie z.B. einem Vorverstärker.
Control OUT: Schliessen Sie hier das optische
Kabel an welches zu einem anderen Sphinx-
Gerät führt.
SPHINX
5. XLR-Eingang: Hier schliessen Sie das XLR-
Kabel des Vorverstärkers an.
6. MAINS: Sie verbinden den Verstärker mit
diesem Kabel an das Stromnetz (230-240 VAC)
7. Output: Schliessen Sie hier Ihre
Lautsprecherkabel an: rot
8. Cinch Eingang: Hier schliessen Sie das Cinch-
Kabel Ihres Vorverstärkers an.
Project Twelve
+/weiss -
5
