Schrack Technik URNA0345-C Benutzerhandbuch

Netz- und anlagenschutzrelais
Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

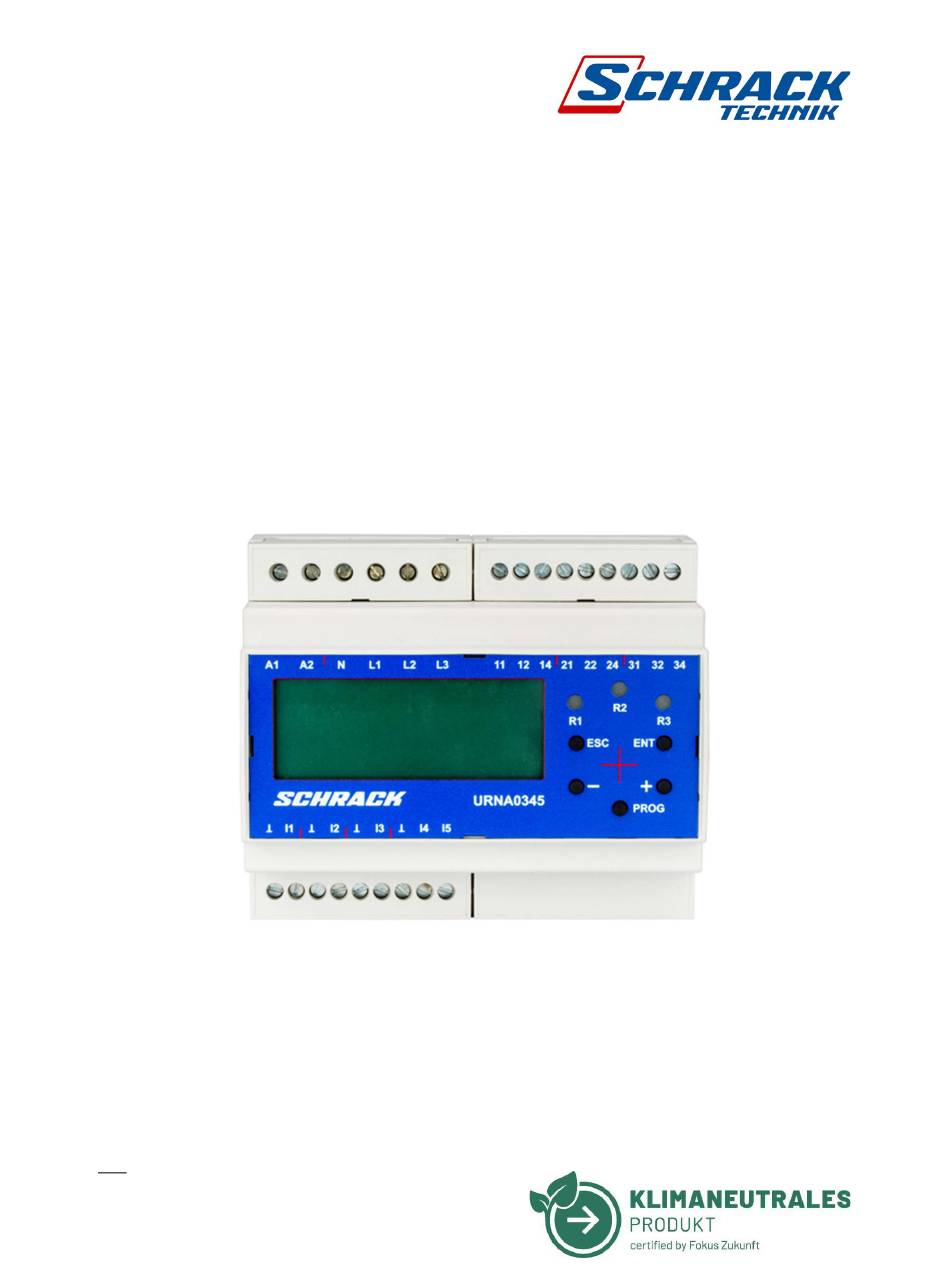

Netz- und
Anlagenschutzrelais
URNA0345-C
URNA0345-C (*A) - optionale Ausführung
BENUTZER HANDBUCH
Änderungen und Irrtümer vorbehalten
(*A) ... Wird in weiterer Folge für den URNA0345-C.COM
mit seriellen Schnittstellen als Bemerkung hinzugefügt.
Es ist nur optionale Ausführung!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Schrack Technik URNA0345-C

Inhaltszusammenfassung für Schrack Technik URNA0345-C

  • Seite 1 Netz- und Anlagenschutzrelais URNA0345-C URNA0345-C (*A) - optionale Ausführung BENUTZER HANDBUCH Änderungen und Irrtümer vorbehalten (*A) … Wird in weiterer Folge für den URNA0345-C.COM mit seriellen Schnittstellen als Bemerkung hinzugefügt. Es ist nur optionale Ausführung!

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheit und Symbole ............................5 Bestimmungsgemäße Verwendung ......................5 Sicherheitshinweise ............................. 5 Elektrofachkraft ............................6 Montage und Anschluss ............................6 Abmessungen und Bedienelemente ......................6 Vorsicherung der Versorgungsspannung ....................7 Klemmenbelegung ............................7 Montage auf Hutschiene gemäß EN 60715 ....................7 Anschlussbild 1 (allgemein, ohne FRT-Maßnahmen) ................
  • Seite 3 3.11.2 Anschlussbild Modbus Interface .....................22 3.11.3 Software Handbuch ..........................23 3.11.4 Modbus Interface anschließen mit USB-to-RS485 Adapter ............23 Bedienung und Inbetriebnahme ........................24 Erste Inbetriebnahme .............................24 Menüführung..............................24 4.1.1 Ebene 0 ..............................24 4.1.2 Ebene 1 ..............................24 4.1.3 Ebene 2 ..............................25 4.1.4 Ebene 3 ..............................25 4.1.5 Ebene 4 ..............................25 4.1.6...
  • Seite 4 Verfügbare Normen und Standards .........................40 ANHANG ................................45 Seite 4 von 45 SW: 02.18.02i / 2023-09-26...

  • Seite 5: Sicherheit Und Symbole

    Entsorgen Sie es entsprechend den nationalen gesetzlichen Bestimmungen. Bestimmungsgemäße Verwendung Der URNA0345-C dient dem Netz- und Anlagenschutz (NA-Schutz) bei einspeisenden Blockheizkraftwerken, Windkraft-, Wasserkraft- und Photovoltaikanlagen. Im Falle eines Stromausfalls oder einer Störung im Netz des Energieversorgungsunternehmens müssen private Kleinkraftwerke sofort vom öffentlichen Netz getrennt werden, um die ungewollte Einspeisung zu...

  • Seite 6: Elektrofachkraft

    Ersatzteile und Zusatzeinrichtungen, welche vom Hersteller des Gerätes verkauft oder ausdrücklich empfohlen werden. • Die länderspezifischen Normen und Richtlinien sind zu beachten. • Der URNA0345-C kann nach der Inbetriebnahme mittels Passwortschutz oder Plombierung gegen unbefugte Änderungen geschützt werden, sollte dies in der jeweils länderspezifischen Norm bzw. Richtlinie gefordert sein.

  • Seite 7: Vorsicherung Der Versorgungsspannung

    Vorsicherung der Versorgungsspannung Die Versorgungs- und Messspannungen aller Systemkomponenten sind mit Vorsicherungen abzusichern. Die Vorsicherungen sind gemäß dem verwendeten Leiterquerschnitt zu dimensionieren. Wir empfehlen die Ausgangsrelais bei Gefahr von Kurzschluss mit einer Sicherung 5A flink abzusichern! Klemmenbelegung A1, A2 Versorgungskreis DC: 24V AC: 110 - 230V A1: L (+)

  • Seite 8: Anschlussbild 1 (Allgemein, Ohne Frt-Maßnahmen)

    ... Digitaleingang als „NO“ (Schließer), „NC“, (Öffner), „disabled“ konfigurierbar. Standard ist NO (Schließer)..Parameterumschaltung siehe Anschlussbild 3 - CEI 0-21 ... Parameterumschaltung siehe Anschlussbild 4 - C10/11 ... (optionale Ausführung) URNA0345-C.COM mit serieller Schnittstelle - Modbus RTU mit RS485 Seite 8 von 45 SW: 02.18.02i / 2023-09-26...

  • Seite 9: Anschlussbild 2 (Allgemein, Mit Frt-Maßnahmen)

    ... VDE-AR-N 4105:2018-11 mit gepufferten Trennschützen für ein FRT (fault ride through) Verhalten ... Parameterumschaltung siehe Anschlussbild 3 - CEI 0-21 ... Parameterumschaltung siehe Anschlussbild 4 - C10/11 ... (optionale Ausführung) URNA0345-C.COM mit serieller Schnittstelle - Modbus RTU mit RS485 Seite 9 von 45 SW: 02.18.02i / 2023-09-26...

  • Seite 10: Anschlussbild 3 (Cei 0-21)

    Anschlussbild 3 (CEI 0-21) Speziell Anzuwenden für: CEI 0-21:2019 1, *4, Abbildung 4: Anschlussbild 3 (CEI 0-21) ... Parameterumschaltung (CEI): definitive mode (Operational mode 0): I4 inaktiv / Kontakt geöffnet: overfrequency 1, underfrequency 1 I4 aktiv / Kontakt geschlossen: overfrequency 2, underfrequency 2 transitory mode (Operational mode 1): I5 aktiv / Kontakt geschlossen: overfrequency 2, underfrequency 2...

  • Seite 11: Anschlussbild 4 (C10/11)

    Anschlussbild 4 (C10/11) Speziell anzuwenden für: C10-11:2019 LV-ASS C10-11:2019 HV-ASS C10-11:2021 LV-IP C10-11:2021 HV-IP Rezertifizierte Standards C10-11:2012 LV C10-11:2012 MV C10-11:2019 LV C10-11:2019 HV Abbildung 5: Anschlussbild 4 (C10/C11) Parameterumschaltung (C10/11): I5 inaktiv / Kontakt geöffnet: overfrequency 1, underfrequency 1 I5 aktiv / Kontakt geschlossen: overfrequency 2, underfrequency 2 (narrower frequency window) (based on local voltage criteria /local setting)

  • Seite 12: Funktion

    Funktion Features Einfache Inbetriebnahme durch vordefinierte Setups für länderspezifische Normen und Richtlinien  mit in weiten Grenzen einstellbaren Parametern Weiter Nennspannungs- und Nennfrequenzbereich, Einstellbare Nennspannung  Schutzfunktionen U<<, U<, U>, U>>, U , f<, f> (f<<, f>>)  10min  Zusätzliches „Open Setup“...
  • Seite 13 Durch die Rückmeldekontakte der Trennschütze, die mit den digitalen Eingängen des URNA0345-C -M64 verbunden sind, werden die Schalthandlungen der Trennschütze ebenfalls überwacht, was die Anlagensicherheit weiter erhöht. Achten Sie darauf, dass die Rückmeldekontakte der Trennschütze A/B korrekt angeschlossen sind. Menüpunkt 1.040 gibt Auskunft über den Zustand der Schütze A und B (DI1 und DI2). Möglicherweise müssen die Rückmeldekontakte umparametriert werden unter Menüpunkt 3.099 (n.c.

  • Seite 14: Schutzfunktionen / Komparatoren

    Schutzfunktionen / Komparatoren Je nach gewähltem Parametersatz sind bestimmte Schutzfunktionen / Komparatoren editierbar. 3.4.1 Spannungsüberwachung Außenleiter Überspannung 1 Alle 3 Außenleiterspannungen werden entsprechend den Überspannung 2 eingestellten Überspannungsschaltschwellen überwacht. 59.S1 Bei Überschreiten der Schaltschwelle schalten R1 und R2 nach 59.S2 der eingestellten Ansprechverzögerung t auf OFF.

  • Seite 15: Frequenzüberwachung

    U (activation Unterspannung Alle 3 Sternspannungen werden entsprechend den narrower eingestellten Unterspannungsschaltschwellen überwacht. frequency Bei Unterschreiten der Schaltschwelle kommt es nach der window) eingestellten Ansprechverzögerung t zur Aktivierung des Uanfw narrower frequency window. Stern 3.4.2 Frequenzüberwachung Überfrequenz 1 Die Frequenz der 3 Sternspannungen werden Überfrequenz 2 entsprechend den eingestellten Überfrequenz 3...

  • Seite 16: Inselnetzerkennung

    Inselnetzerkennung Dabei handelt es sich um ein lokal abgegrenztes Stromnetz, das nur aus einem oder wenigen Strom- erzeugern besteht, nur mehr ein kleines Gebiet versorgt und keinen Anschluss mehr zu anderen Stromnetzen hat. 3.5.1 Inselnetzerkennung mittels Spannungsmessung Bei diesem Verfahren wird mit Hilfe der 3-phasigen Spannungsüberwachung (Außenleiter) ein Inselnetz erkannt.

  • Seite 17: Ausgangsrelais R1, R2 Und R3

    Ausgangsrelais R1, R2 und R3 Die beiden Ausgangsrelais R1 und R2 steuern die Trennschütze/Kuppelschalter an. Ist das vom URNA0345-C -M64 gemessene öffentliche Netz ok, darf die Erzeugungseinheit einspeisen. R1 und R2 schalten dazu auf ON (LED R1 und LED R2 leuchten), die angeschlossenen Trennschütze an 11-14 (21-24) werden betätigt und verbinden die Erzeugungseinheit mit dem öffentlichen Netz.

  • Seite 18: Fehlerspeicher (Log)

    3.9.3 Fehlerspeicher (LOG) Die Anzeige des Fehlerspeichers für max. 50 LOGs befindet sich in Ebene 2. Im Fehlerspeicher wird sowohl das Auftreten als auch das Wegfallen jedes Fehlers mit einem Zeitstempel gespeichert. Ein Eintrag ohne Fehlercodes ist daher kein Fehlverhalten. 2.0nn Error M: UΔ...

  • Seite 19: 3.10 Neuheiten Länderspezifische Parametersätze

    (n.c.) oder normally open (n.o.) handelt. Am Display erscheint ein Error C (Contact), insofern dies nicht berücksichtigt wurde. URNA0345-C darf für die VDE-AR-N 4105 während Error C die Ausgangsrelais R1 und R2 nicht einschalten, solange die Rückmeldekontakte nicht korrekt angeschlossen und parametriert sind.

  • Seite 20: C10/11:2021

    Dazu müssen L1, L2 Und L3 des öffentlichen Netzes parallel zu den Anschlüssen L1, L2 und L3 des URNA0345-C -M64 angeschlossen werden. Für die Erfassung der Zero Sequence ist der Neutralleiter verpflichtend anzuschließen (auch aufgrund Connection Mode 4-wire (LN+LL).

  • Seite 21: En50549-1/2:2019 (Voreinstellungen Niederlande)

    3.10.3 EN50549-1/2:2019 (Voreinstellungen Niederlande) Für die europäische EN50549-1/2 gelten betreffend der Aktivierung des narrower frequency window die gleichen Voraussetzungen wie unter Kapitel 3.10.2 Die entsprechenden Parameter (3.062 bis 3.069 und 3.119 bis 3.126) sind allerdings deaktiviert und müssen nach Absprache mit dem lokalen Netzbetreiber parametriert werden.

  • Seite 22: Modbus Interface (*A)

    3.11 Modbus Interface (*A) - (Optionale Ausführung) Die Erweiterung URNA0345-C.COM beinhaltet ein Modbus RTU (RS485 Standard) Interface. Es ist möglich Werte wie Spannungen, Frequenzen, Parametersätze und anderem aus dem URNA0345- C.COM auszulesen und auch bestimmte Werte mittels Schreibbefehlen zu ändern.

  • Seite 23: Software Handbuch

    3.11.3 Software Handbuch (nicht anwendbar) Alle relevanten Informationen zum Thema Modbus Software für den URNA0345-C.COM befinden sich im Dokument „Software Handbuch URNA0345-C.COM“ als Anhang oder unter www.schrack.at. In dem Dokument finden Sie alle Modbus Register Einträge, die angepasste Menüstruktur und die Handhabung mit „Modbus Poll ©“, welches wir als Modbus Konfigurationssoftware empfehlen, da auch im...

  • Seite 24: Bedienung Und Inbetriebnahme

    Bedienung und Inbetriebnahme Erste Inbetriebnahme Das Gerät wird ohne eingestellten Parametersatz ausgeliefert. Bei der Erstinbetriebnahme geht das Gerät in die Parametersatzauswahl (Ebene 5 - Menüpunkt 5.001). Hier muss mittels +/- der entsprechende Parametersatz/Norm ausgewählt und mit ENTER bestätigt werden. Weitere Informationen finden sie in der Menüstruktur. Menüführung Die Anzeigeeinheit besteht aus einem 4 zeiligen Text - Display mit je 20 Zeichen pro Zeile.

  • Seite 25: Ebene 4

    Systemfehler Navigation +/-. Durch Betätigen der ENT-Taste gelangt man in Ebene 2. Modbus Interface (Optionale Ausführung) wird im zusätzlich angehängten Dokument „Software Handbuch (*A) URNA0345-C.COM“ näher erklärt. 4.1.3 Ebene 2 Fehlerspeicher Hier werden die letzten Fehler mit Zeitstempel (Zeit seit dem Auftreten) angezeigt. Die Zeit wird nur gezählt, wenn das Gerät versorgt ist.

  • Seite 26: Ebene 5

    4.1.6 Ebene 5 Parametereditierung In dieser Ebene kann der zuvor in Ebene 3 ausgewählte Parameter mit +/- geändert werden. Bestätigt wird mit ENT - Mit ESC wird die Änderung verworfen. In beiden Fällen springt die Anzeige auf den entsprechenden Parameter in Ebene 3. Außerdem wird hier angezeigt, ob der Wert des gerade bearbeiteten Parameters der Defaultkonfiguration entspricht (dflt - default = Grund- oder Werkseinstellung), innerhalb der normativ zulässigen Grenzwerte editiert wurde (edit –...

  • Seite 27: Menüstruktur

    Menüstruktur Abbildung 9: Menüstruktur Software Seite 27 von 45 SW: 02.18.02i / 2023-09-26...

  • Seite 28: Plombierung

    Plombierung Das Gerät ist nach der Inbetriebnahme mittels einstellbaren Passworts gegen unbefugte Änderungen der schutzrelevanten Einstellparameter zu sichern! Wird der Passwortschutz nicht genutzt oder fordert es die länderspezifische Norm oder der Standard, so ist das Gerät zu plombieren! Fallbeispiele 4.4.1 Einsatz von Spannungswandlern in Mittelspannungsnetzen Am Beispiel Österreich wird bei Mittelspng.

  • Seite 29: Frt (Fault Ride Through) Fähigkeit Von Stromerzeugungsanlagen

    FRT (Unterschiedliche Anforderungen zwischen den Ländern) und den Schutzeinstellungen für Unterspannung (Höhe U</U<< und Time OFF) nicht gegenseitig beeinflussen. Sollte der URNA0345-C versorgungsseitig (A1/A2) mit dem Hauptnetz verbunden sein (nicht getrennt vom Messkreis versorgt) kann gewährleistet werden, dass folgende FRT-Anforderungen aus der TOR 1.1 und VDE-AR-N 4105:2018 problemlos (auch öfters hintereinander) durchlaufen werden können, ohne dass die...
  • Seite 30 überbrücken, sprich es kommt weder zu einem Reset des NA-Schutzes noch fallen die Relais R1/2 ab. Die genannte Überbrückung betrifft aber nur den URNA0345-C -M64. Hängt der URNA0345-C -M64 A1/A2 mit den Trennschützen zusammen an A1/A2, muss immer eine eigene Berechnung mit dem Eigenverbrauch der Trennschütze durchgeführt werden.

  • Seite 31: Selbsthalteschaltung Für Fernabschaltung Mit Manueller Freigabe

    4.4.3 Selbsthalteschaltung für Fernabschaltung mit manueller Freigabe Für spezielle Anwendungen kann vom Netzbetreiber gefordert werden, dass nach einer Fernabschaltung erst wieder manuell freigegeben (zugeschaltet) werden darf. Das ist momentan durch die Verwirklichung einer Selbsthalteschaltung möglich: 4.4.4 Anschluss eines Rundsteuerempfängers für Leistungsreduktion 0% Seite 31 von 45 SW: 02.18.02i / 2023-09-26...

  • Seite 32: Versorgungskreis

    Versorgungskreis Klemmen A1 (L bzw. +); A2 (N bzw. -); V+/GND: 24V d.c. (*A) Versorgungsspannung DC: 24V AC: 110 - 230V V+/GND: 24V d.c. (*A) Toleranz der Versorgungsspannung DC: ± 10% AC: ± 30% V+/GND: ± 15% (*A) Nennverbrauch gesamt max.

  • Seite 33: Ausgangskreis

    Ausgangskreis Klemmen 11-12-14; 21-22-24; 31-32-34 Anzahl und Art der Kontakte 3 Wechsler Kontaktmaterial AgNi Schaltleistung 5A / 250V AC Schalthäufigkeit elektrisch (AC-1) 100 x 10 Schaltspiele Schalthäufigkeit mechanisch 15 x 10 Schaltspiele Dauerlast Impulslast (1s) Spannungsfestigkeit offener Relaiskontakte: 1000V Klemmen: 450V Kontakte Überspannungskategorie Bemessungsstoßspannung...

  • Seite 34: 4.13 Elektrischer Anschluss

    Falls erforderlich, kann die Oberfläche des Gehäuses mit einem trockenen Tuch gereinigt werden, jedoch nur, wenn alle Stromquellen abgeschaltet sind. Installationshinweise: Leistungsschütze können erhebliche Störungen verursachen. Daher sollte der URNA0345-C mit einem Mindestabstand von 5cm zu benachbarten Leistungsschützen montiert werden. 4.13 Elektrischer Anschluss Anschlussquerschnitt max. 2,5mm Abisolierlänge...

  • Seite 35: Settings Der Implementierten Parametersätze

    Settings der implementierten Parametersätze Definition zu den folgenden Tabellen: Grau hinterlegte Zeilen bedeuten, dass die zugehörigen Parameter editierbar sind. Alle anderen Parameter sind nicht verstellbar. 5.1.1 Connection Modes 2-wire Es wird nur die Spannung zwischen L1 und N ausgewertet 3-wire Es werden nur die Außenleiterspannungen U und U L1-L2...

  • Seite 36: Zeiten

    5.1.6 Zeiten Time OFF Abschaltverzögerung T on delay Einschaltverzögerung F wnd window length frequency measuring (beobachtetes Zeitfenster, das für die Ermittlung der Frequenzgröße f / Hz herangezogen wird, einstellbar von 0,1s bis 1s abhängig vom verwendeten Parametersatz) RoCoF wnd window length RoCoF (Rate of Change of Frequency) measuring (beobachtetes Zeitfenster, das für die Ermittlung des RoCoF Hz/s herangezogen wird, einstellbar von 0,1s bis 1s abhängig vom verwendeten Parametersatz) PShift wnd...

  • Seite 37: Sicherheitskonzept

    Sicherheitskonzept Das System besteht aus drei Microkontrollern. CH_A und CH_B sind die Messkanäle. Diese erfassen, berechnen und überwachen die Messwerte, lesen den Eingang für den Rückmeldekontakt ein und schalten eigenständig das zugehörige Relais. Beide Messkanäle sind redundant aufgebaut (u.a. Spannungsreferenz, Zeitbasis).
  • Seite 38 Systemfehler: Fernabschaltung aktiv   CH_A oder CH_B enthält ungültige Software (CODEID) Software in CH_A und CH_B ist unterschiedlich (CODEVERS)  Fehlerhafte Prüfsumme des Codespeicher (CODECRC)  Fehlerhafte Prüfsumme der Firmware (derzeit nicht verwendet - FLASHCRC)  Fehlerhafte Prüfsumme des EEPROM (EEPROMCRC) ...

  • Seite 39: Glossar

    Glossar Österreichischer Verband für Elektrotechnik Technische und organisatorische Regeln (Österreich) Oberösterreich Wien Niederspannung Mittelspannung Verband der Elektrotechnik Anschlussregeln NA/EEA- CH Netzanlagen/Eigenerzeugungsanlagen-Schweiz Australien Neuseeland Dänemark Interface Protection Automatic Separation System Seite 39 von 45 SW: 02.18.02i / 2023-09-26...
  • Seite 40 Verfügbare Normen und Standards Number of channels 1 or 2 Slot Norm/Standard Regions Funct. select safety able OVE TOR R25 NS SYNC Austria (low voltage) OVE TOR R25 NS ASYNC Austria (low voltage) OVE TOR R25 MS SYNC Austria (medium voltage) OVE TOR R25 MS ASYNC Austria (medium voltage) OOE TOR R25 NS SYNC...
  • Seite 41 B TOR R25 NS ASYNC Burgenland (low voltage) B TOR R25 MS SYNC Burgenland (medium voltage) B TOR R25 MS ASYNC Burgenland (medium voltage) VDE-AR-N 4105: 2018 Germany (low voltage) (Pn ≤ 50kW) VDE-AR-N 4105: 2018 Germany (low voltage) (Pn > 50kW) VDE-AR-N 4105: 2018 Germany (low voltage) (converter)
  • Seite 42 EN 50549-2:2019 Europe HV (Netherlands) EN 50549-1 Ireland Europe LV (Ireland) EN 50438: 2013 DK Denmark EN50549-1 SRPS Europe LV (Serbia) VDE V 0126-1-1:2013 France, Turkey, Belgium, Greece, … 1300 Romania ANRE 2021 Romania 1110 AB AS 4777.2:2020 Australia 1120 C AS 4777.2:2020 Australia 1130...
  • Seite 43 1185 QLD-Energex 23 Australia 1190 QLD-Ergon 23 Australia 1195 SA-Power networks23 Australia 1000 NRS 097-2-1: 2017 South Africa 9006 OPEN SETUP Freely configurable setup Seite 43 von 45 SW: 02.18.02i / 2023-09-26...
  • Seite 44 Recertified Standards EN 50438:2013 Europe OVE E 8001/8101:2014 Austria VDE-AR-N 4105 tested according to Germany (low voltage) VDE 0124-100:2013 TR3 Rev23:2013 certified according to Germany (medium voltage) BDEW 2008 1102 AS/NZS 4777.2:2015 Australia / Victoria (New Zealand) G59/3/3: 2015 LV Great Britain (low voltage) G59/3/3: 2015 MV Great Britain (high voltage)

  • Seite 45: Anhang

    ANHANG Parameter der implementierten Standards im Detail als eigenes Dokument mit dem Titel “Parameter der implementierten Standards im Detail / Parameters of the implemented standards in detail” Seite 45 von 45 SW: 02.18.02i / 2023-09-26...
