Laser Tools 6550 Anweisungen
Isolationswiderstands-multimeter
Inhaltsverzeichnis
Gewährleistung
Unsere Produkte sind für die ordnungsgemäße und sorgfältige bestimmungsgemäße Verwendung
konzipiert. Tool Connection übernimmt keine Haftung für eine unsachgemäße Verwendung unserer
Produkte. Des Weiteren kann Tool Connection für keine Schäden an Personen, Gegenständen oder
Geräten verantwortlich gemacht werden, die sich bei der Nutzung der Werkzeuge ergeben. Eine
unsachgemäße Verwendung macht darüber hinaus die Garantie nichtig.
Falls zutreffend dienen die Anwendungsdatenbank und alle bereitgestellten Anweisungen als allgemeine
Anleitungen zur Verwendung eines bestimmten Werkzeugs. Zwar wird jede Anstrengung unternommen,
die Richtigkeit der Daten zu gewährleisten, doch sollte kein Projekt durchgeführt werden, ohne zuerst
die technische Dokumentation des Herstellers (Werkstatt- oder Bedienungshandbuch) oder eine
anerkannte Autorität wie Autodata zurate zu ziehen.
Ständige Produktverbesserung ist unsere Philosophie. Deshalb behalten wir uns das Recht vor,
Spezifikationen und Komponenten ohne vorherige Ankündigung zu ändern. Es liegt in der Verantwortung
des Benutzers, die Eignung der Werkzeuge und Informationen vor ihrer Verwendung sicherzustellen.
Hinweis:
Dieses
Übereinstimmung mit der EU-Richtlinie über Elektro- und Elektronik-
Altgeräte (WEEE) entsorgen. Wenn das Produkt nicht mehr benötigt
wird, muss es umweltgerecht entsorgt werden. Informationen zum
Recycling sind bei der Behörde für Feststoffabfälle zu erfahren.
Garantie
Sollte aufgrund fehlerhafter Materialien oder Verarbeitung ein Defekt an diesem
Produkt auftreten, wenden Sie sich direkt an unsere Serviceabteilung: +44 (0) 1926
818186. Normale Abnutzung und Verschleiß sind ebenso ausgeschlossen wie
Verbrauchsmaterialien und Missbrauch.
Vertrieb durch The Tool Connection Ltd
Kineton Road, Southam, Warwickshire CV47 0DR, GB
T +44 (0) 1926 815000 F +44 (0) 1926 815888
info@toolconnection.co.uk www.toolconnection.co.uk
www.lasertools.co.uk
Produkt
am
Ende
seiner
Lebensdauer
Isolationswiderstands-Multimeter
Kat. III
Anweisungen
in

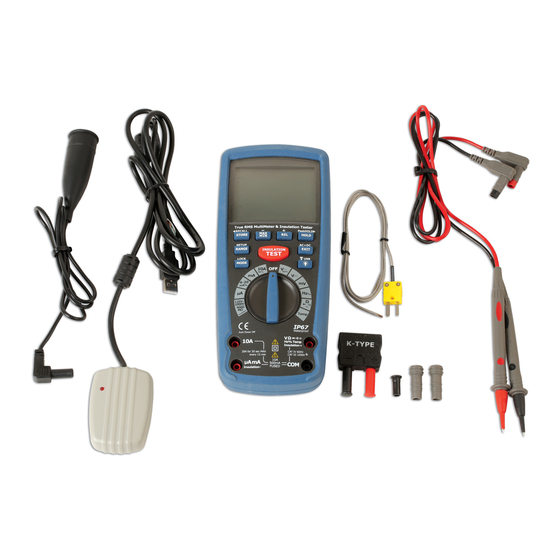

Das Laser 6550 ist ein batteriebetriebenes Isolationsmessgerät, das IEC 10101 Kat. III
(1000 V) und Kat. IV (600 V) erfüllt.
• Funktionen: Hochspannungsisolationswiderstandsprüfung, True RMS, Durchgangsprüfung
und Diodenprüfung
• Automatische
Bereichswahl,
Hintergrundbeleuchtung und Batteriezustandsanzeige
• Technische Daten: AC/DC bis 1000 V, DC mV bis 400 mV, AC/DC bis 10 A, Widerstand,
Kapazität, Frequenz, Temperatur
• Spannungen für die Isolationsprüfung: 125 V, 250 V, 500 V, 1000 V
• Lieferung mit Messleitungen und Clips, Temperaturfühler, Handbuch, Trage-/
Aufbewahrungstasche, Batterien
www.lasertools.co.uk
CD im Lieferumfang
enthalten
Min/Max-Data-Hold,
Datenprotokollierung,
6550
LCD-
Inhaltsverzeichnis
Inhaltszusammenfassung für Laser Tools 6550
- Seite 1 Informationen zum Recycling sind bei der Behörde für Feststoffabfälle zu erfahren. CD im Lieferumfang enthalten Das Laser 6550 ist ein batteriebetriebenes Isolationsmessgerät, das IEC 10101 Kat. III (1000 V) und Kat. IV (600 V) erfüllt. • Funktionen: Hochspannungsisolationswiderstandsprüfung, True RMS, Durchgangsprüfung Garantie und Diodenprüfung...
-
Seite 2: Vorsichtsmaßnahmen
Widerstand kleiner ist als 35 Ω (ca.), eindringen und Ruß kann sich ablagern. In diesen Einsatzbereichen sind die Daten der Isolationsprüfung Teststrom <0,35 mA besonders nützlich. Das Laser 6550 kann 1000 V liefern, ein Spannungsniveau, das für die Diagnose eines Spitze: Erfassung von Spitzen >1 ms Spannungslecks in Hochspannungskabeln oder in Hybrid-Motor-Generatoren erforderlich ist. -
Seite 3: Bedienelemente Und Anzeige
0,001 MHz 100 MHz 0,01 MHz Nicht angegeben LCD-Anzeige Empfindlichkeit: mind. 0,8 V eff bei 20 % bis 80 % Tastverhältnis und Taste MAX MIN 6550 <100 kHz; mind. 5 V eff bei 20 % bis 80 % Tastverhältnis und >100 kHz Taste STORE/RECALL 40,00 Hz-10 kHz 0,01 Hz-0,001 kHz ±(0,5 % des Messwerts) Frequenz (elektrisch): (SPEICHERN/ABRUFEN) Empfindlichkeit: 2 V eff 0,1-99,90 %... -
Seite 4: Symbole Der Lcd-Anzeige
(20 A: max. 30 Sek. mit reduzierter Genauigkeit) Farad (Kapazität) Alle Wechselstrombereiche sind von 5 % des Bereichs bis 100 % des Bereichs spezifiziert 6550 °C Grad Celsius HINWEIS: Die genannte Genauigkeit gilt bei 18 °C bis 28 °C und weniger als 75 % rel. -
Seite 5: Anzeige Für Niedrige Batteriespannung
Anzeige für niedrige Batteriespannung: Bedienungsanleitung Wenn das Symbol allein in der Anzeige dargestellt wird, sollten die Batterien ersetzt werden. • Funktionsdrehschalter immer auf OFF (Aus) stellen, wenn das Messgerät nicht in Gebrauch ist. Hinweis: Isolationswiderstandsprüfgerät nicht verwenden, wenn ein niedriger Batteriestand •... -
Seite 6: Alarm-Grenzwerte
Stromstärkenmessungen (DC): Drahtlose Kommunikation zum PC: Hinweis: Stromstärkenmessungen von 20 A nicht länger als 30 Sekunden vornehmen. 1. PC-Software installieren und starten (weitere Informationen sind im Hilfsprogramm der Werden die 30 Sekunden überschritten, kann es zu Schäden am Gerät und/oder an den Software enthalten). -
Seite 7: Durchgangsprüfung
HOLD Widerstandsmessungen: Mit der Hold-Funktion wird der Messwert auf dem Display fixiert. Zum Aktivieren oder Hinweis: Zur Vermeidung von Stromschlägen vor einer Widerstandsmessung Messobjekt Beenden der HOLD-Funktion Taste HOLD kurz drücken. von der Stromversorgung trennen und alle Kondensatoren entladen. Batterien entnehmen und Netzkabel abziehen. -
Seite 8: Isolationswiderstandsmessungen
Temperaturmessungen: 4. Bei Loslassen der Taste „TEST“ oder Drücken der Taste „TEST“ im Status „LOCK“ wird der Status „LOCK“ verlassen und die Prüfspannung wird ausgeschaltet. Gleichzeitig wird der im Digital-Hauptdisplay angezeigte Widerstandswert gehalten. In der oberen rechten Zusatzanzeige wird weiterhin der Status der Isolationsspannung für das Ω...
