Inhaltszusammenfassung für schellenberg 20030

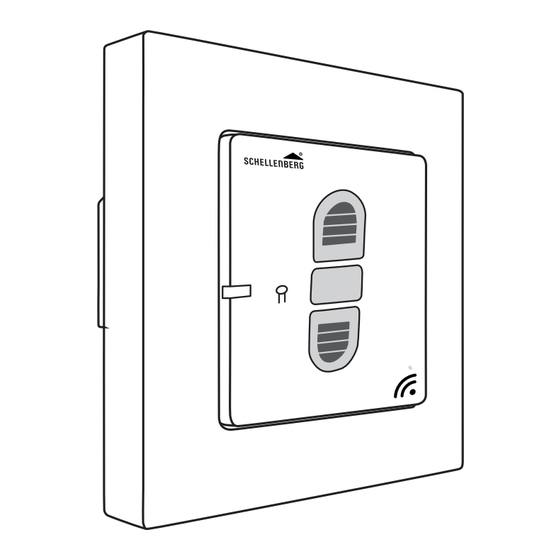

- Seite 1 Funk-Rollladenschalter...
-
Seite 3: Inhaltsverzeichnis
Raffstore-Steuerung ............... Werksreset ................Kopplung Smart Home System ..........Urheberrechtlich geschützt, 2017, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Über- setzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 4: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetrieb nahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. - Seite 5 Einschalten des Produktes. Dies gilt auch bei Wartung und Repa- ratur an elektrischen Rollladen- Raffstore- und Makisenanlagen. Das Produkt nicht unsachgemäß öffnen oder verändern. Das Produkt nur vom Schellenberg Kunden-Service prüfen oder instandsetzen lassen. Ein defektes Produk t umgehend außer Betrieb setzen.
-
Seite 6: Bestimmungsgemässe Verwendung
Das Produkt nur an einen frei zugänglichen und freischaltbaren Stromanschluss anschließen. Elektrische Anschlussarbeiten dürfen nur durch eine autorisierte Fachkraft ausgeführt werden. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Produkt (Art. Nr. 20030/20035) ist ausschließlich für die Steu- erung von Rohrmotoren in Rollladen- Raffstore- und Markisenanla- gen mit mechanischer Einstellung der Endlagen ausgelegt. - Seite 7 Das Produkt nur mit Verbrauchern betreiben, die bei einer Funkti- onsstörung der Sender oder Empfänger keine Gefahr für Personen oder Sachen darstellt. Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg...
-
Seite 8: Funktionsbeschreibung
Das Produkt dient zur Nachrüstung von Rohrmotoren und Raffstoreantrieben auf Funksteuerung. Zur Ansteuerung des Produktes sind nur vom Hersteller dafür zu- gelassene Funk-Sender geeignet. Zur Ansteuerung des Produktes sind der Schellenberg 1-Kanal Funk-Handsender (Art.Nr. 20015/20021) und 5-Kanal Funk-Handsender (Art.Nr. 20016/20023), die Funk-Zeitschaltuhr... -
Seite 9: Eu-Konformitätserklärung
(Art.Nr. 20032/20037) und die Smart Home-Zentrale SH1 (Art.Nr. 21000) geeignet. Ebenso kann die Smart Friends Box (Art.Nr. 26000) genutzt werden. Koppeln des Produktes mit bis zu 5 Schellenberg Funk- Sendern möglich. EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Alfred Schellenberg GmbH, dass der Funkanla- gentyp Funk-Rollladenschalter (Art. -
Seite 10: Technische Daten
Nennlast (Motor) Standby Verbrauch ≤ 0,5 Watt IP 20, nur für trockene Schutzart Innenräume Funk-Frequenz 868,4 MHz Schellenberg Sendeleistung max. +10 dBm / 10 mW Reichweite Freifeld max. 100 m Reichweite im Gebäude* max. 20 m Umgebungstemperatur 0° - 50° Celsius... -
Seite 12: Tastenerklärung Und Legende Symbole
Tastenerklärung und Legende Symbole Taste Auffahrt Öffnet den Rollladen Taste Stopp Stoppt den aktuellen Fahrbefehl Taste Abfahrt Schließt den Rollladen Taste Programmierung Ein- und Ausschalten des Programmiermodus LED-Anzeige Blinkt während der Programmierung Der gesetzte Fahrbefehl bleibt leuchtet blinkt für 4 Min. aktiv. -
Seite 13: A Montage
Montage Ø 60 mm... - Seite 15 Alternativ die Schrauben benut- zen, um die seitlichen Krallen zu spreitzen...
- Seite 17 Dank 50 x 50 mm Anschnitt geeignet für Wechselrahmen und Wechselrahmenadapter nach DIN 49075...
-
Seite 18: Drehrichtung Prüfen / Ändern
Drehrichtung prüfen / ändern... - Seite 19 2 sec.
-
Seite 20: Funk-Rollladenschalter Mit Funk-Sender Koppeln
Funk-Rollladenschalter mit Funk-Sender koppeln 1 - 5 x Entfällt bei 1-Kanal Funk-Sender 2 sec. - Seite 22 Wie weitere Funk-Sender gekoppelt oder Funk-Sender-Kopplungen entfernt werden, kann der Montageanleitung des jeweiligen Funk-Senders entnommen werden.
-
Seite 23: Raffstore-Steuerung
Raffstore-Steuerung Für die positionsgenaue Steuerung von Raffstorelamellen bitte folgende Tastenkombination am Produkt oder am gekoppelten Funk-Sender anwenden. Beispiel direkt am Produkt (LED leuchtet) Tastenkombination gilt gleichzeitig für alle gekoppelten 2 sec. Funk-Sender. oder Einstellen der Lamellenposition im Tippbetrieb. - Seite 24 Manuelles Beenden der Raffstore-Steuerung durch Drücken der Taste Stopp am Produkt oder am gekoppelten Funk-Sender, bzw. automatischer Wechsel in den Normalbetrieb 10 sec. nach Abset- zen des letzten Tippbetriebs.
-
Seite 25: E Werksreset
Werksreset 10 sec... -
Seite 26: Kopplung Smart Home System
Kopplung Smart Home System Koppeln Sie das Produkt mit dem Schellenberg Smart Home System oder dem Smart Friends System und steuern Sie alle Schellenberg Funk-Produkte bzw. „Ready für Smart Friends“-Produkte über eine App miteinander. SCHELLENBERG SMART HOME SYSTEM www.schellenberg.de/SH1/ Art.Nr. 21000... - Seite 28 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. service@schellenberg.de Alfred Schellenberg GmbH An den Weiden 31 D-57078 Siegen www.schellenberg.de...
