Regelmäßige Wartung - Ashcroft Cxldp Betriebsanleitung

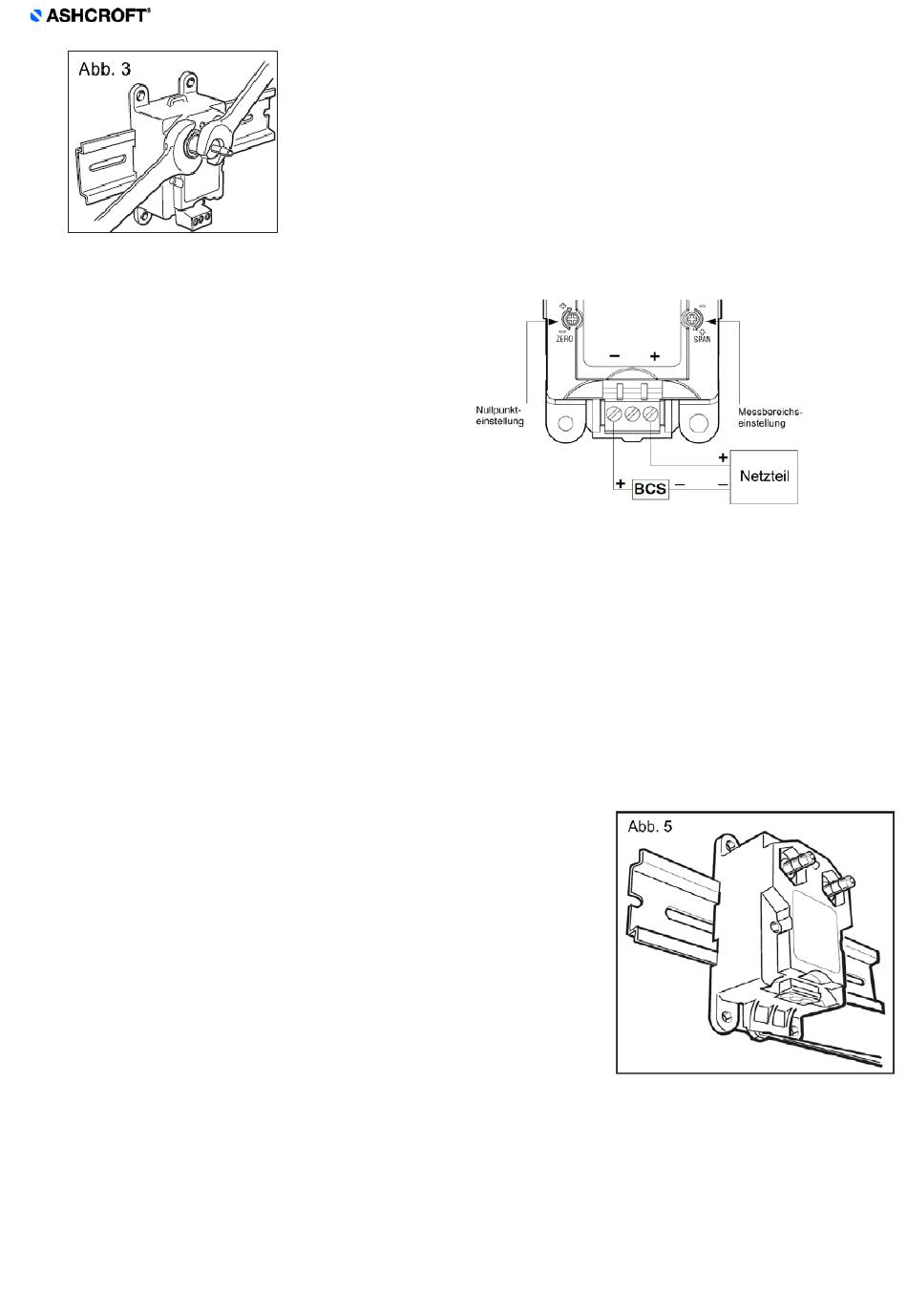

Zur Nullpunkteinstellung mittels
Potentiometer wird ein 3/32'' oder 2,5mm
Schlitz- oder Kreuzschlitzschraubendreher
benötigt. Der Schlauch sollte an gleicher
Position bleiben bis der
Druckmessumformer mit dem BCS System
verbunden wird.
5.4 Regelmäßige Wartung
Der CXLdp für hohe Genauigkeiten ist ein sehr stabiler Druckmessumformer mit einem eingebauten, zuverlässigen
kapazitiven Siliziummikrosensor und einer integrierten anwendungsspezifischen Schaltung (ASIC). Alle Kalibrierungen
und Temperaturkompensationen werden mit einem Mikroprozessor und digitalen Routinen während der Kalibrierung
erfolgen.
Um einen Fehler zu beheben oder die Funktionalität zu überprüfen, empfiehlt es sich, die Druckanschlüsse
pneumatisch mit einem Schlauch mit einander zu verbinden. Nun kann ggf. eine Nullpunktverschiebung korrigiert
werden. Dies zieht keine Folgen in Bezug auf die Kalibrierung des Messbereiches mit sich.
Der Messbereich sollte unter Verwendung von sehr Genauen Druckmessgeräten und hoch qualitativen Amperemetern
versucht werden.
Entfernen des Transmitters von der DIN-Montageschiene:
Um den Druckmessumformer von der DIN-Montageschiene zu demontieren
ist es notwendig, dass der Klemmenblock vom Druckmessumformer
getrennt ist.
Legen Sie dazu einen kleinen Schlitzschraubendreher in die schwarzen
Kunststoffcliperweiterung unter dem Gehäuse (siehe Abb. 5)
Anschließend heben Sie den Schraubendreher nach oben, wodurch sie die
Federklammer nach unten zwingen.
Sollten Fragen auftreten kontaktieren Sie bitte den Customer-Service.
Ashcroft Instruments GmbH
Max-Planck-Straße 1
D-52499 Baesweiler
6 Service
Das Gerät ist Wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Lebensdauer des Gerätes zu
gewährleisten, empfehlen wir den Druckmessumformer regelmäßig überprüfen zu lassen.
Wenn ⅛ NPT Innen Messinganschlüsse benutzt werden, darf das
Anzugsdrehmoment 6,8 Nm nicht überschreiten.
Beim Anschluss an die NPT Anschlussgewinde darf das Drehmoment nicht
auf den Druckmessumformer CXLdp für hohe Genauigkeiten übertragen
werden. Benutzen Sie dafür einen 9/16'' Schraubenschlüssel um den CXLdp
zu halten. (siehe Abb. 3
Tel.: +49 (0) 2401/808-888
Fax.: +49 (0) 2401/808-999
Mail: customer.service@ashcroft.com
Web: www.ashcroft.eu
Seite 8 von 9
