1373-1-7949 │
│ 14.06.2012

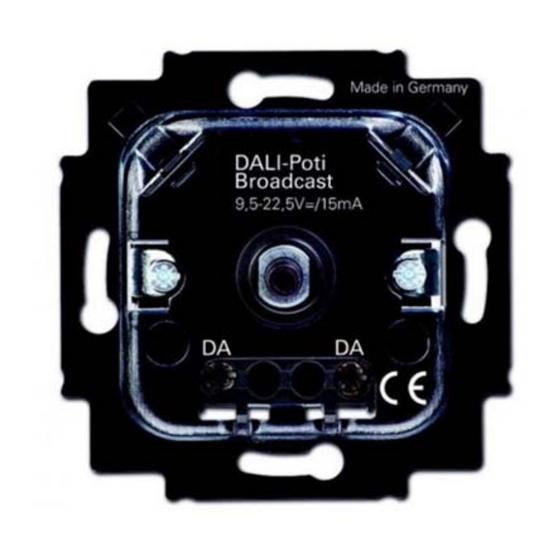

DALI-Potenziometer für Broadcast-Betrieb
Pos: 2 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Titelblätter/Dimmer/Titelblatt - 2117 U @ 23\mod_1336123192553_1.docx @ 208973 @ @ 1
DALI-Potenziometer für
Broadcast-Betrieb
Einsatz 2117 U
Einsatz 2117/11 U
=== Ende der Liste für Textmarke Cover ===
Werbung
Inhaltszusammenfassung für Busch-Jaeger 2117 U
- Seite 1 1373-1-7949 │ │ 14.06.2012 DALI-Potenziometer für Broadcast-Betrieb Pos: 2 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Titelblätter/Dimmer/Titelblatt - 2117 U @ 23\mod_1336123192553_1.docx @ 208973 @ @ 1 DALI-Potenziometer für Broadcast-Betrieb Einsatz 2117 U Einsatz 2117/11 U === Ende der Liste für Textmarke Cover ===...
- Seite 2 DALI-Potenziometer für Broadcast- Betrieb Pos: 4 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Inhaltsverzeichnis (--> Für alle Dokumente <--)/Inhaltsverzeichnis @ 19\mod_1320649044386_1.docx @ 109651 @ @ 1 Sicherheit ................................. 3 Bestimmungsgemäßer Gebrauch ..........................3 Umwelt ..................................3 Bedienung ................................4 Dimmgeschwindigkeit ..........................4 Grundhelligkeit einstellen ........................4 Grundhelligkeit löschen ........................... 5 Einschalten mit Memoryfunktion ......................
- Seite 3 Pos: 10 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Bestimmungsgemäßer Gebrauch/Dimmer/Bestimmungsgemaesser Gebrauch - 2117 @ 21\mod_1331202666263_1.docx @ 201941 @ @ 1 Die DALI Potenziometer 2117 U und 2117/11 U dienen zur Lichtsteuerung in Verbindung mit DALI Betriebsgeräten nach IEC 62386, z.B. DALI EVGs. Es dürfen keine anderen DALI Steuergeräte mit den DALI Potenziometern 2117 U und 2117/11 U kombiniert werden.
- Seite 4 DALI-Potenziometer für Broadcast- Betrieb Bedienung Pos: 13 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bedienung @ 11\mod_1279185541649_1.docx @ 83042 @ 1 @ 1 Bedienung Pos: 14 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Bedienung/Dimmer/Bedienung - 2117 @ 21\mod_1331210626890_1.docx @ 202058 @ 222222222 @ 1 Dimmgeschwindigkeit Abb. 1: Langsames Drehen des Bedienelementes: –...
- Seite 5 DALI-Potenziometer für Broadcast- Betrieb Bedienung Grundhelligkeit löschen 10 Sec. Abb. 4: Zum Löschen der Grundhelligkeit drehen sie das Bedienelement langsam. 1. Schalten Sie die Beleuchtung aus. 2. Drücken Sie das Bedienelement für 10 Sekunden. – Bei erfolgter Einstellung blinkt die Last 1 x. Einschalten mit Memoryfunktion Werksseitig schalten die DALI Potenziometer die Beleuchtung immer mit der zulezt eingestellten Helligkeit wieder ein (Memoryfunktion).
- Seite 6 DALI-Potenziometer für Broadcast- Betrieb Bedienung Einschalthelligkeit löschen 2x Click Abb. 6: Zum Löschen einer festgelegten Einschalthelligkeit führen Sie die folgenden Punkte durch:: 1. Schalten Sie die Beleuchtung ein. 2. Klicken Sie mit einem schnellen Doppelklick auf das Bedienelement. – Bei erfolgter Einstellung blinkt die Last 2 x. Nach Löschen der festen Einschalthelligkeit arbeitet die Memoryfunktion (Einschalten mit der letzten Helligkeit vor dem Ausschalten) wieder.
- Seite 7 DALI-Potenziometer für Broadcast- Betrieb Bedienung Ändern des Power On Levels (optionale Einstellung) Press 10 Sek. Abb. 8: Das Ändern des Power On Levels (Einschalthelligkeit nach Netzausfall) bewirkt eine einheitliche Helligkeit oder AUS aller angeschlossenen Betriebsgeräte mit dem letzten eingestellten Helligkeitswert vor dem Stromausfall. Zum Ändern des Power On Levels führen Sie die folgenden Punkte durch: 1.
- Seite 8 Pos: 16 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Daten @ 11\mod_1279185386320_1.docx @ 83018 @ 1 @ 1 Technische Daten Pos: 17 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Technische Daten/Dimmer/Technische Daten - 2117 @ 21\mod_1331203423023_1.docx @ 201982 @ @ 1 2117 U " Nennspannung: 9,5 –...
- Seite 9 Betriebsgeräte (z.B. DALI EVGs, DALI LED-Module, etc). Sie arbeiten im Broadcast-Betrieb (einheitliche Ansteuerung aller DALI Betriebsgeräte im System). Für das DALI Potenziometer 2117 U wird zusätzlich eine externe DALI Spannungsversorgung benötigt. Das Gerät 2117/11 U besitzt eine eigene Spannungsversorgung. Pos: 22 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/G - L/Kombinationsmöglichkeiten @ 19\mod_1320312769153_1.docx @ 109519 @ 2 @ 1 Kombinationsmöglichkeiten...
- Seite 10 DALI-Potenziometer für Broadcast- Montage und elektrischer Betrieb Anschluss Pos: 25 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Anschluss @ 23\mod_1336477157864_1.docx @ 209032 @ 1 @ 1 Montage und elektrischer Anschluss Pos: 26 /#Neustruktur#/Online-Dokumentation/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und 230 V-Leitungen @ 23\mod_1336558868201_1.docx @ 209163 @ @ 1 Warnung Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der...
- Seite 11 DALI-Potenziometer für Broadcast- Montage und elektrischer Betrieb Anschluss Pos: 30 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M - O/Montage @ 18\mod_1302615960458_1.docx @ 103423 @ 2 @ 1 Montage Pos: 31 /#Neustruktur#/Online-Dokumentation/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - 230 V @ 18\mod_1302606816750_1.docx @ 103306 @ @ 1 Warnung Elektrische Spannung ! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.
- Seite 12 Pos: 35 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer Anschluss @ 21\mod_1328177051724_1.docx @ 138041 @ 2 @ 1 Elektrischer Anschluss Pos: 36 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Anschluss/Dimmer/Anschluss - 2117 @ 21\mod_1331205283908_1.docx @ 202013 @ @ 1 Abb. 10: Funktion DALI Spannungsversorgung DALI Betriebsgerät 2117 U | 1373-1-7949 — 12 —...
- Seite 13 Spannungsversorgung eingesetzt, dürfen die Klemmen L und N nicht belegt werden. Das Gerät versorgt sich dann direkt aus dem Bus mit Strom. • Es können bis zu 3 DALI Potenziometer 2117/11 U und 5 DALI Potenziometer 2117 U parallel betrieben werden. Beachten Sie dabei die max. zulässige Stromaufnahme. •...
- Seite 14 DALI-Potenziometer für Broadcast- Betrieb Pos: 38 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Rückseiten (--> Für alle Dokumente <--)/Rückseite - Busch-Jaeger - Allgemein @ 20\mod_1327320074886_1.docx @ 137102 @ @ 1 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Dokuments behalten Postfach wir uns jederzeit ohne Vorankündigung vor.
