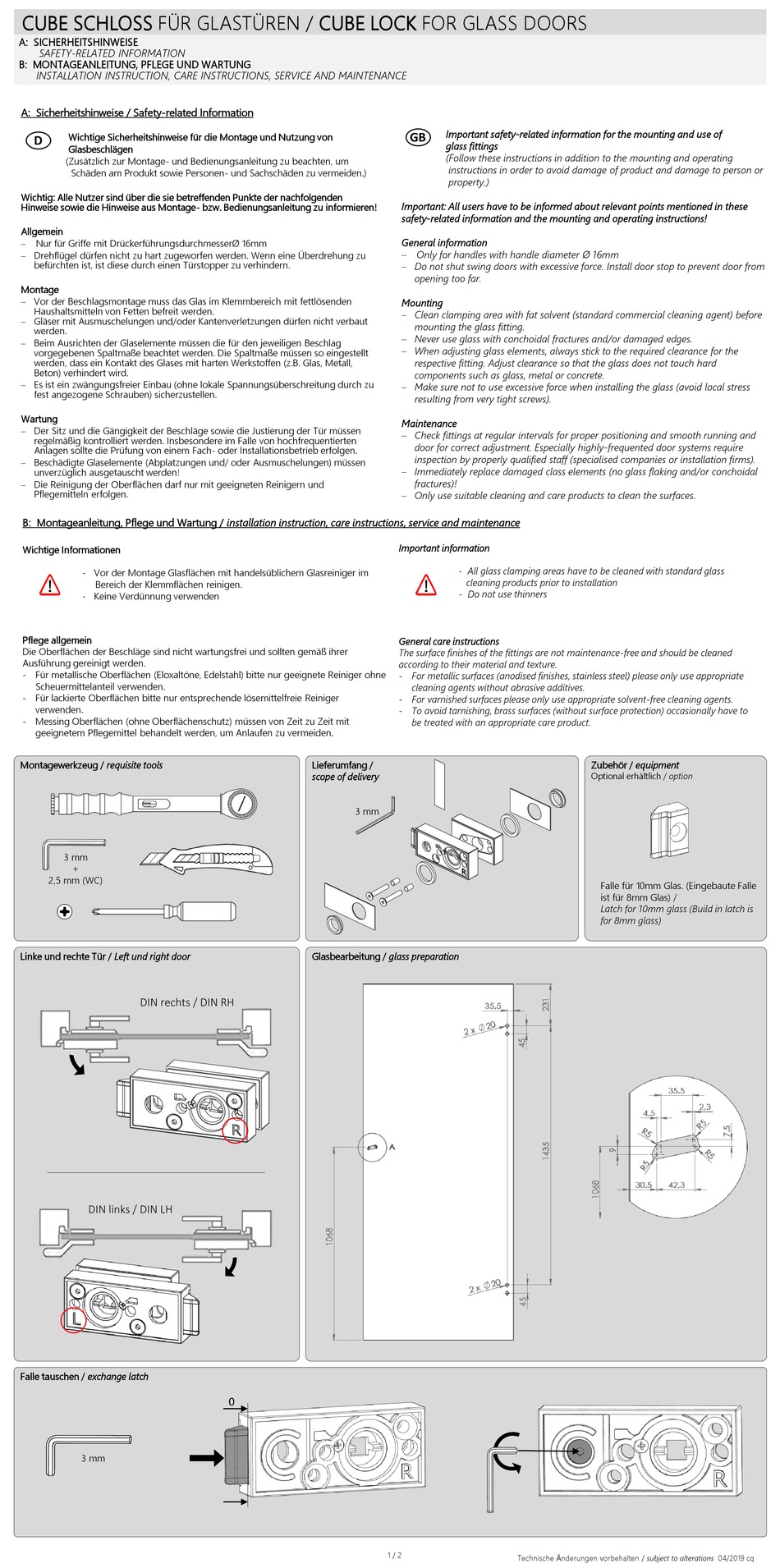

Griffwerk CUBE Montage, Pflege Und Wartung

CUBE SCHLOSS FÜR GLASTÜREN / CUBE LOCK FOR GLASS DOORS
A: SICHERHEITSHINWEISE
SAFETY-RELATED INFORMATION
B: MONTAGEANLEITUNG, PFLEGE UND WARTUNG
INSTALLATION INSTRUCTION, CARE INSTRUCTIONS, SERVICE AND MAINTENANCE
A: Sicherheitshinweise / Safety-related Information
Wichtige Sicherheitshinweise für die Montage und Nutzung von
D
Glasbeschlägen
(Zusätzlich zur Montage- und Bedienungsanleitung zu beachten, um
Schäden am Produkt sowie Personen- und Sachschäden zu vermeiden.)
Wichtig: Alle Nutzer sind über die sie betreffenden Punkte der nachfolgenden
Hinweise sowie die Hinweise aus Montage- bzw. Bedienungsanleitung zu informieren!
Allgemein
 Nur für Griffe mit DrückerführungsdurchmesserØ 16mm
 Drehflügel dürfen nicht zu hart zugeworfen werden. Wenn eine Überdrehung zu
befürchten ist, ist diese durch einen Türstopper zu verhindern.
Montage
 Vor der Beschlagsmontage muss das Glas im Klemmbereich mit fettlösenden
Haushaltsmitteln von Fetten befreit werden.
 Gläser mit Ausmuschelungen und/oder Kantenverletzungen dürfen nicht verbaut
werden.
 Beim Ausrichten der Glaselemente müssen die für den jeweiligen Beschlag
vorgegebenen Spaltmaße beachtet werden. Die Spaltmaße müssen so eingestellt
werden, dass ein Kontakt des Glases mit harten Werkstoffen (z.B. Glas, Metall,
Beton) verhindert wird.
 Es ist ein zwängungsfreier Einbau (ohne lokale Spannungsüberschreitung durch zu
fest angezogene Schrauben) sicherzustellen.
Wartung
 Der Sitz und die Gängigkeit der Beschläge sowie die Justierung der Tür müssen
regelmäßig kontrolliert werden. Insbesondere im Falle von hochfrequentierten
Anlagen sollte die Prüfung von einem Fach- oder Installationsbetrieb erfolgen.
 Beschädigte Glaselemente (Abplatzungen und/ oder Ausmuschelungen) müssen
unverzüglich ausgetauscht werden!
 Die Reinigung der Oberflächen darf nur mit geeigneten Reinigern und
Pflegemitteln erfolgen.
B: Montageanleitung, Pflege und Wartung / installation instruction, care instructions, service and maintenance
Wichtige Informationen
- Vor der Montage Glasflächen mit handelsüblichem Glasreiniger im
Bereich der Klemmflächen reinigen.
- Keine Verdünnung verwenden
Pflege allgemein
Die Oberflächen der Beschläge sind nicht wartungsfrei und sollten gemäß ihrer
Ausführung gereinigt werden.
- Für metallische Oberflächen (Eloxaltöne, Edelstahl) bitte nur geeignete Reiniger ohne
Scheuermittelanteil verwenden.
- Für lackierte Oberflächen bitte nur entsprechende lösemittelfreie Reiniger
verwenden.
- Messing Oberflächen (ohne Oberflächenschutz) müssen von Zeit zu Zeit mit
geeignetem Pflegemittel behandelt werden, um Anlaufen zu vermeiden.
Montagewerkzeug / requisite tools
3 mm
+
2,5 mm (WC)
Linke und rechte Tür / Left und right door
DIN rechts / DIN RH
DIN links / DIN LH
Falle tauschen / exchange latch
3 mm
Lieferumfang /
scope of delivery
3 mm
Glasbearbeitung / glass preparation
0
Important safety-related information for the mounting and use of
GB
glass fittings
(Follow these instructions in addition to the mounting and operating
instructions in order to avoid damage of product and damage to person or
property.)
Important: All users have to be informed about relevant points mentioned in these
safety-related information and the mounting and operating instructions!
General information
 Only for handles with handle diameter Ø 16mm
 Do not shut swing doors with excessive force. Install door stop to prevent door from
opening too far.
Mounting
 Clean clamping area with fat solvent (standard commercial cleaning agent) before
mounting the glass fitting.
 Never use glass with conchoidal fractures and/or damaged edges.
 When adjusting glass elements, always stick to the required clearance for the
respective fitting. Adjust clearance so that the glass does not touch hard
components such as glass, metal or concrete.
 Make sure not to use excessive force when installing the glass (avoid local stress
resulting from very tight screws).
Maintenance
 Check fittings at regular intervals for proper positioning and smooth running and
door for correct adjustment. Especially highly-frequented door systems require
inspection by properly qualified staff (specialised companies or installation firms).
 Immediately replace damaged class elements (no glass flaking and/or conchoidal
fractures)!
 Only use suitable cleaning and care products to clean the surfaces.
Important information
- All glass clamping areas have to be cleaned with standard glass
cleaning products prior to installation
- Do not use thinners
General care instructions
The surface finishes of the fittings are not maintenance-free and should be cleaned
according to their material and texture.
- For metallic surfaces (anodised finishes, stainless steel) please only use appropriate
cleaning agents without abrasive additives.
- For varnished surfaces please only use appropriate solvent-free cleaning agents.
- To avoid tarnishing, brass surfaces (without surface protection) occasionally have to
be treated with an appropriate care product.
1 / 2
Technische Änderungen vorbehalten / subject to alterations 04/2019 cq
Zubehör / equipment
Optional erhältlich / option
Falle für 10mm Glas. (Eingebaute Falle
ist für 8mm Glas) /
Latch for 10mm glass (Build in latch is
for 8mm glass)
