KAPITEL 2 - ÜBERSICHT ÜBER DIE KOMPONENTEN
2.1 AUSSENANSICHT UND KOMPONENTEN

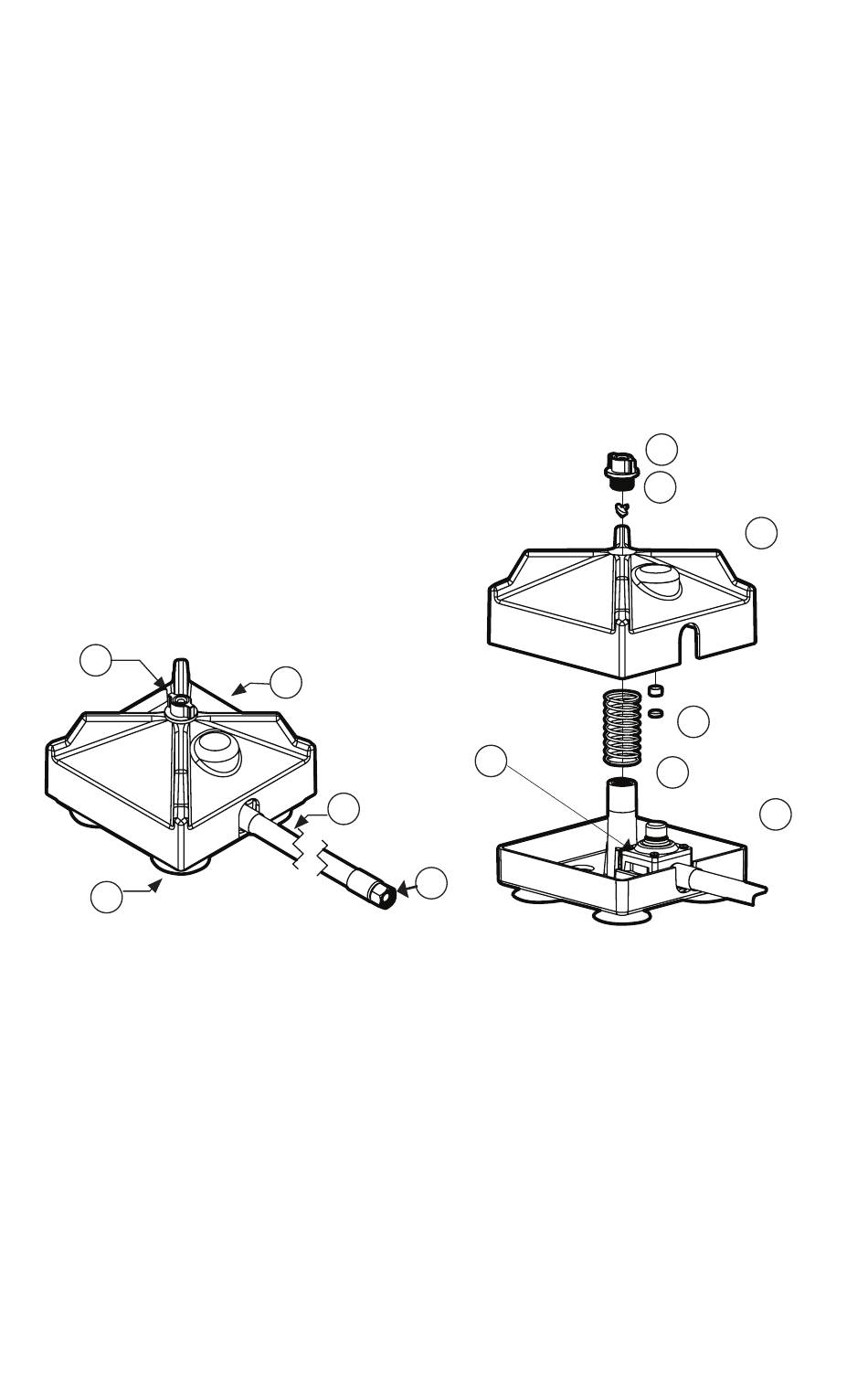

Die externen Komponenten des Reinigers können der Abbildung unten links (Abbildung 1)
entnommen werden�
1� Spritzdüse
2� Reinigersockel
3� Wasserschlauch
4� Saugnäpfe
5� 3/8 Zoll Klemmringverbindung (optional 3/8 Zoll BSPT-Adapter)
2.2 INTERNE KOMPONENTEN
Die internen Komponenten des Reinigers können der Abbildung unten rechts (Abbildung 2)
entnommen werden�
1� Magnet
2� Feder
3� Oberes Gehäuse
5
4� Leitschaufel
4
2� Düse
6� Unteres Gehäuse
3
4� Wasserventil
1
2
7
2
3
5
4
Abbildung 1
Abbildung 2
KAPITEL 3 - AUSPACKEN
Verpackungsmaterialien für eine zukünftige Lagerung oder Rücksendung aufbewahren� Diese
Anleitung für spätere Nachfrage aufbewahren
3.1 AUSPACKEN DES RAPID RINSERS
Der Lieferumfang sollte die folgenden Komponenten umfassen:
1� Rapid Rinser
2� Wasserschlauch
3� Bedienungsanleitung
4� Rapid Rinse Station - optional siehe Kapitel 8
5
