Jesco FLOWCON Betriebsanleitung
Inhaltszusammenfassung für Jesco FLOWCON

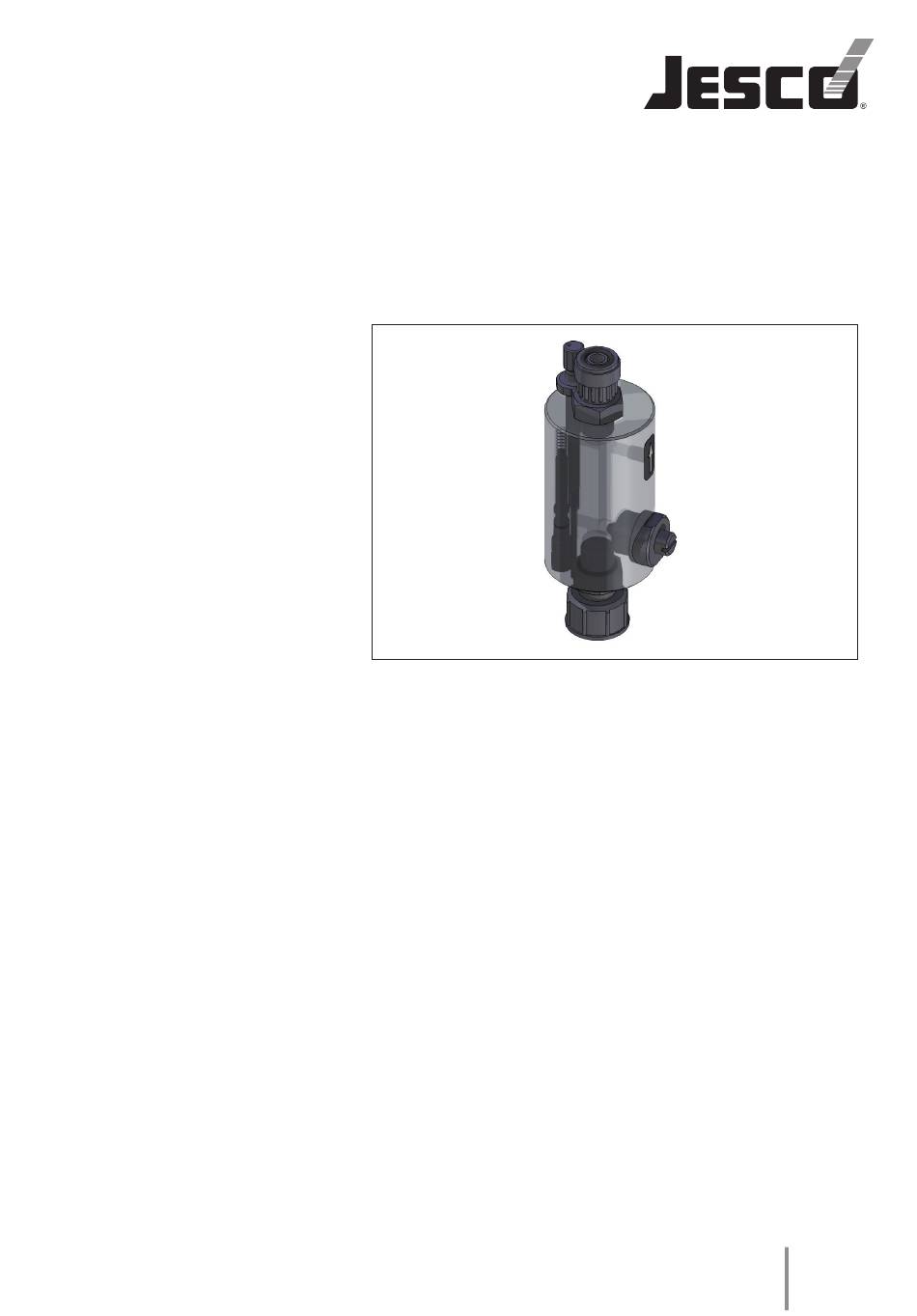

- Seite 1 FLOWCON Betriebsanleitung Vor Inbetriebnahme Betriebsanleitung lesen! Für künftige Verwendung aufbewahren. Dosieren Flüssigkeiten Fördern Gase Regeln Systeme...
- Seite 2 | Betriebsanleitung FLOWCON | Inhaltsverzeichnis...
-
Seite 3: Inhaltsverzeichnis
8. Anschluss bei Eigentakt oder analoger Ansteuerung Magnetpumpe ............17 8. Anschluss bei Eigentakt oder analoger Ansteuerung Motorpumpe ............17 8.4 Einstellung der maximalen Hubfrequenz am DIL-Schalter ................17 8.5 Einstellung der zulässigen Fehlhübe......................18 9. Ersatzteilliste FLOWCON ..........................18 10. Garantieantrag ............................19 Inhaltsverzeichnis | Betriebsanleitung FLOWCON | ... -
Seite 4: Sicherheitshinweise
Funktionen hervorrufen kann. WICHTIG! Dies sind Zusatzinformationen, die das Arbeiten erleichtern und für einen störungsfreien Betrieb sorgen. Direkt am FLOWCON angebrachte Hinweise wie z.B. • Kabelkennzeichnung • Kennzeichen für Fluidanschlüsse müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. -
Seite 5: Dosierung Von Chemikalien
• Wenn Anschlüsse zwecks Entlüftung oder aus anderen Gründen während des Betriebes gelöst wurden, muss übergelaufene Chemikalie unbedingt fachgerecht beseitigt werden. Nur so kann gesundheitliche Gefährdung durch die Chemikalie VORSICHT! verhindert werden und ein chemischer Angriff an der Anlage vermieden werden. Sicherheitshinweise | Betriebsanleitung FLOWCON | 5... -
Seite 6: Lieferumfang
Ursache festzustellen. WICHTIG! 2. Funktion Der Durchflußsensor FLOWCON wurde speziell für die Überwachung von oszillierenden Volumenströmen entwickelt. Die Funktion basiert auf der Auswertung des für Dosier- pumpen typischen, pulsartig austretenden Dosiervolumens. Während des Druckhubes wird ein Schwebekörper von der strömenden Flüssigkeit angehoben und betätigt dabei einen Reedkontakt. -
Seite 7: Maßbilder
Überwachung von Motor-Dosierpumpen Für die Überwachung von Motor-Dosierpumpen wird der Kontakt eines Näherungsini- tiators am Antriebsexzenter mit dem Kontakt des Durchflußsensors FLOWCON verg- lichen. Auch hier kann der Näherungsinitiator entfallen wenn die Pumpe über externe Kontakte angesteuert wird. An der Elektronik kann eine bestimmte Anzahl (max. 7) von zulässigen Fehlhüben ein- gestellt werden. - Seite 8 DIN ISO 2768 T.1 mittel gez. 22.07.03 Metz Zg.-Nr. Blatt gepr. MB 1 33 11/3 G 5/8 7 Index Änderung Datum Name Datum Name Ersatz für Ersetzt durch G /4 76 Ø Näherungsinitiator M12 x 1 8 | Betriebsanleitung FLOWCON | Maßbilder...
- Seite 9 Auswerte-Elektronik Schalttafeleinbau Auswerte-Elektronik Wandaufbau Maßbilder | Betriebsanleitung FLOWCON | 9...
-
Seite 10: Technische Daten
Dosierung. 1 grüne LED (0) leuchtet solange kein Fehlhub aufgetreten ist. 7 grüne LED's (Error) zeigen die aufgetretenen Fehlhübe an. 1 rote LED (Alarm) leuchtet bei Überschreitung der zulässigen Fehlhübe (Relais schaltet). 10 | Betriebsanleitung FLOWCON | Technische Daten... -
Seite 11: Flowcon Artikelnummern
G 5/8, Schlauch-Klemmanschluss 6/1 4561 G /4, Schlauch-Klemmanschluss 6/1 456 Wandhalter PVC: G 5/8 456 G /4 4564 Schlauch-Klemmanschlüsse PVC: G 5/8 - 4/6 0975 G 5/8 - 6/1 19180 G /4 - 6/1 19175 Technische Daten | Betriebsanleitung FLOWCON | 11... -
Seite 12: Auswahlhilfe
Um Zerstörung zu vermeiden, darf nur angemessene Kraft aufgewendet werden. Kunststoffteile (insbesondere Teile aus PVC) lassen sich besser verschrauben und wie- der lösen, wenn das Gewinde zuvor mit einem Gleitmittel (z.B. Silikonfett) versehen wurde. 1 | Betriebsanleitung FLOWCON | Installation... - Seite 13 Die Verträglichkeit des Gleitmittels mit der Dosierchemikalie ist zu prüfen! 5.2 Montageort ACHTUNG! Der Durchflußsensor FLOWCON kann bei Motorpumpen unmittelbar auf das Druckventil montiert werden. Bei Magnet-Dosierpumpen ist die Montage direkt auf dem Druckventil nicht zulässig, da durch das Streufeld des Antriebsmagneten Störungen auftreten kön- nen.
-
Seite 14: Inbetriebnahme
6. Inbetriebnahme Wird zur Überwachung die Auswerte-Elektronik FLOWCON verwendet, ist vor der Inbe- triebnahme die maximale Hubfrequenz der Dosierpumpe und die Anzahl der zulässigen Fehlhübe einzustellen (siehe Abschnitt 8. Elektrischer Anschluss) Entlüften: 1. Bypass-Ventil (1) voll öffnen (Spindel linksherum rausdrehen) oder . -
Seite 15: Wartung
Schwimmer auszubauen. (siehe Abschnitt . Installation) WICHTIG! 6.1 Wartung Der FLOWCON ist selbstüberwachend. Das heißt, dass z.B. bei einer Verstopfung der mediumführenden Gehäusebohrungen ein Alarm gemeldet wird, weil der Reedkontakt nicht mehr angesteuert wird. Eine Kontrolle auf Dichtheit der Anschlüsse und weiterführenden Leitungen ist regel- mäßig, vorzugsweise halbjährlich, durchzuführen. -
Seite 16: Bedienfeld Auswerte-Elektronik
Kl. u. 4 geschlossen bei Alarm Kl. 4 u. 5 geschlossen bei Betrieb siehe Abschnitte 8.1, 8. und 8. DIL-Schalter zur Einstellung der max. Hubfrequenz (Punkt 8.4) und der zulässigen Fehlhübe (8.5). 16 | Betriebsanleitung FLOWCON | Bedienfeld Auswerte-Elektronik... -
Seite 17: Anschluss Bei Ansteuerung Durch Externe Kontakte
8.3 Anschluss bei Eigentakt oder analoger Ansteuerung Motorpumpe schwarz Näherungsinitiator braun blau Durchflusssensor Öffner (grün/braun), Schließer (weiß/braun) 8.4 Einstellung der maximalen Hubfrequenz am DIL-Schalter Hubfrequenz Schalter bis 180/min bis 10/min bis 90/min bis 65/min Elektrischer Anschluss | Betriebsanleitung FLOWCON | 17... -
Seite 18: Einstellung Der Zulässigen Fehlhübe
15.1 Druckfeder Reedkontakt (1) 4555 Druckfeder Schwimmer (6) 788 *) Ist im Dichtungssatz 800/801 enthalten. ACHTUNG! Es sind ausschließlich Original-Ersatzteile von Lutz-Jesco zu verwenden. Anderenfalls erlischt die Gewährleistung. ACHTUNG! 15.1 15.2 15.6 15.5 15.7 18 | Betriebsanleitung FLOWCON | Ersatzteilliste... -
Seite 19: Garantieantrag
Einsatzort/Anlagenbezeichnung: ............................Verwendetes Zubehör (Saugleitung,PDS): ....................................................................................................Inbetriebnahme (Datum): ..............................Laufzeit (ca. Betriebsstunden): ............................Bitte benennen Sie die Eigenarten der Installation und fügen Sie eine einfache Skizze mit Material-, Durchmesser-, Längen- und Höhenangaben bei. Garantieantrag | Betriebsanleitung FLOWCON | 19... -
