B E D I E N U N G S A N L E I T U N G

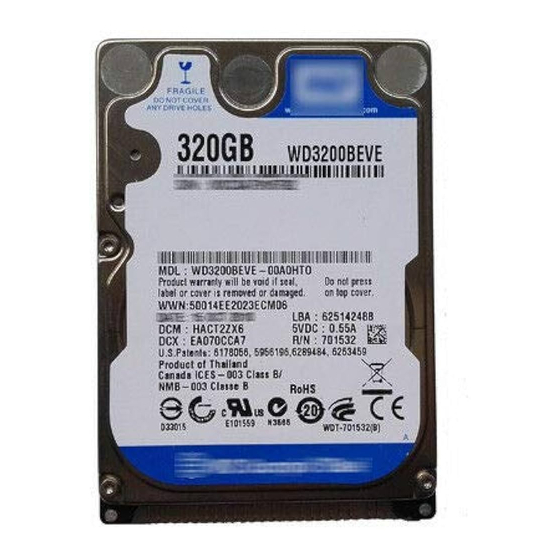

IDE-Festplatte 320GB
„WD3200BEVE"
Best.-Nr. 41 67 29
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser Festplatte.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.: 0180/5 31 21 11
Fax: 0180/5 31 21 10
E-Mail: Bitte verwenden Sie unser Formular im Internet: www.conrad.de,
unter der Rubrik „Kontakt".
Mo. bis Fr. 8.00-18.00 Uhr
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: Tel.: 0848/80 12 88
Fax: 0848/80 12 89
E-Mail: support@conrad.ch
Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr
Niederlande: www.conrad.nl, www.conrad.be
Bitte beachten Sie:
Rückgabe oder Umtausch ist nur in der Original-Verpackung möglich!
Bestimmungsgemäße Verwendung
Die Festplatte ist zum Einbau in einen Notebook/Computer oder ein externes Festplatten-
gehäuse vorgesehen und dient dort zur Datenspeicherung.
Das Gehäuse der Festplatte darf nicht geöffnet werden; die auf der Festplatte vorhandenen
Aufkleber dürfen nicht beschädigt oder entfernt werden! Zerlegen Sie die Festplatte niemals!
Verlust von Gewährleistung/Garantie!
Bringen Sie keine Aufkleber auf der Festplatte an, beschriften Sie sie nicht.
Merkmale
• Formatierte Kapazität: Ca. 320GByte/298GByte, siehe Abschnitt „Tipps und Hinweise"
• Bauart 6,35 cm (2,5"), Bauhöhe 9,5 mm
• 44poliger IDE-Anschluss (IDE-Datenleitungen & Stromversorgung)
• UltraATA/100 (UDMA100), Umdrehungszahl 5400 U/min, 8MByte Cache
• Zugriffszeit Lesen = 12 ms
Lieferumfang
• Festplatte
• Dt. Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garan-
tie.
Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
Bei Berührung und beim Einbau/Ausbau sind geeignete Schutzmaßnahmen gegen statische
Aufladung zu treffen (z.B. Erdungsband, nichtleitende Unterlage usw.).
Die Festplatte darf nur fest eingebaut (Computer bzw. externes Festplattengehäuse) betrie-
ben werden. Sie darf nicht feucht oder nass werden.
Gehen Sie vorsichtig mit der Festplatte um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird sie beschädigt.
Allgemeine Informationen
w w w. c o n r a d . c o m

Version 02/12

Falls Sie kein BIOS-Update für Ihren „alten" Notebook bekommen können, so ist der Betrieb
der Festplatte evtl. nicht möglich. Möglicherweise ist auf der Website des Herstellers eine
Software erhältlich, die die Ausnutzung der Kapazität der Festplatte bei älteren Notebooks
erlaubt. Aber auch der Betrieb der Festplatte in einem externen Festplattengehäuse (USB/
1394) ist denkbar.
Der fehlende Stift des Anschlusses ist normal und dient bei dazu ausgestatteten speziellen
Kabeln zum verdrehsicheren Aufstecken des Kabels.
Achten Sie jeweils auf den richtigen Anschluss des Kabels (Pin 1 immer mit Pin 1 verbinden).
Pin 1 des Kabels ist meist farbig markiert, Pin 1 bei 8,89 cm-/3.5"- oder 13,3 cm-/5.25"-Geräten
liegt auf der Seite des Stromsteckers.
Wenn das Kabel falsch aufgesteckt wird (z.B. um einen Pin versetzt oder um 180° verdreht),
so wird nicht nur die Festplatte, sondern auch der Controller (z.B. Mainboard des Notebooks)
beschädigt. Lassen Sie im Zweifel den Anschluss bzw. Einbau von einer Fachkraft/Fachwerk-
statt durchführen.
In der 44poligen Stiftleiste, die Sie auf jeder 6,35 cm-/2.5"-IDE-Festplatte finden, ist der
Stromanschluss (+5 V/DC und GND/Masse) und der 40polige IDE-Anschluss integriert.
Der Anschluss und Einbau einer 6,35 cm-/2.5"-IDE-Festplatte in einen herkömmlichen
Computer ist deshalb selbstverständlich auch möglich, erfordert aber einen zusätzlichen
Adapter (auf der 6,35 cm-/2.5"-Festplatte ist kein Platz für eine herkömmliche Strombuchse
und den 40pol. IDE-Anschluss).
Wenn Sie die 6,35 cm-/2.5"-IDE-Festplatte über einen Adapter an einem 40/80-poligen IDE-
Kabel betreiben möchten, so ist die richtige Einstellung der Festplatte auf „Master" und „Slave"
und der richtige Anschluss am IDE-Kabel entscheidend für die einwandfreie Funktion:
• Der linke als „Mainboard" bezeichnete Stecker ist meist farbig markiert und außerdem etwas
weiter von den anderen beiden Steckern entfernt. Er muss in den entsprechenden An-
schluss Ihres Mainboards gesteckt werden.
• Am Anschluss „Master" ist das erste IDE-Gerät (vorrangig eine Festplatte) anzuschließen.
Diese muss auch als „Master" eingestellt sein. Kontrollieren Sie die Steckbrücken der
Festplatte (die hier gelieferte 6,35 cm-/2.5"-Festplatte ist bereits auf „Master" eingestellt).
• Am Anschluss „Slave" kann, sofern vorhanden, eine weitere Festplatte (oder ein CD-/DVD-
Laufwerk) angeschlossen werden. Das Gerät muss auf „Slave" eingestellt sein.
Um die 6,35 cm-/2.5"-Festplatte auf „Slave" einzustellen, ist eine Steckbrücke („Jumper") wie
oben gezeigt aufzustecken.

In der Einstellung „Master" ist die Steckbrücke entfernt (wie bei Lieferung, Grundeinstellung,
siehe Bild 1).
Aufgrund der Kapazität der Festplatte könnten bei älteren Notebooks Probleme
auftauchen, da so große Festplatten nicht unterstützt werden. Beim Erkennen der
Festplatte durch das BIOS/Setup könnte der Rechner stehen bleiben, die Festplat-
te wird nicht oder nicht korrekt erkannt o.ä.
Fehlender Stift
Bild 1: Rückseite der Festplatte
Bild 2: Aufstecken des 44poligen Kabels
Mainboard Pin 1
Bild 3: 40/80-poliges IDE-Kabel
Bild 4: Einstellung der Festplatte auf „Slave"
Es ist eine Steckbrücke mit 2 mm-Raster erforderlich. Eine herkömmliche Steck-
brücke z.B. auf einer 8,89 cm-/3.5"-Festplatte oder auf dem Mainboard hat ein
Raster von 2,54 mm und kann nicht verwendet werden (kein vernünftiger elektri-
scher Kontakt, außerdem beschädigt diese beim Aufstecken die Stifte, Verlust von
Gewährleistung/Garantie).
Pin 1
Pin 1
Slave Master
