Originalbetriebsanleitung
Lesen Sie vor Inbetriebnahme der Maschine
diese Betriebsanleitung aufmerksam durch !

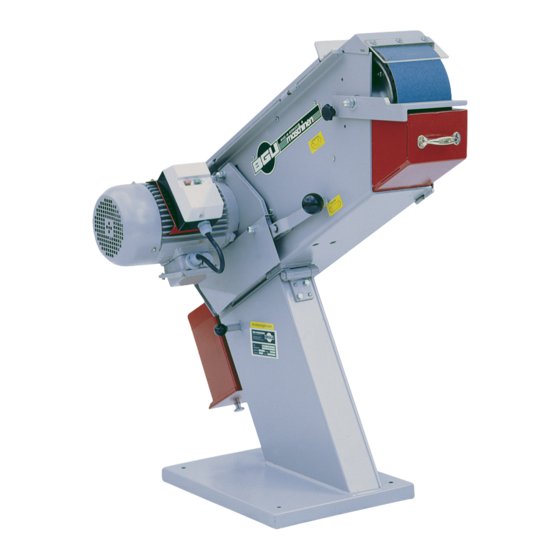

Metallbandschleifer MBS 751 MBS 1501
-Inbetriebnahme
-Bedienung
-Wartung
-Zubehör
Für künftige Verwendung aufbewahren !
Südharzer Maschinenbau GmbH
99734 Nordhausen, Helmestraße 94
Service Tel. 0 36 31 / 62 97 104 • Fax 0 36 31 / 62 97 111
Internet: www.bgu-maschinen.de
e-mail: info@bgu-maschinen.de
- 1 -
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für BGU MBS 751
- Seite 1 Originalbetriebsanleitung Lesen Sie vor Inbetriebnahme der Maschine diese Betriebsanleitung aufmerksam durch ! Metallbandschleifer MBS 751 MBS 1501 -Inbetriebnahme -Bedienung -Wartung -Zubehör Für künftige Verwendung aufbewahren ! Südharzer Maschinenbau GmbH 99734 Nordhausen, Helmestraße 94 Service Tel. 0 36 31 / 62 97 104 • Fax 0 36 31 / 62 97 111 Internet: www.bgu-maschinen.de...
-
Seite 2: Eg-Konformitätserklärung
Sicherheits- und Gesundheitsanforderungen der betreffenden EG - Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung Ihre Gültigkeit. Bezeichnung der Maschine: Metallbandschleifer Typen: MBS 751 ; MBS 1501 Hersteller - Nr.: siehe Typenschild Einschlägige EG - Richtlinien:... -
Seite 3: Inhaltsverzeichnis
Aufstellung und Montage ................... Inbetriebnahme ....................Bandwechsel und Justierung ................Wartung und Instandhaltung ................Sicherheitshinweise ..................Wartungsvorschrift .................... Technische Daten ....................Schallpegelmessung ..................Elektrische Anlage ..................... Restrisikobetrachtung ..................Gewährleistung ....................Ersatzteilliste MBS 751 ..................10-12 Ersatzteilliste MBS 1501 ................... 13-15 - 3 -... -
Seite 4: Warn-Und Sicherheitsaufkleber
„Typenschild“ Dieser Aufkleber enthält die Firmenbezeichnung des Herstellers und die wichtigsten technischen Daten. 5. Aufkleber „BGU-Maschinen“ - Logo 6. Aufkleber "Vor Inbetriebnahme Betriebsanweisung lesen" Dieser Aufkleber weist darauf hin, dass bei der Arbeit mit der Maschine die Betriebsanweisung gelesen werden muss. -
Seite 5: Einleitung
2. Einleitung Wir bedanken uns für Ihr entgegengebrachtes Vertrauen und sind erfreut, Sie zu unserem geschätzten Kundenkreis zählen zu dürfen. 2.1 Benutzung der Bedienungsanleitung Diese Bedienungsanleitung hat es sich zum Ziel gesetzt Ihnen die Möglichkeit zu geben, sich mit Ihrer neuen Maschine vertraut zu machen. -
Seite 6: Bestimmungsgemäße Verwendung
Schutzkappe eingesetzt werden. Diese ist als Sonderzubehör erhältlich (Schutzkappe kurz MBS 751 - Best.Nr. 17831 , Schutzkappe kurz MBS 1501 - Best.Nr. 17818). Beim normalen Betrieb ist die Originalschutzkappe zu verwenden! Bei Wechsel der Arbeitsposition muß... -
Seite 7: Wartung Und Instandhaltung
6.) Schleifband (93) mit Hebel (21) entspannen 7.) neues Band auflegen Bandmaß MBS 751 75 x 2000 mm, MBS 1501 150 x 2000 mm 8.) Zusammenbau in umgekehrter Reihenfolge Beim Bandwechsel unbedingt auf die Pfeile an der Innenseite des Bandes achten. Die Pfeile geben die Laufrichtung des Bandes an! Falsche Laufrichtung des Bandes führt zur schnellen... -
Seite 8: Technische Daten
2. Späneauffangkasten leeren. Glühende Schleifrückstände beschädigten Kontaktscheibe und Schleifband. 3. Vermeiden Sie seitliche Beschädigungen der Gummischeibe. Deshalb nur an der Stirnseite schleifen. 4. Schleifbänder rechtzeitig wechseln und nur vorgeschriebe Schleifbänder und Originalersatzteile verwenden. 5. Alle 20 Betriebsstunden ist die Maschine abzuschmieren. ( siehe Abb. -
Seite 9: Schallpegelmessung
7.1 Schallpegelmessung Geräuschemissionswerte: A-bewerteter Emmissionsschalldruckpegel am Arbeitsplatz: LpA: 93 dB Unsicherheit KpA: 6 dB A-bewerteter Schallleistungspegel LwA: 100 dB Unsicherheit KwA: 2,5 dB Die Werte sind auf der Basis der EN ISO 11202 und EN ISO 3744 ermittelt worden. Geschliffen wurde ein Flachstahl 50x30x200 mm, St 37, bei mittlerem Andruck, Schleifband 40-Korn. -
Seite 10: Ersatzteilliste Mbs 751
Metallbandschleifmaschine MBS 751 Pos Benennung Abmaße Pos Benennung Abmaße Bemerkung Bemerkung Sockel, kpl. 11209 50 Zylinderkopfschraube 51246 DIN 84 BM 5x10 Sockel,g. 11216 51 Sechskantmutter 51590 DIN 934 Indexbolzen 11227 52 Laufrad, kpl. 11261 Druckfeder 51863 DIN 2098 1,25x10x44,5 53 Laufrad... - Seite 11 Metallbandschleifmaschine MBS 751 Pos Benennung Abmaße Pos Benennung Abmaße Bemerkung Bemerkung 100 Schlüsselring 51928 32 mm 101 Splint 51643 DIN 94 6,3x50 102 Spänekanal, kpl. 11212 103 Spänekanal,g. 12766 104 Möbelgriffe vern. pol. 50874 115x32mm 105 Standard-Blindniet 51841 DIN 7337...
- Seite 12 - 12 -...
-
Seite 13: Ersatzteilliste Mbs 1501
Metallbandschleifmaschine MBS 1501 Pos Benennung Abmaße Pos Benennung Abmaße Bemerkung Bemerkung 50 Zylinderkopfschraube 51246 DIN 84 BM 5x10 1 Sockel, kpl. 11209 51 Sechskantmutter 51590 DIN 934 2 Sockel,g. 11216 52 Laufrad, kpl. 11472 3 Indexbolzen 11227 53 Laufrad 11534 4 Druckfeder 51863 DIN 2098... - Seite 14 117 Schild entspannen 50905 118 Schild spannen 50906 119 Schild Richtungspfeil rechts 50878 120 Schild Bandjustierung 50902 121 Schild Dreieck rot 50877 122 Schild "BGU maschinen" 51977 123 Schild GS 933014 50919 124 Schild CE 50920 125 Scheibe 51740 DIN 433...
- Seite 15 - 15 -...
-
Seite 16: Änderungen Vorbehalten
Südharzer Maschinenbau GmbH 99734 Nordhausen, Helmestraße 94 Service Tel. 0 36 31 / 62 97 104 • Fax 0 36 31 / 62 97 111 Form: 311.20.01.2011 - Rev. D Internet: www.bgu-maschinen.de Form: 313.20.01.2011 - Rev. D e-mail: info@bgu-maschinen.de - 16 -...
