1. Einbauanleitung:
Herzlichen Glückwunsch zum Kauf einer Erweiterung, von der wir glauben, das
Sie die Möglichkeiten im Umgang mit Ihrem KORG PA-80 in vielfältigerweise
kreativ erweitern wird und Sie eine Menge Zeit sparen werden was die
Handhabung mit Ihrem Keyboard betrifft.
1.1 Einbau der USB-Buchse:
Die USB Buchse wird an der Stelle eingebaut an das normalerweise das Video
Interface sitzt, so ist es zu Zeit Leider nicht möglich USB Interface Board und
Video Interface gleichzeitig zu nutzen.
1.) Schrauben Sie nun die Abdeckung des Video Interfaces und die der
Festplatte ab. Bauen Sie die Festplatte und gegebenenfalls das Vocal Harmony
board aus. Mit ein bischen Geduld führen Sie nun das USB Kabel das an der
Platine mit dem USB Stecker sitzt durch den PA-80 hindurch, bis es in dem
Schacht in dem Festplatte und Vocal Harmony board sitzten sichtbar wird.

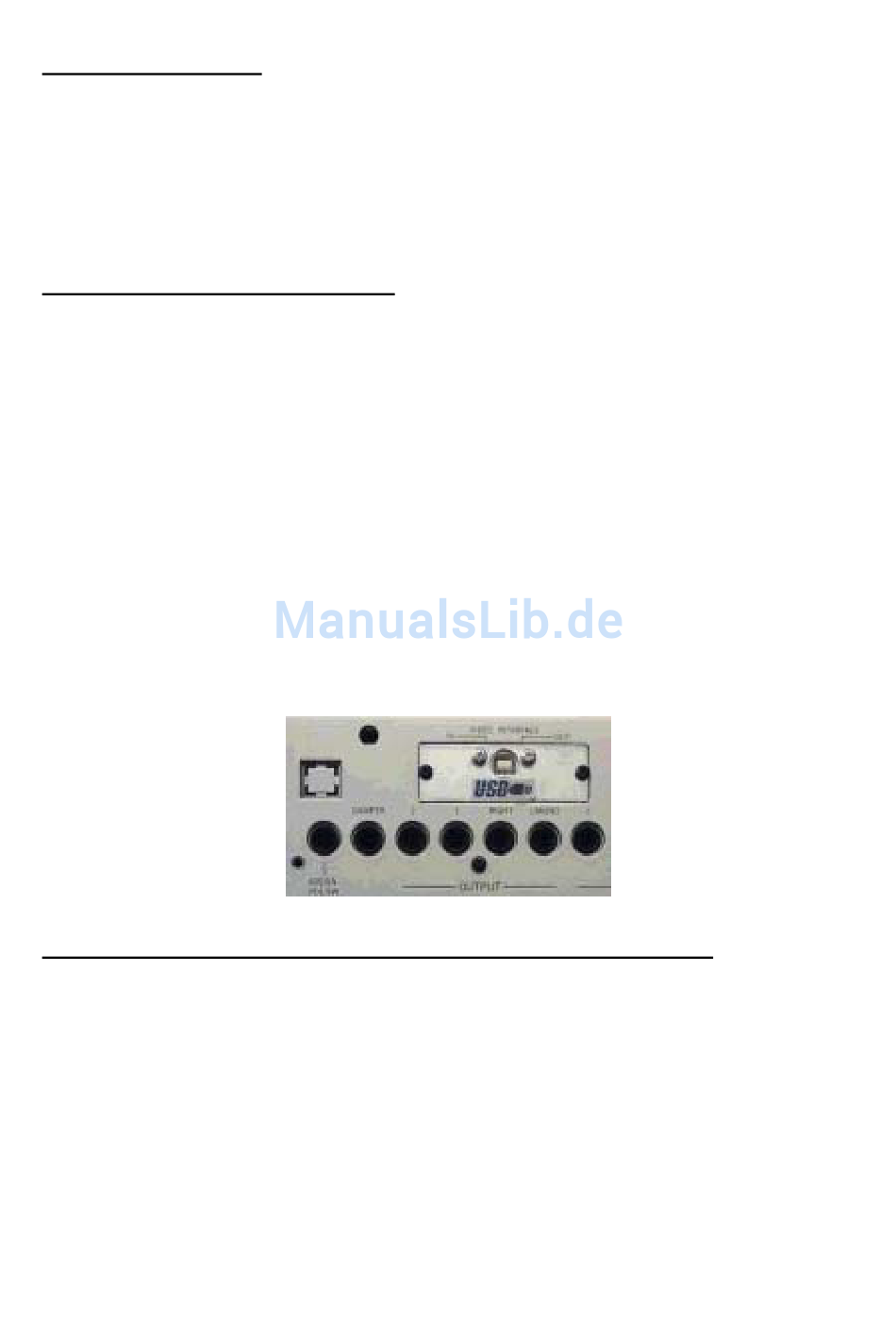

2.) Nun schrauben Sie das Masse Kabel am USB Stecker fest und montieren die
USB – Buche samt Abdeckblech auf der Rückseite Ihres PA-80.
1.2 Zusammenbau des USB Boards mit der Festplatte:
Stecken Sie die Festplatte auf das kurze Flachbandkabel der USB Platine. Die
Seite der USB Platine mit dem kurzen Stück Flachbandkabel zur Festplatte
führt, ist durch die Bezeichnung „HD" markiert, die andere Seite die zum
Keyboard führt mit der Aufschrift „Key". Schrauben Sie nun Festplatte und
USB Board mit beiliegendem Montageblech zusammen. Siehe Bild auf der
folgenden Seite:
