Compass 206 661 Kurzanleitung
4-kammer-trinkwasserpumpe
Quicklinks
4-Kammer-TrinKwasserpumpe
merKmaLe
• Fast lautloser Betrieb
• Arbeitet mit 12VDC
• Steuert den Druck durch Ändern der Motordrehzahl
• Erhöht die Geschwindigkeit bei steigendem Bedarf
• Selbstansaugend / Trockenlaufend
• Kein Speichertank notwendig
• CE-zertifiziert
• Einschließlich Adapter
• Einschließlich Einlassfilter
TeCHnisCHe DaTen
motor: Permanentmagnet, doppelt kugellagerte Armatur. Elektronische Drehzahlregelung in die hintere
Abschlusskugel eingebaut.
pumpe: Vier-Kammer-Verdrängerpumpe mit Membran. Selbstansaugend bis zu 10 Meter Saughöhe.
Pumpe läuft trocken, ohne Schaden zu nehmen. Abnehmbarer Anschluss-Adapter.
Art.-Nr.
Volt (V)
206 661
12
206 662
12
206 663
12
BeDienunG
Die Pumpe an einem trockenen und belüfteten Ort aufstellen. Der Ansaugfilter muss zwischen der Frischwas-
serversorgung und der Pumpeneinlassöffnung installiert werden. Der Vorratsbehälter sollte vor der ersten
Inbetriebnahme mindestens halb voll sein.
Hinweis: Die VSD-Elektronik erfordert eine in der Gleichstromversorgung installierte Batterie, wenn ein ACDC-
Wandler oder Batterieladesystem verwendet wird.
wiCHTiG: Unbedingt auf richtige Polarität der elektrischen Anschlüsse achten. Darauf achten, dass die ROTE
(+) Motorzuleitung mit einer abgesicherten Gleichstromschaltung verbunden ist. Das SCHWARZE (-) Motorkabel
muss an die negative Gleichstromleitung angeschlossen werden. Falls die Polarität umgekehrt wird, muss die
eingebaute Sicherung ausgetauscht werden. Um das Pumpensystem zu entlüften, alle Wasserhähne öffnen und
die Pumpe einschalten. Sobald ein Wasserhahn luftfrei ist, kann er zugedreht werden. Sobald der letzte Was-
serhahn geschlossen wird, läuft die Pumpe langsamer und schaltet sich schließlich ab.
einBau
1. D ie Versandstopfen von dem Einlass und Auslass der Pumpe abnehmen. Es kann etwas Wasser
auslaufen, das noch aus den Werkstests vorhanden sein kann.
2. Filter auf dem Einlass und Adapter am Auslass aufsetzen. Clips fest nach vorne drücken, um Filter- und
Auslass-Adapter zu verriegeln. Anschluss-Adapter am Siebeinlass befestigen und fest zu drücken.
Clip kräftig nach vorne drücken, um Anschluss-Adapter zu verriegeln.
3. Die 4 Gummitüllen in die Grundplattenbefestigungsbohrungen drücken.
Stromverbrauch (A)
3.0
4.0
6.0
Durchfluss (l/min)
Druck (PSI)
10
12,5
17
– 1 –

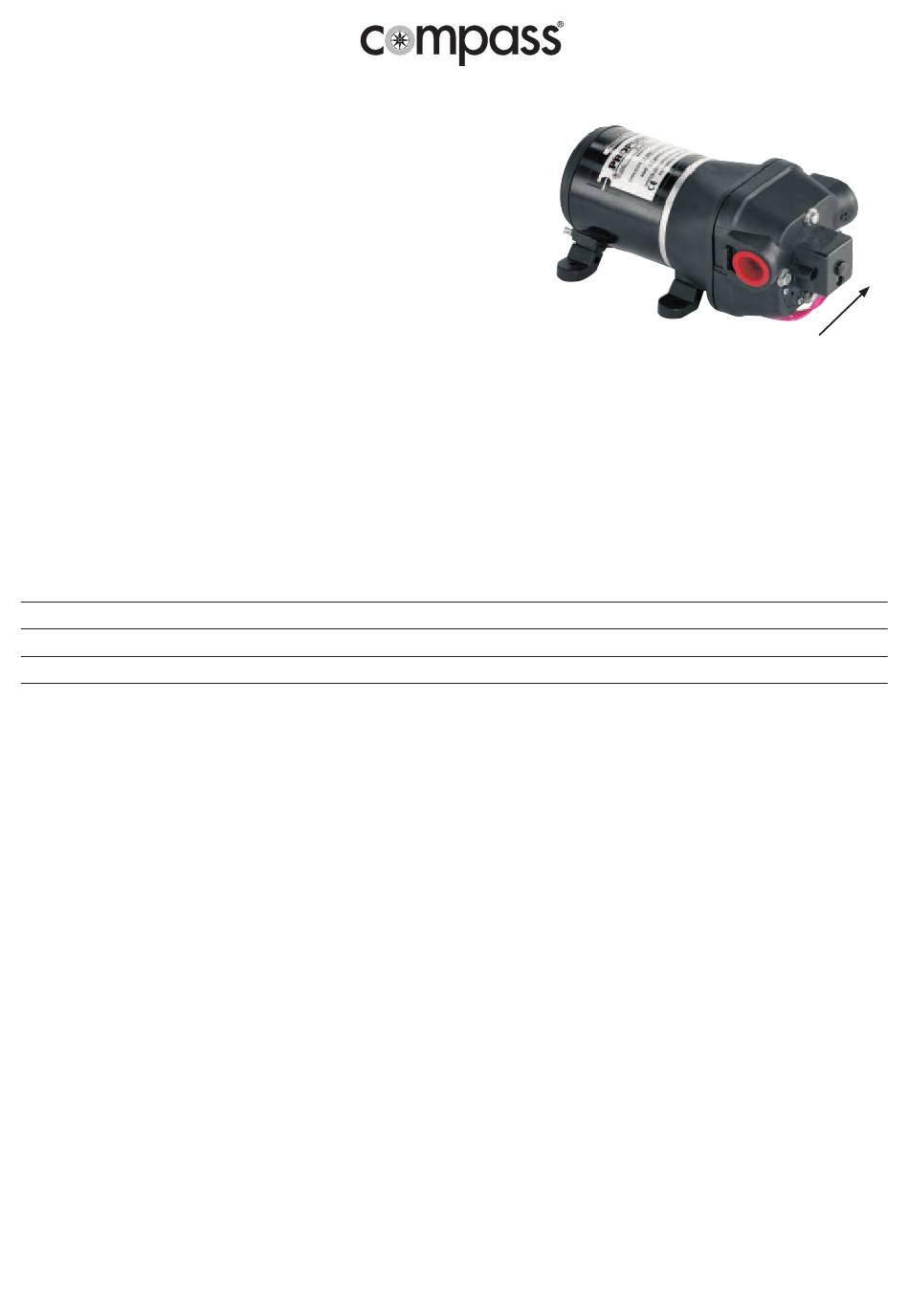

Flussrichtung
Einlassfilter
17
ja
34
ja
41
ja
Adapter
ja
ja
ja
Inhaltszusammenfassung für Compass 206 661
- Seite 1 Flussrichtung • Einschließlich Einlassfilter TeCHnisCHe DaTen motor: Permanentmagnet, doppelt kugellagerte Armatur. Elektronische Drehzahlregelung in die hintere Abschlusskugel eingebaut. pumpe: Vier-Kammer-Verdrängerpumpe mit Membran. Selbstansaugend bis zu 10 Meter Saughöhe. Pumpe läuft trocken, ohne Schaden zu nehmen. Abnehmbarer Anschluss-Adapter. Art.-Nr. Volt (V) Stromverbrauch (A) Durchfluss (l/min) Druck (PSI) Einlassfilter Adapter 206 661 206 662 12,5 206 663 BeDienunG Die Pumpe an einem trockenen und belüfteten Ort aufstellen. Der Ansaugfilter muss zwischen der Frischwas- serversorgung und der Pumpeneinlassöffnung installiert werden. Der Vorratsbehälter sollte vor der ersten Inbetriebnahme mindestens halb voll sein. Hinweis: Die VSD-Elektronik erfordert eine in der Gleichstromversorgung installierte Batterie, wenn ein ACDC- Wandler oder Batterieladesystem verwendet wird. wiCHTiG: Unbedingt auf richtige Polarität der elektrischen Anschlüsse achten. Darauf achten, dass die ROTE (+) Motorzuleitung mit einer abgesicherten Gleichstromschaltung verbunden ist. Das SCHWARZE (-) Motorkabel muss an die negative Gleichstromleitung angeschlossen werden. Falls die Polarität umgekehrt wird, muss die eingebaute Sicherung ausgetauscht werden. Um das Pumpensystem zu entlüften, alle Wasserhähne öffnen und die Pumpe einschalten. Sobald ein Wasserhahn luftfrei ist, kann er zugedreht werden. Sobald der letzte Was-...
- Seite 2 4. Pumpe horizontal oder vertikal mit dem Pumpenkopf unter dem Motor einbauen, damit Wasser aus undichten Leitungen nicht in den Motor gelangen kann. 5. 3/4-Zoll-Schlauch (vorzugsweise geflochten oder verstärkt) kann zur Isolierung der Pumpe vom Leitungssystem verwendet werden. B ei dem Modell 3.7 GPM kann ein 1/2-Zoll-Schlauch verwendet werden. Gegebenenfalls Schlauch- schellen bei Schlauchtüllenverbindung und Sieb verwenden. VOR DER WARTUNG DER PUMPE, DIE PUMPE VOM NETZ TRENNEN UND SYSTEM ENTLEEREN! proBLem LösunG Keine entlüftung – motor arbeitet, aber pumpe fördert nicht • Pumpe ist verschmutzt • Gehäuseoberteil abnehmen und reinigen • Defekte Absperrventilbaugruppe • Rückschlagventilbaugruppe austauschen • In die Saugleitung tritt Luft ein • Alle Klemmen festziehen und Leitungen kontrollieren • Verstopfte Ansaug- oder Förderleitung • Leitungen abnehmen und kontrollieren • Durchstoßene Membrane (Pumpe ist undicht) • Gehäuseunterteil austauschen • Riss im Pumpengehäuse (Pumpe ist undicht) • Gehäuse oder Pumpenkopf austauschen • Wasserversorgungstank ist leer • Neu befüllen oder Pumpe vom Netz trennen motor läuft nicht • Pumpenschaltung bekommt keinen Strom • Verdrahtung, Sicherung oder Schutzschalter kontrollieren • Lockere oder korrodierte Kabelverbindungen • Drahtverbindungen prüfen • Sicherung durchgebrannt oder Leistungsschalter offen • Ersetzen oder zurücksetzen • Wärmeschutzschalter offen (Motorgehäuse ist heiß)
