Bedienungsanleitung
Preisrechnende Waage
S 200
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elicom Electronic S 200

Inhaltszusammenfassung für Elicom Electronic S 200

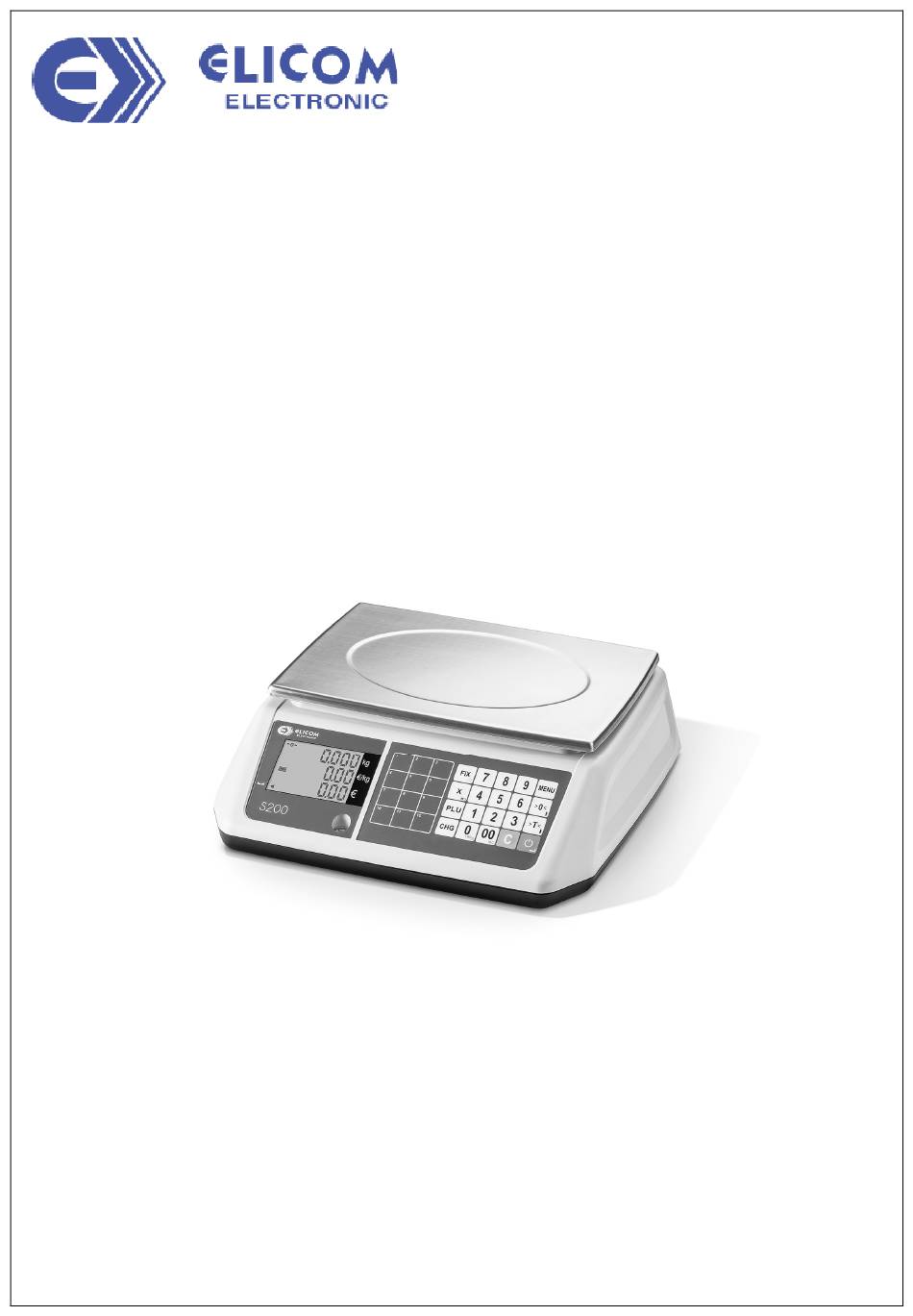

  • Seite 1 Bedienungsanleitung Preisrechnende Waage S 200...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. EINFÜHRUNG ..................................3 1.1 S ............................... 3 ICHERHEITSHINWEISE 2. INSTALLATION ................................... 3 ................................3 2.1 I NHALT ERPACKUNG ................................4 2.2 W IEGEPLATTFORM ..............................4 2.3 A USRICHTEN DER AAGE 2.4 N ................................. 4 NSCHLUß 2.5 A ....................................5 3.

  • Seite 3: Einführung

    1. Einführung Diese Anleitung enthält wichtige Information über die Bedienung und Installation der Waage, Anleitung vor Gebrauch der Waage aufmerksam durchlesen. S i c h e r h e i t s h i n w e i s e 1 .

  • Seite 4: Wiegeplattform

    W i e g e p l a t t f o r m 2 . 2 Setzen Sie die Wiegeplattform auf die Waage wie unten dargestellt und drücken Sie die Wiegeplattform sanft nach unten. Bild 2.1 2 . 3 A u s r i c h t e n d e r W a a g e Die Waage muß...

  • Seite 5: Kku

    2 . 5 A k k u Als Option kann die Waage mit einem 3.7V Li-on Akku betrieben werden. Nur original Elicom Akku verwenden !! 2 . 5 . 1 A k k u I n s t a l l a t i o n Vor Akku Installation Waage ausschalten, danach Waage vom Stromnetz trennen, Wiegeplattform entfernen, Akkufach öffen, Akku montieren, Akkufach schließen,Wiegeplatte aufsetzen.

  • Seite 6: Übersicht

    3. Übersicht 3 . 1 A b m e s s u n g e n Bild. 3.1 - Model S200B Abmessungen Bild. 3.2 - Model S200L Abmessungen...

  • Seite 7: Isplay

    2 D i s p l a y Anzeige auf dem Display: 1. Gewicht 2. Grundpreis 3. Summe 4. Metrologische Hinweise 5. Libelle 6. Stabilitätsanzeige Tabelle 3.1 – Anzeige auf Display Bild. 3.3 – Bediener Display Auf dem Display können folgende Informationen angezeigt werden: Bruttogewicht ist Null Nettogewicht Tara ist aktiv...

  • Seite 8: Nsicht Von Unten

    3 . 4 A n s i c h t v o n u n t e n 1. Netzadapter Anschluß 2. RS232 Anschluß 3. Siegelmarken für Eichung 4. Verstellbare Füße Tabelle 3.4 – Ansicht von unten Informationen Bild 3.5 – Ansicht von unten 3 .

  • Seite 9: Arbeiten Mit Der Waage

    4. Arbeiten mit der Waage 4 . 1 E i n – A u s s c h a l t e n d e r Wa a g e • Zum Einschalten der Waage: An / Aus Taste ca. 3 Sekunden gedrückt halten, Waage zeigt für einen kurzen Moment alle Segmente an •...

  • Seite 10: Plu

    4 . 4 P L U Info: Die Waage kann 70 verschiedene PLU speichern 3 . 4 . 1 P LU P r o g r a m m i e r u n g 1. Halten Sie die PLU Taste 2 Sekunden gedrückt 2.

  • Seite 11: Arbeiten Mit Tara

    4 . 4 . 5 A u t o m a t i s c h e r P L U A u f r u f Ware auf Wiegeplattform stellen Mit Zahlen Tasten PLU Nummer eingeben es werden automatisch der Grundpreis und der Verkaufspreis angezeigt.

  • Seite 12: Fix Grundpreis Und / Oder Tara

    4 . 8 F i x G r u n d p r e i s u n d / o d e r Ta r a Im normalen Modus werden Grundpreis und Tara gelöscht wenn Waage entlastet wird. Sie können die Fix Funktion verwenden wenn Sie den Grundpreis und / oder Tara feststellen möchten ( Grundpreis und / oder Tara werden nicht beim entlasten der Waage gelöscht) 1.

  • Seite 13: Menü - Parameter

    5.Me n ü 5 . 1 Wa a g e n E i n s t e l l u n g e n Zugang: Taste ca. 3 Sekunden lang gedrückt halten Navigation im Menü: oder Tasten kann man durch das Menü gehen Wenn man den gewünschte Menüpunkt erreicht hat: Taste drücken ( Damit man Wert verändern kann ) mit:...
  • Seite 14 2. Signalton    ON Signalton an bei Tastendruck OFF Signalton aus bei Tastendruck 3. Automatische Waagenabschaltung    In Minuten von 0-60min wenn 0 ist die Funktion deaktiviert OFF (OFF = Standard) 4. Auto Sleep mode (Nur aktiv wenn Waage in Akku Modus arbeitet) ...
  • Seite 15 6. Fix Grundpreis und / oder Tara    Taste Fix aktiviert OFF Taste Fix deaktiviert 7. Automatischer PLU Aufruf    PLU Modus ist aktiv ( Zahlenwert = PLU Nummer ) OFF Waage im Grundpreis Modus ( PLU ist erst aktiv wenn man Zahlwert eingibt und danach PLU Taste drückt ) 8.
  • Seite 16 10. Taschenrechner Funktion    Taschenrechner Funktion an OFF Taschenrechnerfunktion aus 11. RS232 Kommunikations - Geschwindigkeit    1. 4800 bps 2. 9600 bps 12. Kommunikations – Protokoll - Format    0. 7 data bits, parity even, 1 stop bit 1.

  • Seite 17: Werkseinstellung Zurücksetzen

    13. Protokoll Typ    0. CAS 1. ELICOM 2. DIBAL 3. METTLER 4. DELMAC 14. Gewichtsfilter    0. niedrige Filterung 1. Mittlere Filterung 2. Hohe Filterung 15. Werkseinstellung zurücksetzen    Rücksetzung auf Werkseinstellungen OFF keine Rücksetzung...
  • Seite 18 16. Zeit Hintergrundbeleuchtung aktiv    Hintergrundbeleuchtung aktiv in Sekunden (von 0 bis 200sec) 17. Hintergrundbeleuchtung Helligkeit    Helligkeit Hintergrundbeleuchtung von 0 bis 7 3 = Standard 18. Änderungsfunktion    Änderungsfunktion an OFF: Änderungsfunktion aus...

  • Seite 19: Technische Daten

    6. TECHNISCHE DATEN Modell Display Typ Weighing Range Max Kapazität Plattform S200B 3 / 6 Flach Multi interval 3 / 6 kg 1 / 2 g 290mm x 221mm S200B 6 / 15 Flach Multi interval 6 / 15 kg 2 / 5 g 290mm x 221mm S200B 15 / 30...
  • Seite 20 Elicom electronic Pl. Saedinenie 5 Silistra 7500 BULGARIA Tel.: +359 86 820 200 e-mail: info@elicom-bg.com www.elicom.bg...
