1. EINFÜHRUNG
Wir danken Ihnen für den Kauf des Rekuperators INSPIRO BASIC und gratulieren Ihnen
zu Ihrer Wahl. Bitte lesen Sie diese Bedienungsanleitung durch und bewahren Sie sie auf.
1.1 VORSICHTSMASSNAHMEN
Der Käufer und Benutzer des Gerätes der Marke Reventon sollte diese
Bedienungsanleitung sorgfältig durchlesen und die darin enthaltenen
Anweisungen befolgen. Die Befolgung dieser Anweisungen garantiert eine
korrekte und sichere Verwendung des Produktes. Sollten Sie Zweifel am Inhalt
dieser Bedienungsanleitung haben, wenden Sie sich bitte an die Reventon
Group Sp. z o.o. Der Lieferant behält sich das Recht vor, jederzeit und ohne
vorherige Ankündigung Änderungen an der technischen Dokumentation
vorzunehmen. Reventon Group Sp. z o. o. haftet nicht für Schäden, die durch
unsachgemäße Installation, mangelnde Wartung des Gerätes in technisch
einwandfreiem Zustand oder nicht bestimmungsgemäße Verwendung des
Gerätes entstehen. Die Installation sollte von qualifiziertem Personal
durchgeführt werden, das über die erforderliche Genehmigung zur Installation
dieser Art von Geräten verfügt. Es liegt in der Verantwortung des Installateurs,
die Installation in Übereinstimmung mit dieser Bedienungsanleitung
durchzuführen. Wenn das Gerät ausfällt, trennen Sie es vom Netz und wenden
Sie sich an eine autorisierte Reparaturwerkstatt oder einen Lieferanten. Alle
Sicherheitsanforderungen müssen bei der Installation, der Verwendung oder
den Inspektionen berücksichtigt werden.
2. TRANSPORT
Bei der Annahme ist es ratsam, das Gerät zu überprüfen, um eventuelle
Schäden auszuschließen. Verwenden Sie beim Transport
Werkzeuge. Es wird empfohlen, dass das Gerät von zwei Personen getragen
wird. Das Schadensprotokoll ist für eine eventuelle Reklamation notwendig
und muss im Beisein des Warenlieferanten niedergeschrieben werden.
3. PACKUNGSINHALT
- Rekuperator
- Bedienungsanleitung mit Garantiekarte
- Bedienfeld Basic
1.4 VERWENDUNGSZWECK
Die Enthalpie-Rekuperatoren der Serie INSPIRO BASIC von Reventon Group
sind für Lüftungsanlagen als moderne Komponente zur Rückgewinnung von
Energie (Wärme und Feuchtigkeit) konzipiert. Diese Geräte sorgen für den
Austausch von verbrauchter Luft mit Frischluft. Sie sind für die Belüftung von
Wohngebäuden sowie von Hallen, Lagern, Geschäfts-, Dienstleistungs- und
Werkstatträumen bestimmt. Die Energierückgewinnung ermöglicht eine
erhebliche Senkung der Betriebskosten des Gebäudes.
2. GERÄTEBESCHREIBUNG
2.1 BAU- UND FUNKTIONSWEISE
Gehäuse: aus Stahl. Der Rekuperator verfügt über praktische Griffe für eine
einfache Installation des Gerätes. Stutzen aus Kunststoff haben einen
Durchmesser, der an die gängigsten Abmessungen von Lüftungskanälen
angepasst ist. Das Gehäuse ist mit einer Revisionstür ausgestattet, die einen
einfachen Zugang zu den Filtern und dem Wärmetauscher ermöglicht.
Enthalpie-Wärmetauscher: aus speziellem Material zur hocheffizienten
Rückgewinnung von Wärme und Feuchtigkeit aus der Abluft. Durch die
Rückgewinnung von Feuchtigkeit kann in vielen Fällen auf einen zusätzlichen
Luftbefeuchter verzichtet werden.
Filter: Das Gerät ist mit zwei Filtersätzen ausgestattet – Vorfilter G3 (für Zu-
und Abluft), die bei ordnungsgemäßer Wartung (Abschnitt 5) eine
ausreichende Reinheit der den Räumen zugeführten Luft gewährleisten.
Zu- und Abluftlüfter: 3-Gang-Lüfter AC sorgen für einen Luftstrom durch den
Wärmetauscher und weiter durch die Lüftungskanäle.
Eigenschaften des Rekuperatorbetriebs finden Sie in Abschnitt 2.4.

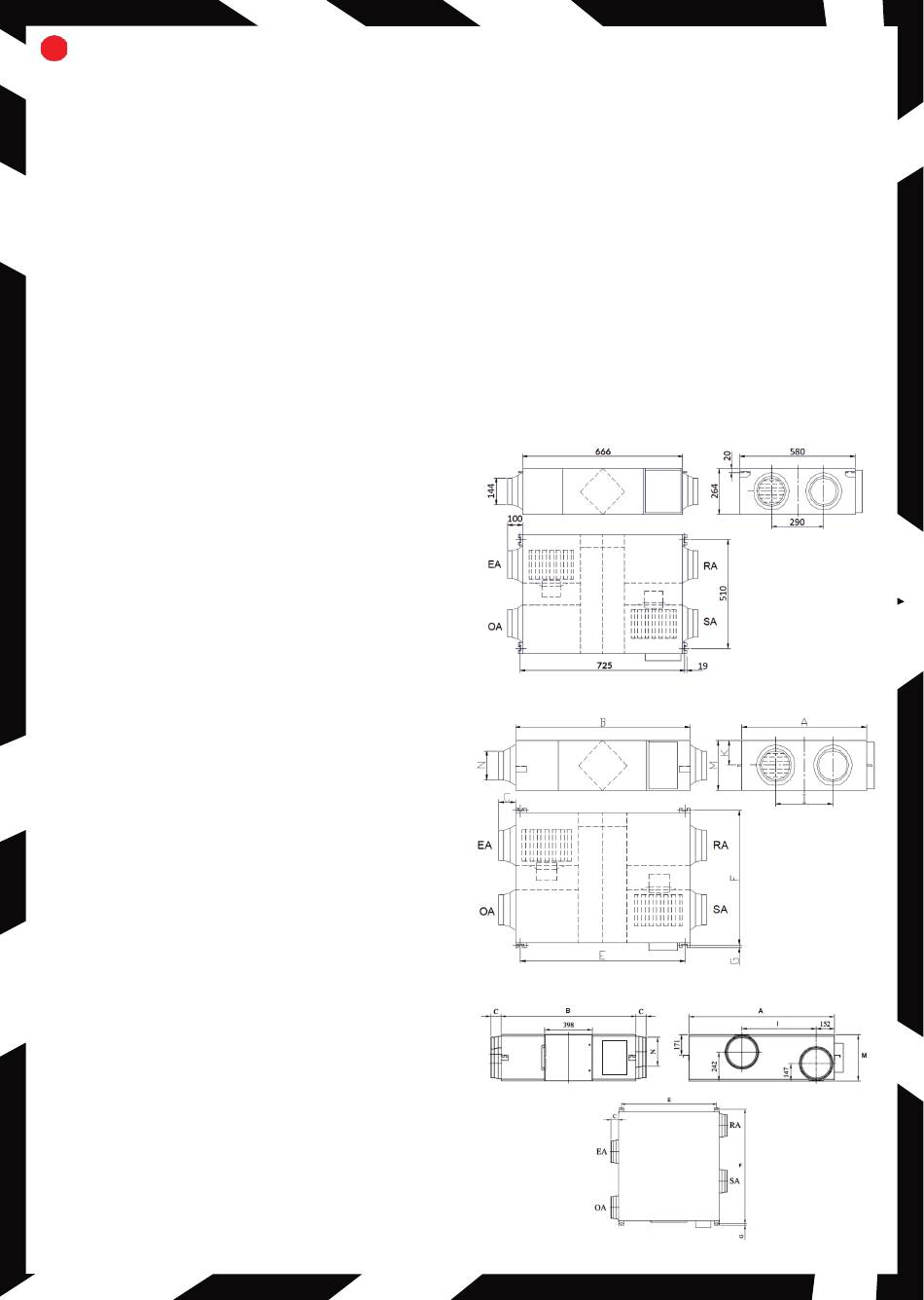

2.2 ABMESSUNGEN DES GERÄTES
INSPIRO BASIC 200
INSPIRO BASIC 300 - INSPIRO BASIC 1000
geeignete
INSPIRO BASIC 1300
Elektrische
Box
Elektrische
Box
Elektrische
Box
Detaillierte
