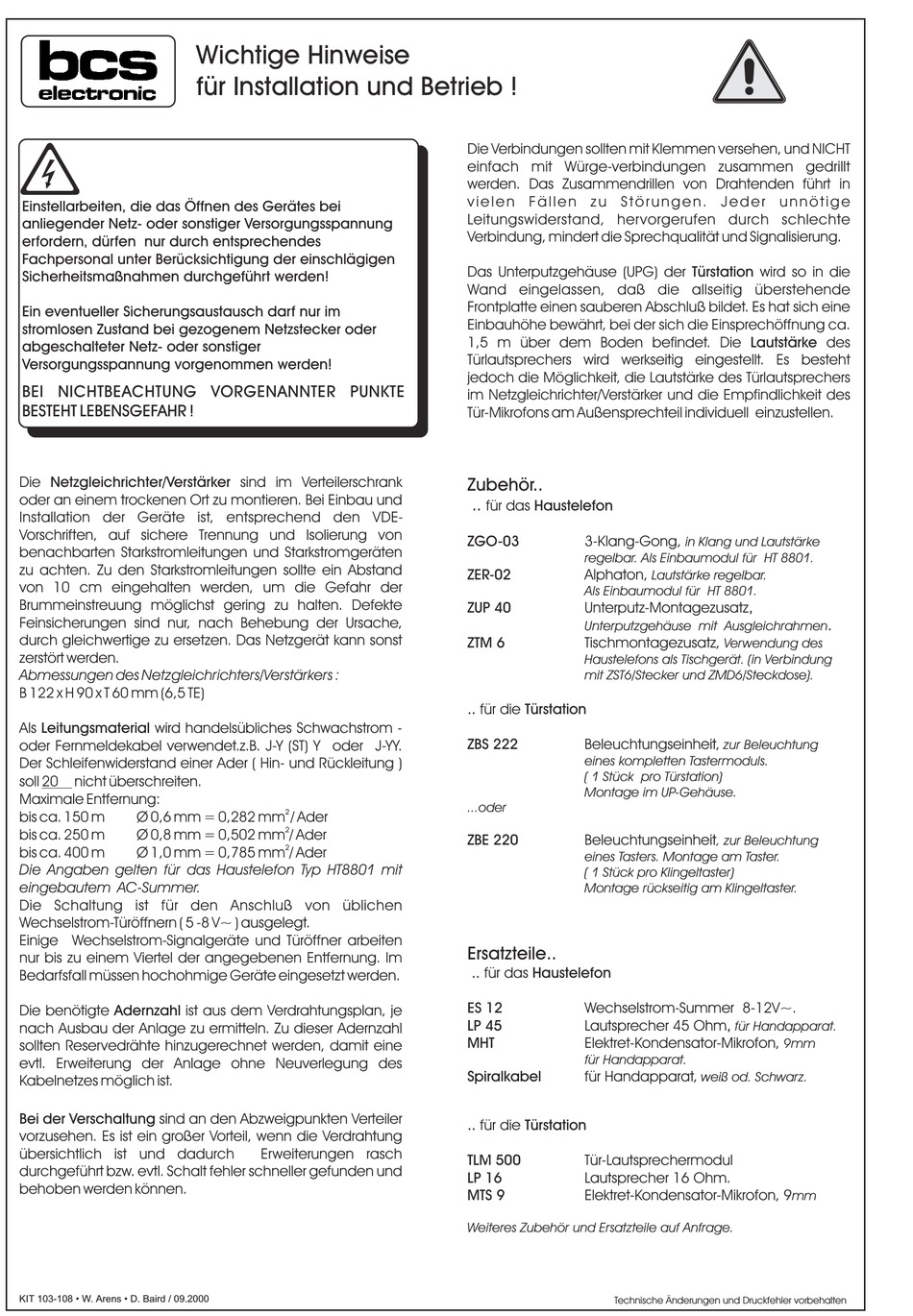

BCS KIT 103 Anleitung Seite 2

Einstellarbeiten, die das Öffnen des Gerätes bei
anliegender Netz- oder sonstiger Versorgungsspannung
erfordern, dürfen nur durch entsprechendes
Fachpersonal unter Berücksichtigung der einschlägigen
Sicherheitsmaßnahmen durchgeführt werden!
Ein eventueller Sicherungsaustausch darf nur im
stromlosen Zustand bei gezogenem Netzstecker oder
abgeschalteter Netz- oder sonstiger
Versorgungsspannung vorgenommen werden!
BEI NICHTBEACHTUNG VORGENANNTER PUNKTE
BESTEHT LEBENSGEFAHR !
Die Netzgleichrichter/Verstärker
oder an einem trockenen Ort zu montieren. Bei Einbau und
Installation der Geräte ist, entsprechend den VDE-
Vorschriften, auf sichere Trennung und Isolierung von
benachbarten Starkstromleitungen und Starkstromgeräten
zu achten. Zu den Starkstromleitungen sollte ein Abstand
von 10 cm eingehalten werden, um die Gefahr der
Brummeinstreuung möglichst gering zu halten.
Feinsicherungen sind nur, nach Behebung der Ursache,
durch gleichwertige zu ersetzen. Das Netzgerät kann sonst
zerstört werden.
Abmessungen des Netzgleichrichters/Verstärkers :
B 122 x H 90 x T 60 mm (6,5 TE)
Als Leitungsmaterial wird handelsübliches Schwachstrom -
oder Fernmeldekabel verwendet.z.B. J-Y (ST) Y oder J-YY.
Der Schleifenwiderstand einer Ader ( Hin- und Rückleitung )
20 W
soll nicht überschreiten.
Maximale Entfernung:
bis ca. 150 m Ø 0,6 mm = 0,282 mm / Ader
bis ca. 250 m Ø 0,8 mm = 0,502
bis ca. 400 m Ø 1,0 mm = 0,785 mm / Ader
Die Angaben gelten für das Haustelefon Typ HT8801 mit
eingebautem AC-Summer.
Die Schaltung ist für den Anschluß von üblichen
Wechselstrom-Türöffnern ( 5 -8 V~ ) ausgelegt.
Einige Wechselstrom-Signalgeräte und Türöffner arbeiten
nur bis zu einem Viertel der angegebenen Entfernung. Im
Bedarfsfall müssen hochohmige Geräte eingesetzt werden.
Die benötigte Adernzahl ist aus dem Verdrahtungsplan, je
nach Ausbau der Anlage zu ermitteln. Zu dieser Adernzahl
sollten Reservedrähte hinzugerechnet werden, damit eine
evtl. Erweiterung der Anlage ohne Neuverlegung des
Kabelnetzes möglich ist.
Bei der Verschaltung sind an den Abzweigpunkten Verteiler
vorzusehen. Es ist ein großer Vorteil, wenn die Verdrahtung
übersichtlich ist und dadurch
durchgeführt bzw. evtl. Schalt fehler schneller gefunden und
behoben werden können.
KIT 103-108 • W. Arens • D. Baird / 09.2000
Wichtige Hinweise
für Installation und Betrieb !
sind im Verteilerschrank
Defekte
2
2
mm / Ader
2
Erweiterungen rasch
Die Verbindungen sollten mit Klemmen versehen, und NICHT
einfach mit Würge-verbindungen zusammen gedrillt
werden. Das Zusammendrillen von Drahtenden führt in
v i e l e n F ä l l e n z u S t ö r u n g e n . J e d e r u n n ö t i g e
Leitungswiderstand, hervorgerufen durch schlechte
Verbindung, mindert die Sprechqualität und Signalisierung.
Das Unterputzgehäuse (UPG) der
Wand eingelassen, daß die allseitig überstehende
Frontplatte einen sauberen Abschluß bildet. Es hat sich eine
Einbauhöhe bewährt, bei der sich die Einsprechöffnung ca.
1,5 m über dem Boden befindet. Die
Türlautsprechers wird werkseitig eingestellt. Es besteht
jedoch die Möglichkeit, die Lautstärke des Türlautsprechers
im Netzgleichrichter/Verstärker und die Empfindlichkeit des
Tür-Mikrofons am Außensprechteil individuell einzustellen.
Zubehör..
..
für das Haustelefon
ZGO-03 3-Klang-Gong,
regelbar. Als Einbaumodul für HT 8801.
ZER-02 Alphaton,
Als Einbaumodul für HT 8801.
ZUP 40 Unterputz-Montagezusatz
Unterputzgehäuse mit Ausgleichrahmen
ZTM 6 Tischmontagezusatz,
Haustelefons als Tischgerät. (in Verbindung
mit ZST6/Stecker und ZMD6/Steckdose).
.. für die Türstation
ZBS 222 Beleuchtungseinheit,
eines kompletten Tastermoduls.
( 1 Stück pro Türstation)
Montage im UP-Gehäuse.
...oder
ZBE 220 Beleuchtungseinheit
eines Tasters. Montage am Taster.
( 1 Stück pro Klingeltaster)
Montage rückseitig am Klingeltaster.
Ersatzteile..
.. für das Haustelefon
ES 12 Wechselstrom-Summer 8-12V~.
LP 45 Lautsprecher 45 Ohm
MHT Elektret-Kondensator-Mikrofon,
für Handapparat.
Spiralkabel für Handapparat,
.. für die Türstation
TLM 500 Tür-Lautsprechermodul
LP 16 Lautsprecher 16 Ohm.
MTS 9 Elektret-Kondensator-Mikrofon, 9
Weiteres Zubehör und Ersatzteile auf Anfrage.
Technische Änderungen und Druckfehler vorbehalten
Türstation wird so in die
Lautstärke
in Klang und Lautstärke
Lautstärke regelbar.
,
Verwendung des
zur Beleuchtung
, zur Beleuchtung
,
für Handapparat.
9mm
weiß od. Schwarz.
mm
des
.
