Inhaltszusammenfassung für Westmann ISBS-T1D

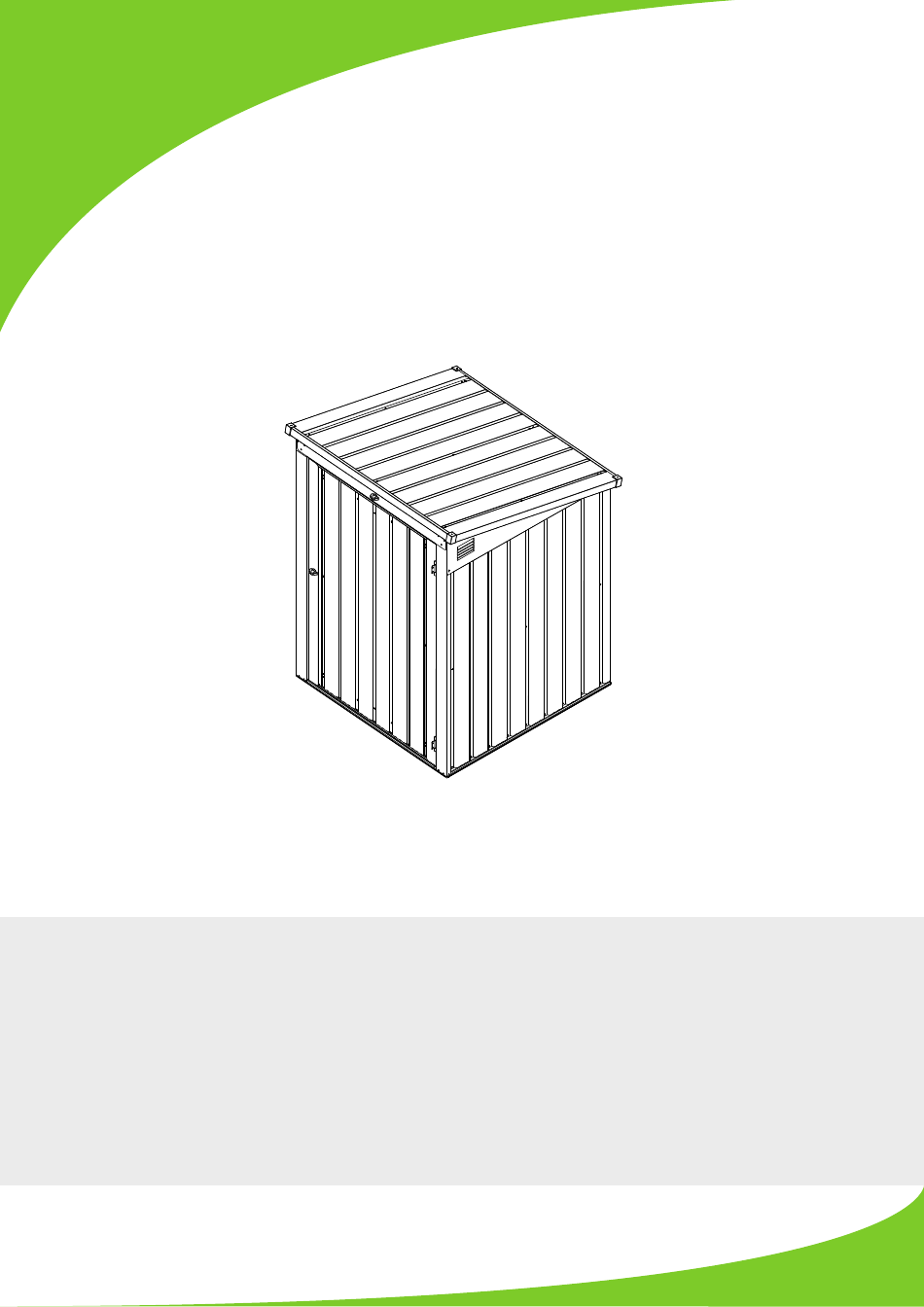

- Seite 1 Aufbauanleitung Mülltonnenbox Genk 1,0m² grau aus Metall mit 1 abschließbaren Türen...
- Seite 2 Symbolerklärung Bedienungsanleitung vor Gebrauch lesen! Internationales Recyclingsymbol, weist auf wiederverwertbares Material hin. durchkreuzte Mülltonne, gekennzeichnetes Produkt darf nicht über den Hausmüll entsorgt werden. Konformitätserklärung, mit diesem Symbol gekennzeichnete Produkte erfül- len alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirt- schaftsraums. Seite 2...
- Seite 3 Einleitung Sehr geehrte Kundin / Sehr geehrter Kunde, wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrer neuen Juskys Mülltonnenbox. Sie haben sich für ein robustes und widerstandsfähiges Produkt ent- schieden. Nachfolgend möchten wir Ihnen einige Hinweise mitge- ben, damit Ihre Mülltonnenbox auch nach Jahren noch einwandfrei funktioniert und wie neu aussieht.
- Seite 4 Sicherheits- und Warnhinweise Lesen Sie sich die nachfolgenden Sicherheits- und Warnhinweise bitte sorg- fältig und vollständig durch, bevor Sie Ihre neue Mülltonnenbox montieren und verwenden. Dies dient Ihrer eigenen Sicherheit! Für Schäden und Verletzungen, die durch Missachtung der Sicherheitshinweise entstehen, übernehmen wir keine Haftung! Erstickungsgefahr –...
- Seite 5 Sicherheits- und Warnhinweise Weitere Sicherheits- und Warnhinweise • Verwenden Sie zum Öffnen der Verpackung keine spitzen, kratzenden oder scharfkantigen Gegenstände. Sie könnten das Produkt und Einzelteile be- schädigen. • Lassen Sie Reparaturen ausschließlich vom Hersteller durchführen. Fehlerhafte Repara- turen beeinträchtigen die Funktionalität und Sicherheit des Produktes. •...
- Seite 6 Aufbau & Montage Die Mülltonnenbox ist NICHT zum Aufbau auf Erde, Rasen oder ähnlichen weichen Untergründen geeignet. Diese bieten keinen sicheren Halt und können bei Regen matschig und weich werden. Überprüfen Sie, dass alle Schrauben und Muttern fest montiert und alle Teile ordnungsge- mäß...
- Seite 7 Reinigung und Pflege Nutzen Sie keine aggressiven Reinigungsmittel Gehen Sie beim Reinigen möglichst sanft und schonend vor. Verwenden Sie keine aggressiven Lösungs- oder Scheuermittel. Darunter zählen: Chlorierte oder halogenierte Kohlenwasserstoffe, Ester, Ketone (z.B. Aceton), Aromate (z.B. Benzol), Scheuermittel oder Polituren. Auch Hochdruckreiniger, Drahtbürsten und andere spitze und harte Bürsten sind zu vermeiden, da diese das Material und den Lack beschädigen können.
- Seite 8 Explosionszeichnung Dach Grundgestell Boden 29-1 29-1 Türen Seite 8...
- Seite 9 Teileliste für Mülltonnenbox Schrauben und Zubehör Bezeichnung Abbildung Maße Teil Art.Nr. Stück Bodenleiste 944 mm 2547101 Bodenleiste 944 mm 2547102 Bodenleiste 944 mm 2547103 Bodenleiste 944 mm 2547104 linke Türschiene 1290 mm 2547105 rechte Tür- 1290 mm 2547106 schiene Eckverstärker 1080 mm 2547107 mittlere Rückwand...
- Seite 10 Teileliste für Mülltonnenbox Schrauben und Zubehör Bezeichnung Abbildung Maße Teil Art.Nr. Stück obere und untere 801 mm 2547118 Türverstärkung rechte Türverstärkung 1203 mm 2547121 äußere rechte 1203 mm 2547122 Türverstärkung vorderes Kehlblech 1033 mm 2547123 hinteres Kehlblech 1033 mm 2547124 seitliches Kehlblech 998 mm 2547125...
- Seite 11 Teileliste für Mülltonnenbox Schrauben und Zubehör Bezeichnung Abbildung Maße Teil Art.Nr. Stück Dachelement Mitte 948 mm 2547131 Querverbinder Dach 634 mm 2547132 Querverbinder Dach 634 mm 2547133 Querstrebe 2547134 Eckverbinder 2547135 29-1 Eckverbinder 2547136 Eckverbinder 2547139 Dachwinkel 2547140 Dachwinkel 2547141 diagonale Tür- 867 mm 2547142...
- Seite 12 Teileliste für Mülltonnenbox Schrauben und Zubehör Bezeichnung Abbildung Maße Teil Art.Nr. Stück Türscharnier 2547145 Winkelscharnier 2547146 Gasdruckfeder 2547147 Eckabdeckungen 2547148 Dach Schloss Tür 2547149 Schloss Dach 2547150 Magnetschiene 2547151 Schraube 2547153 x 200 Schraube inkl. Mutter 2547154 x 26 Schraube inkl. Mutter 2547155 x 10 Plastikkappe...
- Seite 13 Zusammenbau für Mülltonnenbox „Bodenrahmen“ Anmerkung: Diese Anleitung muss unbedingt Schritt für Schritt befolgt werden. Die Montage nicht bei windigem Wetter vornehmen. Bezeichnung Abbildung Nr. Bezeichnung Abbildung Bodenleiste Bodenleiste Bodenleiste Schraube Bodenleiste Verbinden Sie mit den Schrauben (F1) alle Bodenleisten (1/2/2-1/3) miteinander. Bezeichnung Abbildung Eckverbinder...
- Seite 14 Zusammenbau für Mülltonnenbox „Mitte“ Bezeichnung Abbildung linke Türschiene rechte Türschiene Schraube Unterlegscheibe Stellen Sie die linke Türschiene (4L) und die rechte Türschiene (4R) auf die Bodenkonstruk- tion und verbinden Sie diese mit dem Bodenrahmen (3). Verwenden Sie dafür die Schrau- ben (F1) und die Unterlegscheiben (S3).
- Seite 15 Zusammenbau für Mülltonnenbox „Mitte“ Bezeichnung Abbildung rechte Rückwand Schraube Unterlegscheibe Stellen Sie die rechte Rückwand (P1) auf die Bodenkonstruktion und verbinden Sie diese mit dem Bodenrahmen (3). Verwenden Sie dafür die Schrauben (F1) und den Unterleg- scheiben (S3). Bezeichnung Abbildung Nr. Bezeichnung Abbildung Eckverstärker...
- Seite 16 Zusammenbau für Mülltonnenbox „Mitte“ Bezeichnung Abbildung linke Rückwand Schraube Unterlegscheibe Stellen Sie die linke Rückwand (P1) auf die Bodenkonstruktion und verbinden Sie diese mit dem Bodenrahmen (3). Verwenden Sie dafür die Schrauben (F1) und den Unterlegschei- ben (S3). Bezeichnung Abbildung Nr. Bezeichnung Abbildung linke Rückwand...
- Seite 17 Zusammenbau für Mülltonnenbox „Mitte“ Bezeichnung Abbildung Nr. Bezeichnung Abbildung Eckverstärker Schraube inkl. Mutter Schraube Unterlegscheibe Stellen Sie die Eckverstärker (13) an das Seitenelement (P1) und die linke Rückwand (P3) und verbinden Sie diese mit den Schrauben (F1) und den Unterlegscheiben (S3). Oberhalb verbinden Sie die Elemente mit den Schrauben inkl.
- Seite 18 Zusammenbau für Mülltonnenbox „Mitte“ Bezeichnung Abbildung Rückwandverstärkung Schraube Bezeichnung Abbildung vordere Wandverstärkung Schraube Unterlegscheibe Befestigen Sie die vordere Wandverstärkung (20) auf die linke (4L) und die rechte Türschie- ne (4R). Verwenden Sie dafür die Schrauben (F1) und die Unterlegscheiben (S3). Seite 18...
- Seite 19 Zusammenbau für Mülltonnenbox „Dach“ Bezeichnung Abbildung rechtes Giebelteil linkes Giebelteil rechte Seitenwand- verstärkung linke Seitenwand- verstärkung Schraube 15&16 Unterlegscheibe 15&16 17&18 Verbinden Sie mit den Schrauben (F1) und den Unterlegscheiben (S3) das rechte Giebel- teil (15) mit der rechten Seitenwandverstärkung (17). Verbinden Sie mit den Schrauben (F1) und den Unterlegscheiben (S3) das linke Giebelteil (16) mit der linken Seitenwandverstärkung (18).
- Seite 20 Zusammenbau für Mülltonnenbox „Dach“ Bezeichnung Abbildung Schloss Dach Setzen Sie das Schloss Dach (B4) in die Öffnung der vorderen Wandverstärkung (20). Bezeichnung Abbildung Magnetschiene Setzen Sie die Magnetschiene (B2) in die vordere und hintere Öffnung der vorderen Wandverstärkung (20). Seite 20...
- Seite 21 Zusammenbau für Mülltonnenbox „Tür“ Bezeichnung Abbildung Eckverbinder 29-1 Eckverbinder obere und untere Türverstärkung Schraube 29-1 Montieren Sie die Eckverbinder (29/29-1) mit den Schrauben (F1) an die obere und untere Türverkleidung (40). Wiederholen Sie diesen Schritt drei weitere Male. Bezeichnung Abbildung Nr. Bezeichnung Abbildung linke Türverstärkung...
- Seite 22 Zusammenbau für Mülltonnenbox „Tür“ Bezeichnung Abbildung 43 äußere linke Türverstärkung linke Türverstärkung Schraube inkl. Mutter Unterlegscheibe Setzen Sie die obere und untere Türverkleidung aus Schritt auf die fertige Türverklei- dung und fixieren Sie diese mit den Schrauben inkl. Mutter (F2) und den Unterlegscheiben (S3).
- Seite 23 Zusammenbau für Mülltonnenbox „Tür“ Bezeichnung Abbildung Schloss Tür Setzen Sie das Schloss Tür (B1) in die Öffnung der Tür. Seite 23...
- Seite 24 Zusammenbau für Mülltonnenbox „Tür“ Bezeichnung Abbildung Nr. Bezeichnung Abbildung seitliche Kehlblech Schraube inkl. Mutter 50&51 Dachelement Unterlegscheibe Legen Sie das Dachelement (D4) mittig auf die Dachelemente (D4) und verschrauben diese mit den Schrauben inkl. Mutter (F2) und den Unterlegscheiben (S3). Montieren Sie das seitliche Kehlblech (50/51) auf die Dachelemente.
- Seite 25 Zusammenbau für Mülltonnenbox „Tür“ Bezeichnung Abbildung Dachelement Mitte Schraube Verbinden Sie an jede Ecke mit zwei Schrauben (F1) und zwei Unterlegscheiben (S3) die Kehlbleche (48/49/) miteinander. Bezeichnung Abbildung Querverbinder Dach Querverbinder Dach Schraube Montieren Sie die Querverbinder Dach (53/54) mit jeweils vier Schrauben (F1) an den Da- chelementen.
- Seite 26 Zusammenbau für Mülltonnenbox „Dach 1“ Bezeichnung Abbildung Eckabdeckungen Dach Schraube Unterlegscheibe Befestigen Sie nun bitte mit den Schrauben (F1) die Eckabdeckungen Dach (GC) an den Ecken des Daches. Verschrauben Sie die Mitte des Daches mit den Schrauben (F1) und den Unterlegschei- ben (S3).
- Seite 27 Zusammenbau für Mülltonnenbox „Dach 1“ Bezeichnung Abbildung Gasdruckfeder Schraube Seite 27...
- Seite 28 Zusammenbau für Mülltonnenbox „Dach 1“ Bezeichnung Abbildung Kette Seite 28...
- Seite 29 Notizen Seite 32...
