MONTAGEANLEITUNG
Wichtige Informationen
Antennengewinn und Termininierung ungenutzter Antennenanschlüsse am Access Point
Ungenutzte Antennenanschlüsse am Access Point müssen mit einer beiliegenden Stabantenne termi-
niert werden. Bei Indoor Access Points kann der dem Adapter AirLancer AN-RPSMA-NJ beiliegende
Abschlusswiderstand genutzt werden. Zusätzlich muss im LCOS der ungenutzte Antennenanschluss
deaktiviert (Änderung der Antennengruppierung des entsprechenden WLAN-Moduls) sowie der
Antennengewinn der Antenne konfiguriert werden. Die entsprechenden Einstellungen finden Sie in
LANconfig unter:
Konfiguration > Wireless-LAN > Allgemein > Physikalische WLAN-Einst. > Radio
Betriebsmodus
4x4 MIMO
Im Betrieb mit 4x4 MIMO werden alle vier Antennenanschlüsse des gleichen WLAN-Moduls des
Access Points genutzt.
Betriebsmodus
2x2 MIMO & 2x2 MIMO
Zusätzlich zum Normalbetrieb als 4x4 MIMO-Antenne kann die Antenne auch von zwei WLAN-Mo-
dulen genutzt werden. Hierzu werden je ein Paar der mit -45° und +45° markierten Anschlüsse mit
den Anschlüssen eines WLAN-Modul verbunden. Dabei sollten die beiden WLAN-Module nicht im
gleichen Frequenzband genutzt werden.

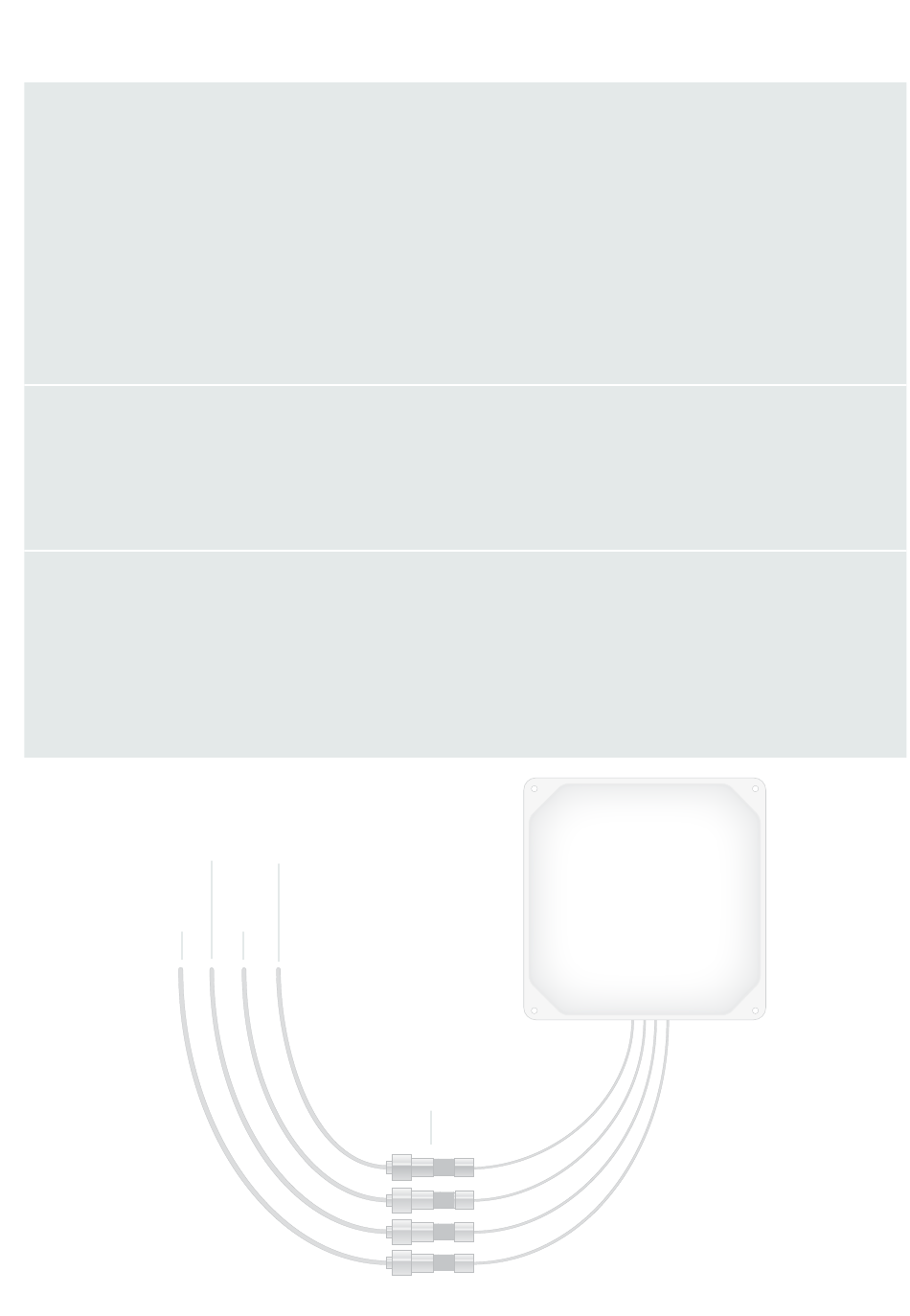

WLAN 1
WLAN 2
5 GHz
2,4 GHz
2x2 MIMO
2x2 MIMO
Ant 2
Ant 2
WLAN 1
WLAN 2
5 GHz
2,4 GHz
2x2 MIMO
2x2 MIMO
Ant 1
Ant 1
Blitzschutz AirLancer SN-ANT
(nicht im Lieferumfang enthalten)
