IT TERMINALI OPERATORE UNIVERSALI
IT UNIVERSAL OPERATOR TERMINALS
IT TERMINAUX OPERATEURS UNIVERSELS
IT UNIVERSELLE BEDIENTERMINALS
IT TERMINALES DE OPERADOR UNIVERSALES

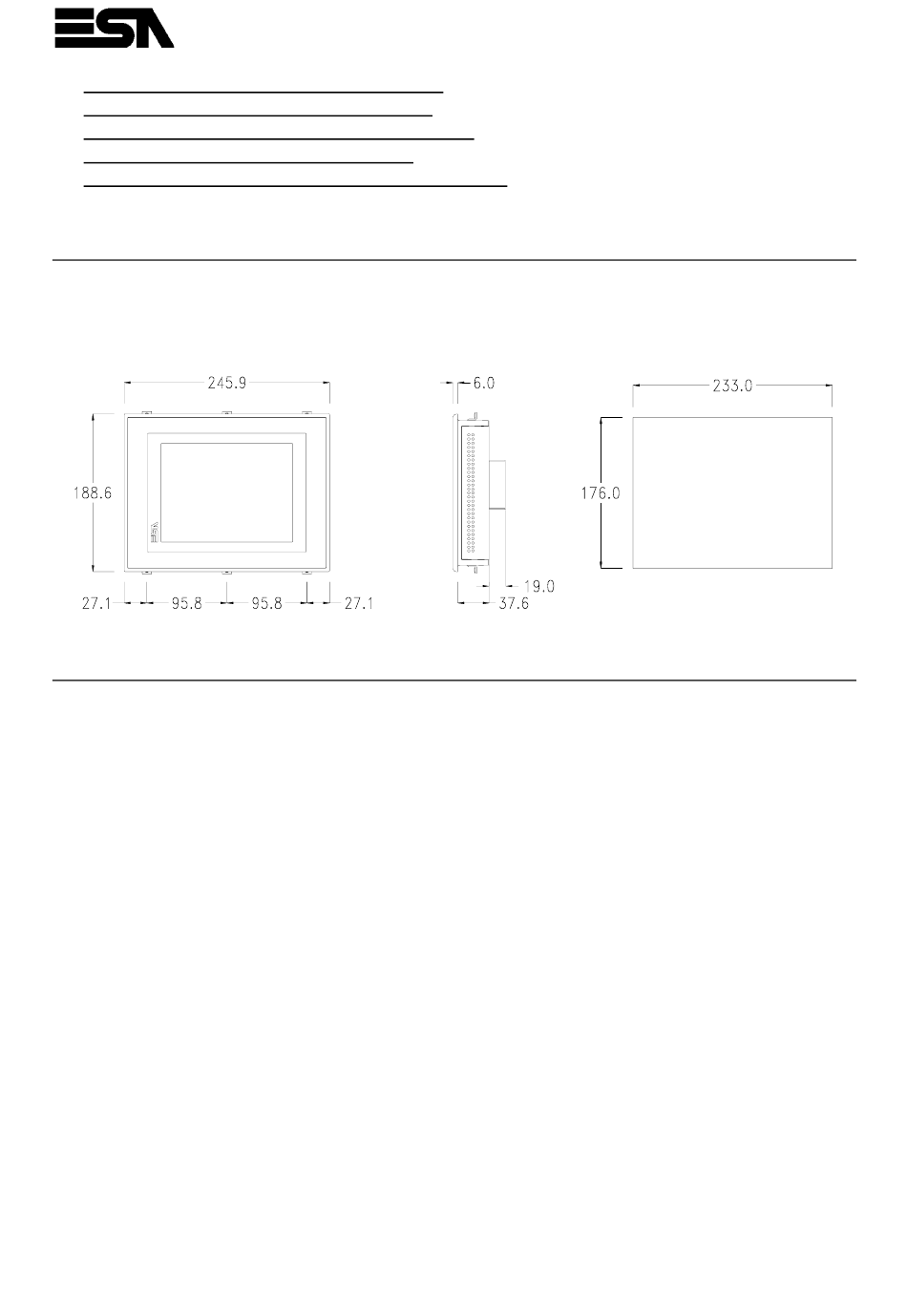

Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous / Abmessungen -
Bohrungen / Dimensiones y perforaciones
IT107 CAN / PROFIBUS-DP / PROFINET
Rev. 4
Date: 18/02/2015
405.1300.160.0

Werbung

loading

Verwandte Anleitungen für ESA AUTOMATION IT107

Inhaltszusammenfassung für ESA AUTOMATION IT107

  • Seite 1 IT TERMINAUX OPERATEURS UNIVERSELS IT UNIVERSELLE BEDIENTERMINALS IT TERMINALES DE OPERADOR UNIVERSALES Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous / Abmessungen - Bohrungen / Dimensiones y perforaciones IT107 CAN / PROFIBUS-DP / PROFINET Rev. 4 Date: 18/02/2015 405.1300.160.0...
  • Seite 2 Posteriore / Rear side / Face arrières / Rückseite / Posterior IT107 CAN / PROFIBUS-DP / PROFINET A Connettore di alimentazione. E ETH 10/100 Power supply connector. Ethetnet 10/100 Mbit - Rj45 Connecteur d'alimentation. Ethetnet 10/100 Mbit - Rj45 Anschluß für die Spannungsversorgung.
  • Seite 3 Installazione IT / Installing the IT / Installation du IT / IT-Installation / Instalación del IT Coppia serraggio / Tightening Torque / Couples de serrage / Anziehdrehmoment / Fuerza de apriete : 1,24 Nm (11 lbs. in.) +/- 5%...
  • Seite 4 Terminazione linea CAN / CAN line termination / Extremité de ligne CAN / CAN- Leitungsende / Extremo de línea CAN Linea terminata (120ohm) / Line termination Linea aperta (default) / Open line (default) / (120 Ohms) / Extremité de ligne (120 Ohm) / Ligne ouverte (défaut) / Offene Leitung Leitungsende (120 Ohm) / Línea extrema (default) / Línea abierta (default)
  • Seite 5 Alimentazione / Power supply / Alimentation / Spannungsversorgung / Alimentación Power supply 4 pins connector +L 24 VDC M 0 V Not connected PE Protective ground Attenzione: Queste due configurazioni danneggiano gravemente il IT. +24V Warning: These two configuration will seriously damage components.
  • Seite 6 Porte di comunicazione / Communication ports / Portes de communication / Kommunikations-Schnittstellen / Puertos de comunicación Profibus-DP COM0 Db 9 female connector Db 9 female connector Db 9 female connector Tx Rx485 +IN/OUT Shield N.C. RX1 IN N.C. RX1 IN TX1 OUT TXRX485+ Data B TX1 OUT...
