PIKO 46400 Kurzanleitung

Energiesparlampeneffekt beim Einschalten der Lichtausgänge
Beim Einschalten einer Energiesparlampe erzeugt diese zunächst eine Grundhelligkeit, bevor sie dann langsam die
maximale Helligkeit erreicht. Dieser Effekt kann den Ausgängen des Decoders wie folgt zugeordnet werden.
CV 183: Wert
Bit 0 Lichtausg. als Energiesparlampe 1
Eine Kombination (Summe der Einzelwerte) ist natürlich auch hier wieder möglich.
Die Grundhelligkeit ist über die CV184 einstellbar. Die Einstellung der CV185 gibt vor, wie schnell der Endwert der
Helligkeit (PWM1 in CVs 116 - 123) erreicht werden soll. Die Schrittweite ist CV-Wert * 5ms.
Einstellbare PWM - Frequenz der Lichtausgänge
Die Ausgangsspannung eines Funktionsausganges ist mit einer vorgegebenen Frequenz pulsweitenmoduliert (PWM).
Die Funktionsausgänge des Decoder arbeiten in Werkseinstellung mit einer Frequenz von 156 Hz. Diese Frequenz kann
gemeinsam für den Ausgang A0 auf 24 kHz erhöht werden. Die Frequenzumschaltung ist in der CV50 im Bit 3 einstellbar.
Bit 3 = 0 -> 156Hz, Bit 3 = 1 -> 24KHz
Rücksetzen auf Werkseinstellung (Reset)
Um den Decoder wieder in Werkseinstellung zu bringen, können in der DCC-Programmierung zwei CVs (CV8, CV59),
in der Motorola-Programmierung eine CV (CV59) genutzt werden. Um nicht alle verfügbaren Bereiche neu zu schreiben,
kann entschieden werden, welche Bereiche in Werkseinstellung gebracht werden sollen.
Der zu programmierende Wert 1-5 setzt folgende CVs in Werkseinstellung:
1 = CV0 - 256, sowie CV257 - 512 (RailCom Bank 7) CV31=0, CV32=255
®
2 = CV257 - 512 (RailCom Plus Banken 5 & 6) CV31=1, CV32=0 und CV31=1, CV32=1
®
3 = CV257 - 512 (erweitertes Function Mapping Banken 1 & 2) CV31=8, CV32=0 und CV31=8, CV32=1
4 = CV257 - 512 (PWM-Modulation Funktionsausgänge Banken 3 & 4) CV31=8, CV32=3 und CV31=8, CV32=4
Achtung! Bei einem Reset des Decoders werden alle ab Werk programmierten spezifischen Einstellungen überschrieben!
Bitte führen Sie einen Reset deshalb nur in wirklich dringenden Notfällen durch. Sollten Sie dennoch einen Reset
durchführen, müssen Sie das individuelle FunctionMapping (siehe FAQ) neu programmieren!
Programmierung
Die Grundlage aller Einstellmöglichkeiten des Decoders bilden die Configurations-Variablen (CVs). Der Decoder kann mit
DCC-Zentralen und Motorola-Zentralen programmiert werden.
Technische Daten
Adressen: 1-9999 (lange DCC Adresse)
Max. Motorstrom / Gesamtbelastung: 0,8 A* Kurzzeitig bis 2 A
Funktionsausgänge: je 0,4 A
Größe: 15 x 8,6 x 3,9 mm
* Dauerbelastung, kann je nach Einbausituation variieren
HINWEIS: Dieses Produkt ist kein Spielzeug und für Kinder unter 14 Jahren nicht geeignet. Jede Haftung für Schäden
aller Art, die durch unsachgemäßen Gebrauch, sowie durch nicht beachten dieser Anleitung entstanden sind, ist
ausgeschlossen.
CV Beschreibung
1 Adresse der Lok
2 Minimale Geschwindigkeit (ändern, bis die Lok bei Fahrstufe 1 gerade fährt)
Anfahrverzögerung,
1 bedeutet, alle 5 ms wird die aktuelle interne Geschwindigkeit um 1 erhöht
3
Beträgt die interne maximale Geschwindigkeit z.B. 200 (CV 5 = 50 oder CV 94 = 200),
dann beträgt die Anfahrzeit von 0 auf Fmax 1 Sekunde
4 Bremsverzögerung (Zeitfaktor wie CV 3)
5 Maximale Geschwindigkeit (muss größer als CV 2 sein)
6 Mittlere Geschwindigkeit (muss größer als CV 2 und kleiner als CV 5 sein)
7 Softwareversion (Der verwendete Prozessor kann upgedatet werden)
Herstellerkennung Decoderreset, Werte wie in CV 59
8
Lange Lokadresse
17
17 = Höherwertiges Byte
18
18 = Niederwertiges Byte
Fehlerspeicher für Funktionsausgänge, Motor und Temperaturüberwachung
30
1 = Fehler Fkt.-Ausgänge, 2 = Fehler Motor, 4 = Temperaturüberschreitung
31 1. Zeiger CV für CV-Bänke
32 2. Zeiger CV für CV-Bänke
Einfaches Function Mapping
Zuordnung der Funktionsausgänge zu den CVs
33-46
CV 33 Lichtfunktionstaste (F0) bei Vorwärtsfahrt
CV 34 Lichtfunktionstaste (F0) bei Rückwärtsfahrt
Reset auf die Werkseinstellung (auch über CV8 möglich)
1 = CV 0 - 256, sowie CV257 - 512 (RailCom Bank 7)
®
59 2 = CV 257 - 512 (RailCom Plus Banken 5 & 6)
®
3 = CV 257 - 512 (erweitertes Function Mapping Banken 1 & 2)
4 = CV 257 - 512 (PWM-Modulation Funktionsausgänge Banken 3 & 4)
Hinweis:
Eine ausführliche Betriebsanleitung der PIKO SmartDecoder 4.1 finden Sie auf der Seite des jeweiligen Artikels in
unserem Webshop.
Wenn Sie Fragen haben, wir sind für Sie da!
Internet: www.piko.de
E-Mail:info@piko.de
Hotline: Di + Do 16-18 Uhr, Tel.: 03675 897242
Service: Bei einem eventuellen Defekt, senden Sie uns bitte den Baustein mit dem Kaufbeleg, einer kurzen
Fehlerbeschreibung und der Decoderadresse zu.
Garantieerklärung
Jeder Baustein wird vor der Auslieferung auf seine vollständige Funktion überprüft. Sollte innerhalb des Garantiezeitraums
von 2 Jahren dennoch ein Fehler auftreten, so setzen wir Ihnen gegen Vorlage des Kaufbelegs den Baustein kostenlos
instand. Der Garantieanspruch entfällt, wenn der Schaden durch unsachgemäße Behandlung verursacht wurde. Bitte
beachten Sie, dass, laut EMV-Gesetz, der Baustein nur innerhalb von Fahrzeugen betrieben werden darf, die das CE-
Zeichen tragen.
Änderungen und Druckfehler vorbehalten. Stand 09/18.
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers
Die genannten Markennamen sind eingetragene Warenzeichen der jeweiligen Firmen.
PIKO Spielwaren GmbH
Lutherstr. 30
96515 Sonneberg
GERMANY
#46400 PIKO SmartDecoder 4.1 6-polig,
Bereich Wert
DCC: 1 - 127 Multiprotokoll
03
Motorola: 1 - 80
1 - 63 01

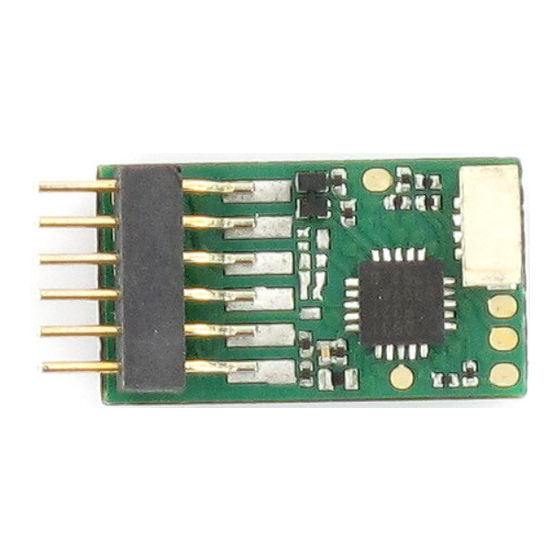

SmartDecoder 4.1
Beschreibung
0-255 05
Dieser Lokdecoder ist ein kleiner, sehr leistungsfähiger Multiprotokolldecoder. Er kann in DCC-, Selectrix-, und
Motorola- Digitalsystemen verwendet werden und fährt ebenfalls im Analogmodus mit Gleich-oder Wechselspannung.
0-255 05
Der Decoder arbeitet mit einer Frequenz von 18,75 kHz und eignet sich dadurch nicht nur für Gleichstrom-, sondern auch für
1 - 63 48
Glockenankermotoren (z.B. Faulhaber, Maxon, Escap) bis zu einer dauernden Stromaufnahme von 0,8 A. Kurzzeitig höhere
1 - 63 24
Motorströme bis 2 A werden gut toleriert.
- untersch.
Der Decoder ist RailCom ® und RailCom Plus
verschieden 162
Langsamfahrt.
1 - 9999 2000
192 - 231 199 Die Einstellung der Motorkennlinie erfolgt über die minimale, mittlere und maximale Geschwindigkeit (einfache Kennlinie),
0 - 255 208
oder über die erweiterte Kennlinie mit Einzeleinstellungen für 28 Fahrstufen.
0-7 0
Eigenschaften
0, 1, 8 0
• Geeignet für Gleichstrom- und Glockenankermotoren
0,1,3,4,5,255 255
bis 0,8 A
• Ruhiger Motorlauf durch Motoransteuerung mit 18,75 kHz
• 14, 27, 28, 128 Fahrstufen, je nach Datenformat
• Kurze (1-127) und lange (128-9999) Adressen
• NMRA konform
• RailCom und RailCom Plus
® ®
• Minimale, maximale und mittlere Geschwindigkeit
0 - 4 0
einstellbar
• Erweiterte Fahrstufenkennlinie einstellbar
• Rangiergang (halbe Geschwindigkeit) schaltbar
• 3 einstellbare Anfahr-, Bremsverzögerungen, jeweils
schaltbar über F0 - F28
• Fahrtrichtungsabhängige Lichtausgänge, dimmbar
• Bremsverzögerung und Rangiergang
• Bremsen mit DCC Bremssignal, Bremsstrecken mit
Gleichspannung oder ABC-Bremsen
Anschluss des PIKO SmartDecoder 4.1
Entfernen Sie den Brückenstecker aus der 6-poligen Schnittstelle Ihres Fahrzeuges. An gleicher Stelle stecken Sie
den Lokdecoder vorsichtig in die Schnittstellenbuchse ein. Sollte das Fahrzeug in falscher Richtung laufen und die
Lichtausgänge seitenverkehrt funktionieren, bitte den Decoder um 180° drehen.
Achten Sie darauf, dass nirgendwo eine leitende Verbindung entstehen kann. Stellen Sie sicher, dass auch nach
Schließen der Lok keine Kurzschlüsse entstehen können. Die erste Inbetriebnahme sollte auf dem Programmiergleis
bei aufgerufenem Programmiermodus der Zentrale erfolgen. Beim Lesen oder Programmieren fließen in der Regel
sehr kleine Ströme, die den Decoder im Kurzschlussfalle nicht beschädigen.
Die microSUSI Schnittstelle
An die microSUSI Schnittstelle dieses Decoders können entweder ein IntelliSound Modul mit microSUSI, oder ein geeigneter
Funktionsdecoder, oder zwei Servoschaltungen angeschlossen werden. In der Lötvariante nur eine Servoschaltung.
Welche CV für die jeweilige Anwendung zu programmieren ist, entnehmen Sie bitte der CV-Tabelle. In der Werkseinstellung
gibt der Decoder an der microSUSI Schnittstelle Daten für ein IntelliSound Modul aus.
ACHTUNG: Das Löten auf dem Decoder sollte nur von erfahrenen Fachleuten mit den entsprechenden Werkzeugen
durchgeführt werden. Für Decoder, die durch unsachgemäße Behandlung beschädigt wurden, entfällt der Garantieanspruch.
Ein Kurzschluss im Bereich von Motor, Beleuchtung, Schleifer und Radsätzen
zerstört den Baustein und eventuell die Elektronik der Lok!
® fähig und beherrscht sowohl das ABC-Bremsen wie auch die ABC-
• ABC-Langsamfahrstrecke mit LENZ BM2
• 2 einstellbare Bremswege in cm, aktivierbar über ABC-,
DC-, DCC-Bremssignal, sowie über Fahrstufe 0 mit
einstellbarer Fahrstufenschwelle
• 2 Motorregelungstypen zur präzisen Motorregelung mit
vielen Einstellparametern
• Fehlerspeicher für Motor- und Funktionsausgänge,
sowie Temperaturabschaltung
• Konventioneller Gleich-und Wechselstrombetrieb
mit automatischer Umschaltung auf den jeweiligen
Betriebsmodus
• Alle CVs sind mit Digitalgeräten der Formate DCC und
Motorola zu programmieren
• Im DCC-Betrieb programmierbar per Register, CV direkt
oder Page Programmierung
• Hauptgleisprogrammierung (DCC)
• Decoderprogrammiersperre
