DC/DC-Wandler 400 W
DC/DC Converter 400 W
Warnhinweis / Gefahr durch elektrischen Schlag
Beim Betrieb des Gleichspannungswandlers stehen zwangsläufig bestimmte Teile innerhalb des Gerätes unter gefährlicher Spannung. Vor
Arbeiten am Gleichspannungswandler ist das Gerät spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. Das Berühren
spannungsführender Teile durch Nichtbeachtung dieser Maßnahmen kann schwere Verletzungen oder den Tod zur Folge haben.
Betriebshinweise und Montage
Der Anschluss der Stromversorgung hat unter Berücksichtigung der jeweils gültigen landesspezifischen Normen und Vorschriften durch
entsprechend qualifiziertes Personal zu erfolgen.
Der Gleichspannungswandler ist ein Einbaugerät, der Betrieb darf nur in einer schützenden Umhüllung, welche Anforderungen
an Berührungs- und Brandschutz sicherstellt, erfolgen. Der Gleichspannungswandler ist mit 4 Schrauben M6 zu montieren.
Das Gerät muss sich über eine geeignete Einrichtung außerhalb der Stromversorgung spannungsfrei schalten lassen.
Der Gleichspannungswandler ist wartungsfrei und enthält keine durch den Anwender zu wechselnden Teile. Die Einhaltung der
Leistungsdaten und vorgeschriebenen Umgebungstemperaturen sind durch den Anwender sicherzustellen.
Verbrennungsgefahr!
Abhängig von der Umgebungstemperatur und Belastung des Gerätes kann die Gehäusetemperatur, auch bei ausgeschaltetem Gerät,
hohe Werte annehmen!
Absicherung
Wegen der vollständigen Kapselung durch Verguss hat der Gleichspannungswandler keine interne Geräteschutzsicherung, die
vorgeschriebenen Sicherungen sind zwingend für Geräte- und Leitungsschutz zu installieren. Es sind nur für Gleichstrom bemessene
Sicherungen bzw. Leitungsschutzschalter einzusetzen.
Primär- und Sekundäranschluss
Für den Anschluss des Wandlers sind nur die vorgeschriebenen Anschlussklemmen / Anschlusspunkte zu verwenden.
Kühlung
Die Wandler sind zur Kontaktkühlung auf einer wärmeableitenden Fläche zu montieren. Dabei ist die angegebene Referenzpunkttemperatur
an der Grundplatte nicht zu überschreiten bzw. der angegebene notwendige thermische Widerstand der wärmeableitenden Fläche zu
berücksichtigen. Siehe Datenblattangaben Kühlung.
Der Wandler mit Option WK ist selbstkühlend. Die Ausbildung natürlicher Konvektion ist durch ausreichende Abstände über und neben
dem Wandler zu gewährleisten. Ein zusätzliche thermische Ankopplung über die Grundplatte verbessert die Kühlung. Empfohlenes
Zubehör für raue Oberflächen Wärmeleitfolie 86/125; 150 x 86 x 0,5 mm; MTM Power Art.-Nr.: 700600-00063
EMV
Der Gleichspannungswandler ist über den Funktionserde-Anschluss in das EMV Konzept des Gesamtsystems einzubinden. Zum Anschluss
der Funktionserde kann der ausgewiesene Anschlusspunkt verwendet werden. Bei Installationsbedingungen mit Leitungslängen >30
m an den Signal- und Steueranschlüssen des Wandlers können zusätzliche Schutzmaßnahmen gegen Transienten für diese Anschlüsse
erforderlich sein.
Brandschutz nach EN 45 545-2
EN 45 545-2 bietet zwei Möglichkeiten der Klassifizierung für den DC/DC-Wandler, als kleine elektrotechnische Komponente R26 (EL10)
oder als gruppierte Materialien R22 - 24. Die Entscheidung, welche Klassifizierung anzuwenden ist, obliegt dem Endanwender.
Hochspannungstests zur Isolationsprüfung
MTM Power liefert vollständig geprüfte Komponenten. Am Ende des Fertigungsprozesses jedes Netzteils wird ein Hochspannungstest
mit der dokumentierten Isolationsprüfspannung durchgeführt (factory test). Eine Wiederholung dieses Tests ist nicht oder nur mit
verringerten Prüfanforderungen zulässig. MTM Power haftet nicht für Schäden die durch Nichtbeachtung dieser Regeln entstehen.
Weitere Informationen: support@mtm-power.com
MTM Power
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com

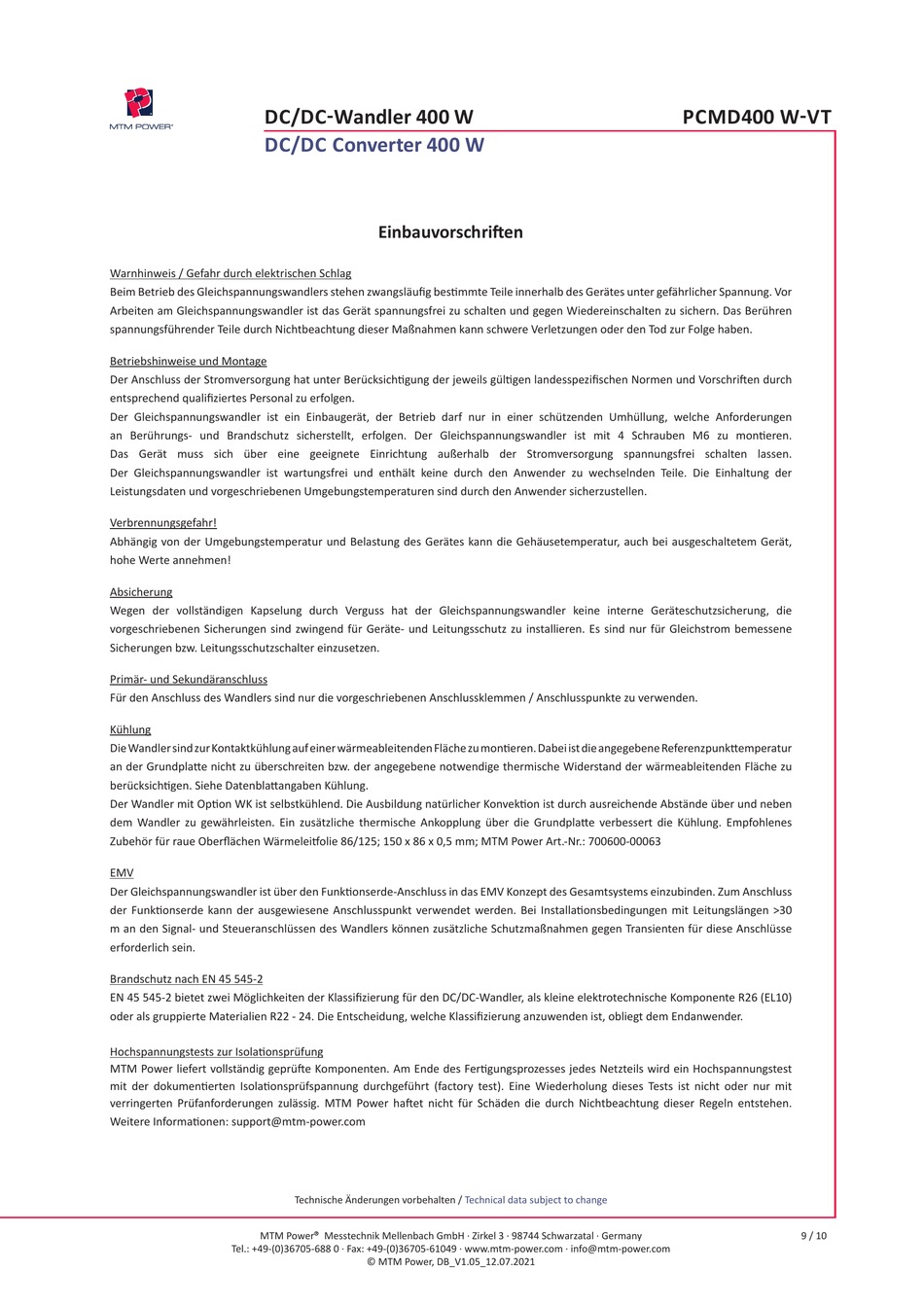

Einbauvorschriften
Technische Änderungen vorbehalten /
Technical data subject to change
Messtechnik Mellenbach GmbH · Zirkel 3 · 98744 Schwarzatal · Germany
© MTM Power, DB_V1.05_12.07.2021
PCMD400 W-VT
9 / 10
