Inhaltszusammenfassung für Vision TECHCONNECT TC2-HDMI14

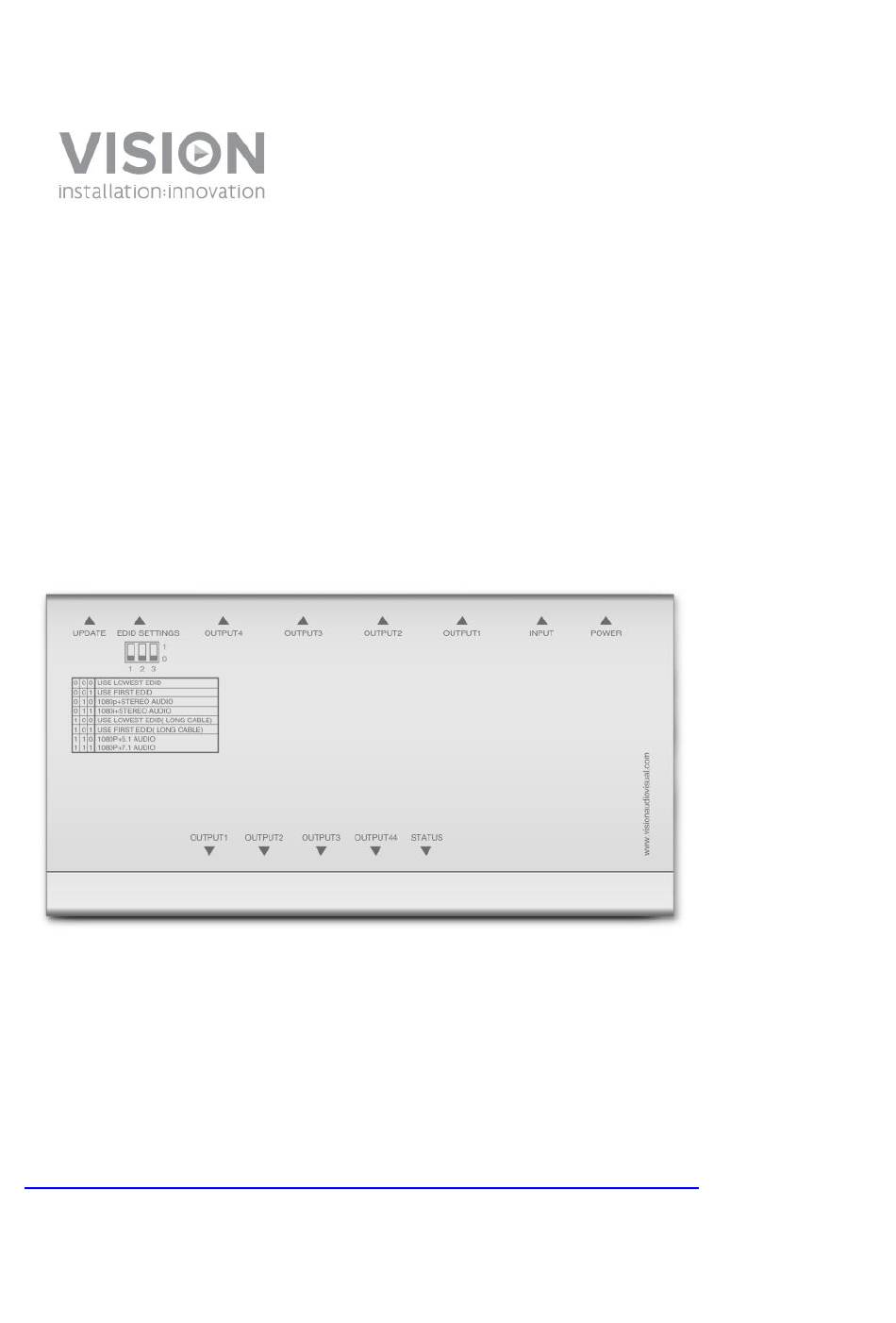

- Seite 1 TECHCONNECT TC2-HDMI14 BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techconnect/tc2-hdmi14 TC2-HDMI14_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Warnzeichen
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen. -
Seite 4: Frontplatte Und Rückwand
FRONTPLATTE UND RÜCKWAND Ausgang Status-Anzeigen Status-/Netzanzeige 5 V 2 A Netzeingang HDMI-Eingang HDMI-Ausgänge EDID-Wahlschalter Mini USB-B-Anschluss – für Firmware-Updates TC2-HDMI14_manual_de... - Seite 5 INSTALLATION EINGÄNGE VERBINDEN Stecken Sie das HDMI-Kabel in den Eingang ein. Beachten Sie, dass im Lieferumfang dieses Produkts keine Eingangs- und Ausgangskabel enthalten sind. AUSGÄNGE VERBINDEN Sofort nach dem Einschalten leuchten die entsprechenden LEDs auf der Frontplatte auf, um zu zeigen, dass die Ausgangsgeräte angeschlossen wurden. NETZTEIL VERBINDEN Schließen Sie das Netzteil mit dem Schalter von der Wand an.
- Seite 6 EDID (EXTENDED DISPLAY IDENTIFICATION DATA) Ermöglicht dem Quellgerät die Auflösung des Anzeigegeräts abzurufen und auszugeben. Position Funktion NIEDRIGSTES EDID VERWENDEN – Sperrt alle Funktionen für Videoauflösung und Audio jedes Ausgabegeräts und verwendet die niedrigsten Video- und (Standard) Audioeinstellungen. Wie oben. Gibt ein stärkeres Signal bei langen Kabeln aus. ERSTES EDID VERWENDEN –...
- Seite 7 FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie die Stromverbindung und setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Problem Behebung Keine Status- ...
-
Seite 8: Technische Daten
TECHNISCHE DATEN ABMESSUNGEN PRODUKT: 175 x 88 x 24 mm (Länge x Breite x Höhe) PRODUKTGEWICHT: 0,5 kg WERKSTOFF: Metall FARBE: Weiß SPEZIFIKATIONEN Bandbreite des Videoverstärkers: 2,25 Gbit/s Videoeingangssignal: 0,5-1,0 Volt pp DDC-Eingangssignal: 5 Volt pp (TTL) Maximale Einzel-Link-Bandbreite: 1080P Deep Color Maximal unterstütztes Videoformat: 1920 x 1200 / 1080p Videoausgabe: HDMI 1.4 Temperaturbereich bei Betrieb: -5 bis +35 °C (-41 bis +95 °F) -
Seite 9: Haftungsausschluss
GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denjenigen des autorisierten nationalen Vertriebshändlers abgeglichen, um jeden Zweifel auszuschließen. Wenn das Produkt bereits bei Auslieferung defekt ist, informieren Sie innerhalb von 21 Tagen nach dem Kaufdatum über Ihren Einzelhändler den nationalen Vertriebspartner.
