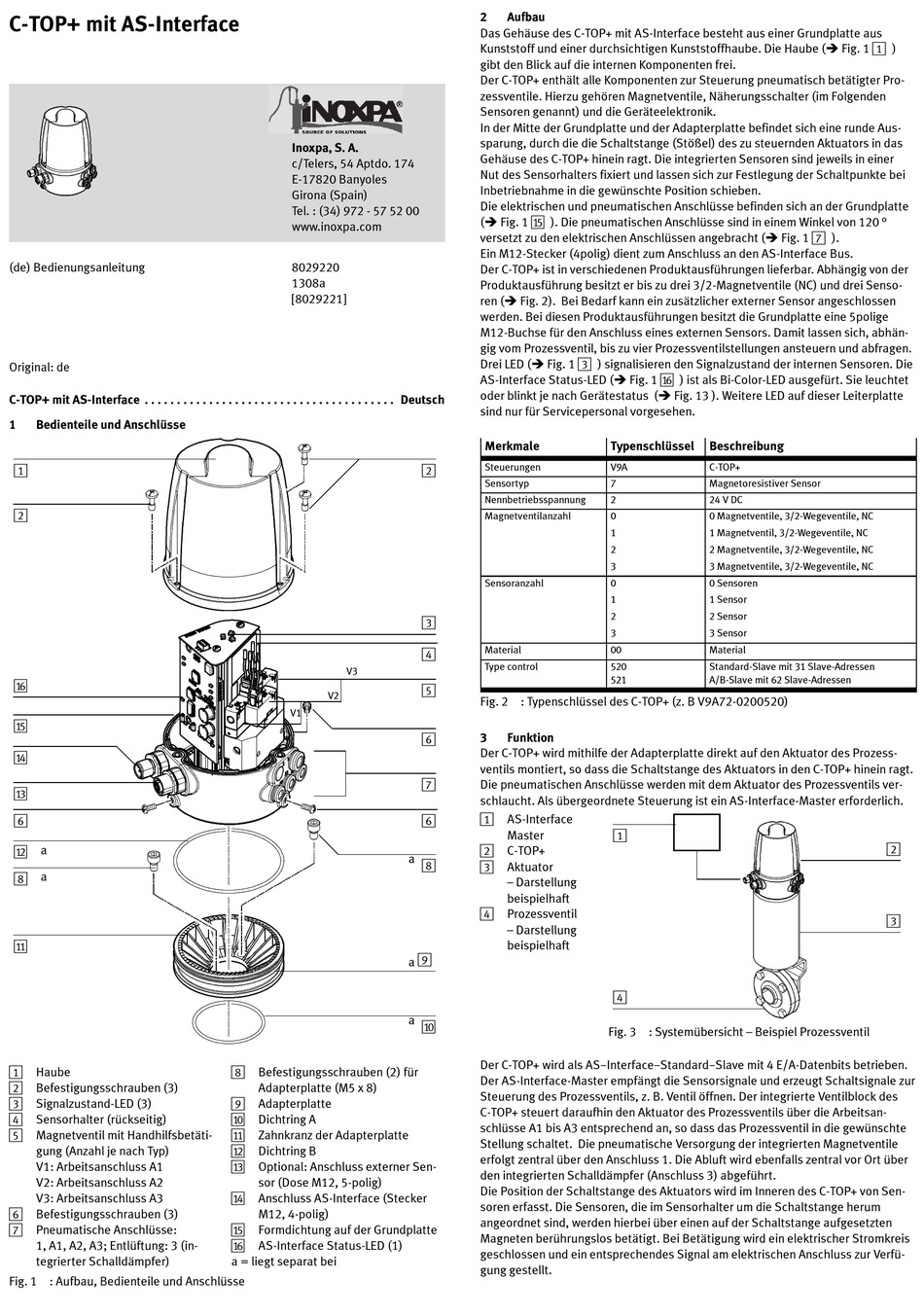

iNOXPA C-TOP+ V9A7 Serie Bedienungsanleitung

C-TOP+ mit AS-Interface
(de) Bedienungsanleitung
Original: de
C-TOP+ mit AS-Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Bedienteile und Anschlüsse
1
2
aF
aE
aD
aC
6
aB
a
8
a
aA
1
Haube
2
Befestigungsschrauben (3)
3
Signalzustand-LED (3)
4
Sensorhalter (rückseitig)
5
Magnetventil mit Handhilfsbetäti-
gung (Anzahl je nach Typ)
V1: Arbeitsanschluss A1
V2: Arbeitsanschluss A2
V3: Arbeitsanschluss A3
6
Befestigungsschrauben (3)
7
Pneumatische Anschlüsse:
1, A1, A2, A3; Entlüftung: 3 (in-
tegrierter Schalldämpfer)
Fig. 1 : Aufbau, Bedienteile und Anschlüsse
Inoxpa, S. A.
c/Telers, 54 Aptdo. 174
E-17820 Banyoles
Girona (Spain)
Tel. : (34) 972 - 57 52 00
www.inoxpa.com
8029220
1308a
[8029221]
Deutsch
V3
V2
V1
8
Befestigungsschrauben (2) für
Adapterplatte (M5 x 8)
9
Adapterplatte
aJ
Dichtring A
aA
Zahnkranz der Adapterplatte
aB
Dichtring B
aC
Optional: Anschluss externer Sen-
sor (Dose M12, 5-polig)
aD
Anschluss AS-Interface (Stecker
M12, 4-polig)
aE
Formdichtung auf der Grundplatte
aF
AS-Interface Status-LED (1)
a = liegt separat bei
2 Aufbau
Das Gehäuse des C-TOP+ mit AS-Interface besteht aus einer Grundplatte aus
Kunststoff und einer durchsichtigen Kunststoffhaube. Die Haube (
gibt den Blick auf die internen Komponenten frei.
Der C-TOP+ enthält alle Komponenten zur Steuerung pneumatisch betätigter Pro-
zessventile. Hierzu gehören Magnetventile, Näherungsschalter (im Folgenden
Sensoren genannt) und die Geräteelektronik.
In der Mitte der Grundplatte und der Adapterplatte befindet sich eine runde Aus-
sparung, durch die die Schaltstange (Stößel) des zu steuernden Aktuators in das
Gehäuse des C-TOP+ hinein ragt. Die integrierten Sensoren sind jeweils in einer
Nut des Sensorhalters fixiert und lassen sich zur Festlegung der Schaltpunkte bei
Inbetriebnahme in die gewünschte Position schieben.
Die elektrischen und pneumatischen Anschlüsse befinden sich an der Grundplatte
Fig. 1 aE ). Die pneumatischen Anschlüsse sind in einem Winkel von 120 °
(
versetzt zu den elektrischen Anschlüssen angebracht (
Ein M12-Stecker (4polig) dient zum Anschluss an den AS-Interface Bus.
Der C-TOP+ ist in verschiedenen Produktausführungen lieferbar. Abhängig von der
Produktausführung besitzt er bis zu drei 3/2-Magnetventile (NC) und drei Senso-
ren ( Fig. 2). Bei Bedarf kann ein zusätzlicher externer Sensor angeschlossen
werden. Bei diesen Produktausführungen besitzt die Grundplatte eine 5polige
M12-Buchse für den Anschluss eines externen Sensors. Damit lassen sich, abhän-
gig vom Prozessventil, bis zu vier Prozessventilstellungen ansteuern und abfragen.
Fig. 1 3 ) signalisieren den Signalzustand der internen Sensoren. Die
Drei LED (
AS-Interface Status-LED (
oder blinkt je nach Gerätestatus (
sind nur für Servicepersonal vorgesehen.
Merkmale
2 Steuerungen
Sensortyp
Nennbetriebsspannung
Magnetventilanzahl
Sensoranzahl
3
Material
4
Type control
5
Fig. 2 : Typenschlüssel des C-TOP+ (z. B V9A72-0200520)
6
3 Funktion
Der C-TOP+ wird mithilfe der Adapterplatte direkt auf den Aktuator des Prozess-
ventils montiert, so dass die Schaltstange des Aktuators in den C-TOP+ hinein ragt.
7
Die pneumatischen Anschlüsse werden mit dem Aktuator des Prozessventils ver-
schlaucht. Als übergeordnete Steuerung ist ein AS-Interface-Master erforderlich.
1
6
AS-Interface
Master
2
C-TOP+
a
8
3
Aktuator
– Darstellung
beispielhaft
4
Prozessventil
– Darstellung
beispielhaft
9
a
a
aJ
Der C-TOP+ wird als AS−Interface−Standard−Slave mit 4 E/A-Datenbits betrieben.
Der AS-Interface-Master empfängt die Sensorsignale und erzeugt Schaltsignale zur
Steuerung des Prozessventils, z. B. Ventil öffnen. Der integrierte Ventilblock des
C-TOP+ steuert daraufhin den Aktuator des Prozessventils über die Arbeitsan-
schlüsse A1 bis A3 entsprechend an, so dass das Prozessventil in die gewünschte
Stellung schaltet. Die pneumatische Versorgung der integrierten Magnetventile
erfolgt zentral über den Anschluss 1. Die Abluft wird ebenfalls zentral vor Ort über
den integrierten Schalldämpfer (Anschluss 3) abgeführt.
Die Position der Schaltstange des Aktuators wird im Inneren des C-TOP+ von Sen-
soren erfasst. Die Sensoren, die im Sensorhalter um die Schaltstange herum
angeordnet sind, werden hierbei über einen auf der Schaltstange aufgesetzten
Magneten berührungslos betätigt. Bei Betätigung wird ein elektrischer Stromkreis
geschlossen und ein entsprechendes Signal am elektrischen Anschluss zur Verfü-
gung gestellt.
Fig. 1 7 ).
Fig. 1 aF ) ist als Bi-Color-LED ausgefürt. Sie leuchtet
Fig. 13 ). Weitere LED auf dieser Leiterplatte
Typenschlüssel Beschreibung
V9A C-TOP+
7 Magnetoresistiver Sensor
2 24 V DC
0 0 Magnetventile, 3/2-Wegeventile, NC
1 1 Magnetventil, 3/2-Wegeventile, NC
2 2 Magnetventile, 3/2-Wegeventile, NC
3 3 Magnetventile, 3/2-Wegeventile, NC
0 0 Sensoren
1 1 Sensor
2 2 Sensor
3 3 Sensor
00 Material
520 Standard-Slave mit 31 Slave-Adressen
521 A/B-Slave mit 62 Slave-Adressen
1
4
Fig. 3 : Systemübersicht – Beispiel Prozessventil
Fig. 1 1 )
2
3
