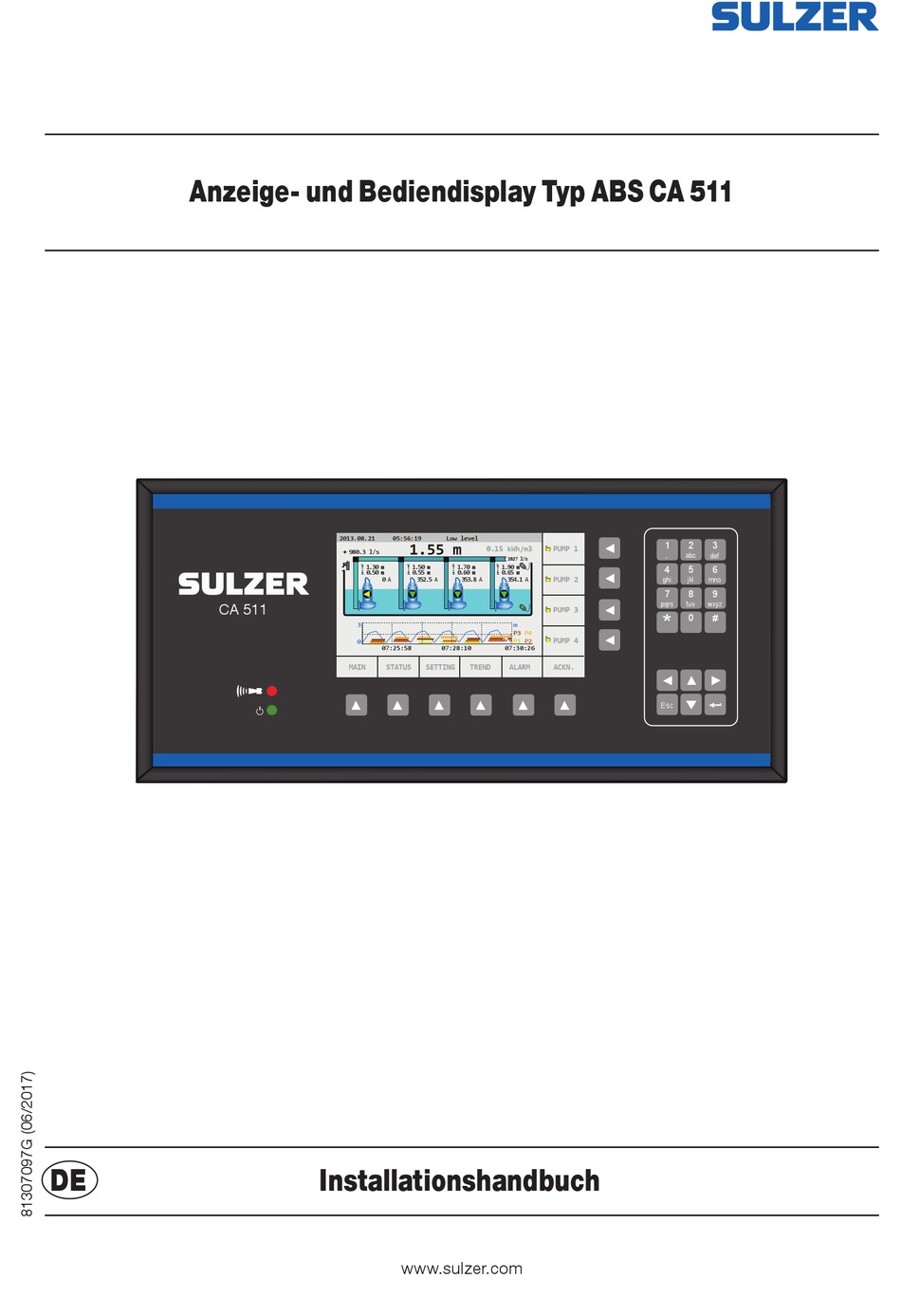

Anzeige- und Bediendisplay Typ ABS CA 511

CA 511

2013.08.21

05:56:19

Low level

1.55 m

0.15 kWh/m3

980.3 l/s





1.30 m



1.50 m



1.70 m



0.50 m



0.55 m



0.60 m

0 A

352.5 A

353.8 A

07:25:58

07:28:10

MAIN

STATUS

SETTING

TREND

Installationshandbuch

www.sulzer.com

PUMP 1

1827 l/s



1.90 m



0.65 m

PUMP 2

ghi

354.1 A

pqrs

PUMP 3

PUMP 4

07:30:26

ALARM

ACKN.

Esc

abc

def

jkl

mno

tuv

wxyz

Inhaltszusammenfassung für Sulzer ABS CA 511

Seite 1 Anzeige- und Bediendisplay Typ ABS CA 511 2013.08.21 05:56:19 Low level 1.55 m 0.15 kWh/m3 PUMP 1 980.3 l/s  1827 l/s  1.30 m  1.50 m  1.70 m  1.90 m  0.50 m  0.55 m ...
Seite 2 Genehmigung seitens Sulzer weder vervielfältigt, in Zugriffs systemen gespeichert, verteilt noch auf andere Art elektronisch, mechanisch oder als Aufzeichnung weitergegeben oder zugänglich gemacht werden. Sulzer behält sich das Recht vor, Spezifikationen im Einklang mit der technischen Entwick lung zu verändern.
Seite 3 Anzeige- und Bediendisplay Typ ABS CA 511, Installationshandbuch INSTALLATION Allgemeine Informationen Die Bedientafel CA 511 kommuniziert über einen CANBus. Der Bediener kann das System über die Bedientafel einfach konfigurieren und überwachen. 1.2 Installation der Bedientafel Für die Montage des CA 511 wird eine rechteckige Aussparung mit einer Höhe von 107 mm und einer Breite von 220 mm benötigt.
Seite 4 Anzeige- und Bediendisplay Typ ABS CA 511, Installationshandbuch 1.4.2 CAN-Abschluss Der CANBus muss an beiden Kabelenden abgeschlossen werden. Das Steuergerät PC 441 dient als Bus Master und verfügt über einen integrierten Abschluss, der immer aktiv ist. Das Gerät sollte daher immer an einem der End...
Seite 5 Anzeige- und Bediendisplay Typ ABS CA 511, Installationshandbuch TECHNISCHE DATEN Technische Daten CA 511 Betriebsumgebungstemperatur -20 bis +50°C Lagerumgebungstemperatur -30 bis +80°C Schutzklasse IP 65 Bedientafel außen/ IP 20 innen Feuchtigkeit 0-95 % relative Feuchte, nicht-kondensierend Stromversorgung 9-34 VDC Stromverbrauch <...
Seite 6 Anzeige- und Bediendisplay Typ ABS CA 511, Installationshandbuch Diese Seite wurde absichtlich leer gelassen.
Seite 7 Meno a adresa osoby oprávnenej na zostavenie technického súboru pre úrady na požiadanie: Asmens, įgalioto valdžios institucijoms pareikalavus sudaryti techninę bylą, vardas, pavardė ir adresas: Frank Ennenbach, Director Product Safety and Regulations, Sulzer Management AG , Neuwiesenstrasse 15, 8401 Winterthur, Switzerland Declare under our sole responsibility that the products: Försäkrar under eget ansvar att produkterna:...
