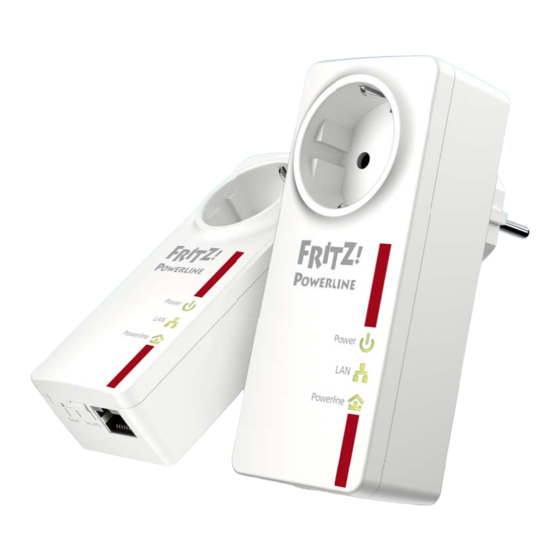

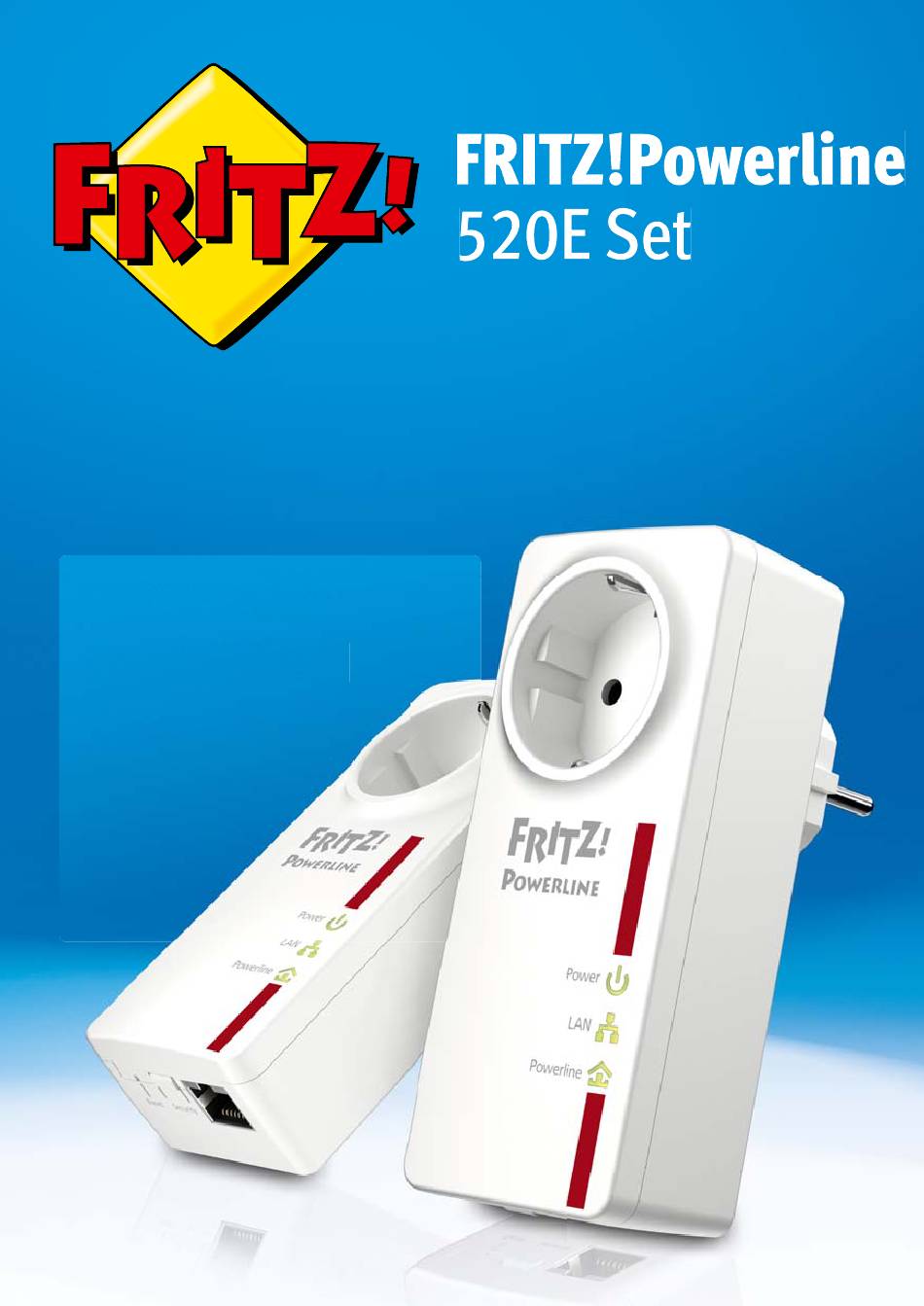

- Seite 1 FRITZ!Powerline 520E Set Anschließen Anschließen und bedienen und bedienen...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise ......5 Über dieses Handbuch ......7 Themen des Handbuchs .
- Seite 3 Dokumentationen zum FRITZ!Powerline ..... . 34 13.2 AVM-Wissensdatenbank ........34 13.3 Unterstützung durch das Support-Team .
- Seite 4 Herstellergarantie ........37 Entsorgungshinweise .
- Seite 5 Sicherheitshinweise Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise, um sich selbst und FRITZ!Powerline vor Schäden zu bewahren. Erreichbarkeit FRITZ!Powerline hat keinen An-/Aus-Schalter und muss daher jederzeit vom Stromnetz zu trennen sein. • Stecken Sie FRITZ!Powerline in eine leicht erreichbare Steckdose. Staub, Feuchtigkeit und Dämpfe Staub, Feuchtigkeit und Dämpfe können FRITZ!Powerline beschädigen.
- Seite 6 Sicherheitshinweise • Vermeiden Sie den Betrieb in direkter Nähe eines Heizkörpers. • Achten Sie darauf, dass Schlitze und Öffnungen am Gehäuse von FRITZ!Powerline immer frei sind. Unsachgemäßes Öffnen und Reparieren Durch unsachgemäßes Öffnen und Reparieren können Gefahren für die Benutzer von FRITZ!Powerline entstehen. •...
- Seite 7 Über dieses Handbuch Über dieses Handbuch Themen des Handbuchs Das vorliegende Bedienungshandbuch unterstützt Sie bei Anschluss, Einrichtung und Bedienung von FRITZ!Powerline 520E. Symbole Im Handbuch werden folgende Symbole verwendet: Dieses Symbol markiert nützliche Hinweise und Tipps. Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen zu vermeiden.
- Seite 8 Lieferumfang Lieferumfang Teil Anzahl FRITZ!Powerline 520E LAN-Netzwerkkabel gedruckte Produktinformation FRITZ!Powerline 520E...
- Seite 9 Netzwerk-Kennwort • Verbindet netzwerkfähige Geräte wie PC, Tablet, Spielekonsole und SmartTV mit Ihrem Internetrouter (FRITZ!Box) • FRITZ!Powerline 520E Set enthält 2 FRITZ!Powerline- Adapter zum Einrichten eines Powerline-Netzwerks Anschlussmöglichkeiten für netzwerkfähige Geräte • LAN-Kabel Powerline-Netzwerk Ein Powerline-Netzwerk besteht aus mindestens zwei FRITZ!Powerline-Adaptern.
- Seite 10 Beispielkonfiguration mit 2 FRITZ!Powerline Beispielkonfiguration mit 2 FRITZ!Powerline Internet Beispielkonfiguration mit 3 FRITZ!Powerline Internet FRITZ!Powerline 520E...
- Seite 11 Aufbau Aufbau Anschluss Nr. Bezeichnung Funktion Gigabit-Ethernet-Anschluss für den Anschluss von PC, Notebook, SmartTV und anderen netzwerkfähigen Geräten Taster Nr. Bezeichnung Funktion Reset Werkseinstellungen laden Security sichere Powerline-Verbindung herstellen (Pairing) FRITZ!Powerline 520E...
- Seite 12 Leuchtdioden Leuchtdioden Nr. LED Verhalten Bedeutung Power leuchtet Stromzufuhr besteht blinkt Neustart • Sicherheitseinstellungen • werden vorgenommen blinkt langsam Stand-by keine Stromzufuhr leuchtet LAN-Anschluss belegt kein Gerät • angeschlossen angeschlossenes Gerät • ausgeschaltet Powerline leuchtet Verbindung mit Powerline- Netzwerk besteht keine Powerline-Geräte erkannt, die kompatibel sind und das gleiche Netzwerk-...
- Seite 13 Steckdose Steckdose Nr. Funktionen Steckdose für elektrische Geräte bis 3600 W und maximal 16 A (maximale Belastbarkeit) FRITZ!Powerline 520E...
- Seite 14 Anschließen Anschließen Übersicht: FRITZ!Powerline anschließen Überblick Dieser Abschnitt beschreibt, wie Sie FRITZ!Powerline 520E für die Heimvernetzung über die Stromleitung einsetzen. Nach dem Einrichten des FRITZ!Powerline-Netzwerks können Sie auch Adapter anderer Hersteller ins Netzwerk einbinden. Regeln • Stecken Sie FRITZ!Powerline immer in eine Wandsteckdose.
- Seite 15 Heimvernetzung über die Stromleitung Heimvernetzung über die Stromleitung Überblick Mit den beiden Adaptern aus Ihrem FRITZ!Powerline 520E Set können Sie ein neues Powerline-Netzwerk einrichten. Wenn schon ein Powerline-Netzwerk vorhanden ist, können Sie das Netzwerk mit einem oder mehreren FRITZ!Powerline 520E erweitern.
- Seite 16 Heimvernetzung über die Stromleitung Anleitung: Neues Powerline-Netzwerk einrichten Ein neues Powerline-Netzwerk richten Sie mit FRITZ!Powerline 520E Set so ein: Stecken Sie den ersten FRITZ!Powerline-Adapter in eine Steckdose in der Nähe Ihrer FRITZ!Box. Stecken Sie ein LAN-Kabel in den LAN-Anschluss des FRITZ!Powerline-Adapters.
- Seite 17 Heimvernetzung über die Stromleitung Anleitung: Powerline-Netzwerk erweitern Einen einzelnen FRITZ!Powerline 520E können Sie so in ein schon vorhandenes Powerline-Netzwerk einbinden: Stecken Sie FRITZ!Powerline 520E in eine Steckdose in der Nähe eines Powerline-Adapters, der schon ins Powerline-Netzwerk eingebunden ist. Am anderen Powerline-Adapter drücken Sie den Taster für sichere Powerline-Verbindungen (Pairing-Taster).
- Seite 18 Powerline-Adapter anderer Hersteller einbinden Powerline-Adapter anderer Hersteller einbinden Überblick In Ihr FRITZ!Powerline-Netzwerk können Sie auch Powerline- Adapter anderer Hersteller einbinden. Anleitung: Powerline-Adapter einbinden Stecken Sie den neuen Powerline-Adapter in eine Steckdose in der Nähe eines FRITZ!Powerline 520E. Um die Übertragung des Netzwerk-Kennworts zu starten, drücken Sie an FRITZ!Powerline 520E eine Sekunde lang auf den Taster „Security“.
- Seite 19 Computer und andere Geräte anschließen Computer und andere Geräte anschließen Gerät mit LAN-Kabel anschließen Überblick Computer und andere netzwerkfähige Geräte schließen Sie per LAN-Kabel an FRITZ!Powerline an (ein Kabel befindet sich im Lieferumfang). Netzwerkfähige Geräte sind zum Beispiel: • PC, Notebook, Smart-TV, Spielekonsole, Blu-Ray-Player, Satelliten-/TV-Receiver •...
- Seite 20 Standby-Betrieb Regeln • Ein Computer, der über das Netzwerk gestartet werden kann (Wake on LAN), ist nicht vollständig ausgeschaltet. Wenn FRITZ!Powerline in den Standby-Betrieb wechseln soll, muss Wake on LAN deaktiviert oder der Computer vom Strom getrennt werden. FRITZ!Powerline 520E...
- Seite 21 Einrichten in FRITZ!Box-Benutzeroberfläche Einrichten in FRITZ!Box-Benutzeroberfläche FRITZ!Box-Benutzeroberfläche öffnen Überblick FRITZ!Powerline-Geräte, die sich im Heimnetz einer FRITZ!Box befinden, können Sie in der FRITZ!Box-Benutzeroberfläche einrichten. Sie können ein Firmware-Update durchführen und die Leuchtdioden an- und ausschalten. Wenn FRITZ!Powerline per LAN-Kabel an der FRITZ!Box angeschlossen ist, können Sie außerdem das Powerline-Kennwort zurücksetzen und neue Powerline-Adapter ohne Drücken der Taster ins Netzwerk einbinden.
- Seite 22 Firmware aktualisieren Firmware aktualisieren Überblick AVM stellt kostenlose Updates für die Firmware von FRITZ!Powerline bereit. Anleitung: Firmware aktualisieren Öffnen Sie in der FRITZ!Box-Benutzeroberfläche die Einstellungen für FRITZ!Powerline. Prüfen Sie unter „Update“, ob eine neue Firmware verfügbar ist. Wenn ein Firmware-Update verfügbar ist, klicken Sie auf die Schaltfläche „Update starten“.
- Seite 23 Powerline-Adapter hinzufügen ohne Drücken der Taster Powerline-Adapter hinzufügen ohne Drücken der Taster Überblick Sie können einen Powerline-Adapter ohne Drücken der Taster ins FRITZ!Powerline-Netzwerk einbinden. Dafür benötigen Sie lediglich das Geräte-Kennwort des Adapters. Anleitung: Powerline-Adapter einbinden Stecken Sie den neuen Adapter in eine Steckdose in der Nähe von FRITZ!Powerline 520E.
- Seite 24 Übertragungsrate am LAN-Anschluss reduzieren (Green Mode) Übertragungsrate am LAN-Anschluss reduzieren (Green Mode) Überblick Um Energie zu sparen, können Sie für den LAN-Anschluss von FRITZ!Powerline den „Green Mode“ aktivieren. Die Übertragungsrate am LAN-Anschluss wird dadurch auf 100 Mbit/s begrenzt (ohne Green Mode: 1 Gbit/s). Der Energieverbrauch unter Last sinkt um bis zu 1 Watt.
- Seite 25 Powerline-Geräte-Kennwort zurücksetzen Anleitung: Geräte-Kennwort zurücksetzen Öffnen Sie in der FRITZ!Box-Benutzeroberfläche die Einstellungen für FRITZ!Powerline. Klicken Sie auf die Schaltfläche „Zurücksetzen“. FRITZ!Powerline 520E...
- Seite 26 Programm FRITZ!Powerline Programm FRITZ!Powerline Mit dem Programm FRITZ!Powerline können Sie Ihr FRITZ!Powerline- Netzwerk verwalten. FRITZ!Powerline herunterladen FRITZ!Powerline können Sie unter avm.de/service kostenfrei herunterladen. Das Programm ist für Windows 10, 8 und 7 und für Mac OS verfügbar. Einstellungen und Funktionen •...
- Seite 27 Datenraten vergleichen und ideale Steckdose finden Datenraten vergleichen und ideale Steckdose finden Das Programm FRITZ!Powerline zeigt für jeden FRITZ!Powerline-Adapter die Datenrate (Bruttodatenrate in Mbit/s). An verschiedenen Steckdosen kann die Datenrate unterschiedlich hoch sein. Wenn für den Betrieb von FRITZ!Powerline mehrere Steckdosen in Frage kommen, testen Sie verschiedene Steckdosen und wählen Sie die Steckdose mit der höchsten Datenrate.
- Seite 28 Kennwort des Powerline-Netzwerks ändern Geben Sie im Feld „Geräte-Kennwort“ das Kennwort ein, das auf dem Aufkleber auf der Geräteunterseite des FRITZ!Powerline-Adapters steht. Klicken Sie auf „OK“. Der FRITZ!Powerline-Adapter startet neu. Wiederholen Sie die Schritte 4 – 7 für alle FRITZ!Powerline-Adapter, die nicht am Computer angeschlossen sind.
- Seite 29 Werkseinstellungen laden Werkseinstellungen laden FRITZ!Powerline-Adapter werden mit bestimmten Werkseinstellungen ausgeliefert, zum Beispiel mit einem vorgegebenem Netzwerkkennwort und Voreinstellungen für die LEDs. Auf zwei Arten können Sie die Werkseinstellungen wieder laden: • mit dem Taster • mit dem Programm FRITZ!Powerline 10.1 Werkseinstellungen laden mit dem Taster Stecken Sie FRITZ!Powerline in eine Steckdose.
- Seite 30 Technisches zum Betrieb von FRITZ!Powerline Technisches zum Betrieb von FRITZ!Powerline 11.1 Störquellen Je kürzer und direkter der Weg über die Stromleitung ist, desto höher ist die Datenrate im Powerline-Netzwerk. Die Datenrate kann sinken durch: • Verbindung über mehrere Phasen • Verbindung über Verteilerdose, FI-Schutzschalter, Dimmer oder Vorschaltgerät •...
- Seite 31 Bis zu 4 Powerline-Netzwerke in einem Stromkreis 11.4 Bis zu 4 Powerline-Netzwerke in einem Stromkreis Innerhalb eines Stromkreises können bis zu vier FRITZ!Powerline-Netzwerke eingerichtet werden. Durch die Verwendung unterschiedlicher Netzwerk- Kennwörter ist sichergestellt, dass die Teilnehmer der einzelnen Netzwerke sicher kommunizieren können und die Netzwerke sich nicht gegenseitig stören.
- Seite 32 Technische Daten Technische Daten 12.1 Powerline • bis zu mehrere Hundert Meter Reichweite im Stromnetz • Sicherheit: Verschlüsselung mit AES 128 Bit (ab Werk) für Verbindungsaufbau und Kommunikation • Powerline-Übertragungsrate: bis zu 500 Mbit/s. Das ist der Bruttowert. Die erreichbare Nutzdatenrate liegt darunter.
- Seite 33 Geräteeigenschaften 12.4 Geräteeigenschaften • niedrige Leistungsaufnahme von weniger als 3 W im Betrieb, effiziente Energiesparfunktion mit weniger als 0,5 W im Standby-Modus • Betriebsspannung: 230 V Wechselstrom, 50 Hz • Abmessungen (HxBxT): ca. 132 x 59 x 78 mm • Gewicht: ca.
- Seite 34 Den Adobe Reader zum Lesen von PDF-Dateien können Sie unter www.adobe.de kostenlos herunterladen. 13.2 AVM-Wissensdatenbank In der AVM-Wissensdatenbank finden Sie Antworten auf häufige Fragen an unseren Support: avm.de/service 13.3 Unterstützung durch das Support-Team Bei Problemen mit FRITZ!Powerline empfehlen wir: ...
- Seite 35 Unterstützung durch das Support-Team Füllen Sie das Formular aus und schicken Sie es über die Schaltfläche „Senden“ zu AVM. Unser Support-Team wird Ihnen per E-Mail antworten. Support per Telefon Falls Sie uns keine Anfrage per E-Mail senden können, erreichen Sie unseren Support auch telefonisch.
- Seite 36 Für Schäden, die sich direkt oder indirekt aus dem Gebrauch der Dokumentation oder der Software ergeben, sowie für beiläufige Schäden oder Folgeschäden ist AVM nur im Falle des Vorsatzes oder der groben Fahrlässigkeit verantwortlich. Für den Verlust oder die Beschädigung von Hardware oder Software oder Daten infolge direkter oder indirekter Fehler oder Zerstörungen...
- Seite 37 CE-Konformitätserklärung Hiermit erklärt AVM, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG sowie 2011/65/EU befindet. Die Langfassung der CE-Konformitätserklärung finden Sie in englischer Sprache unter der Adresse http://en.avm.de/ce.
- Seite 38 Stichwortverzeichnis Hilfe aktuelles Handbuch ... . Adapter hinzufügen ... . 18, 23 Kundenservice ....Anschließen Support-Team .
- Seite 39 Adapter hinzufügen ..18, 23 Kennwort ändern ....Kennwort zurücksetzen ..Netzwerk einrichten .
