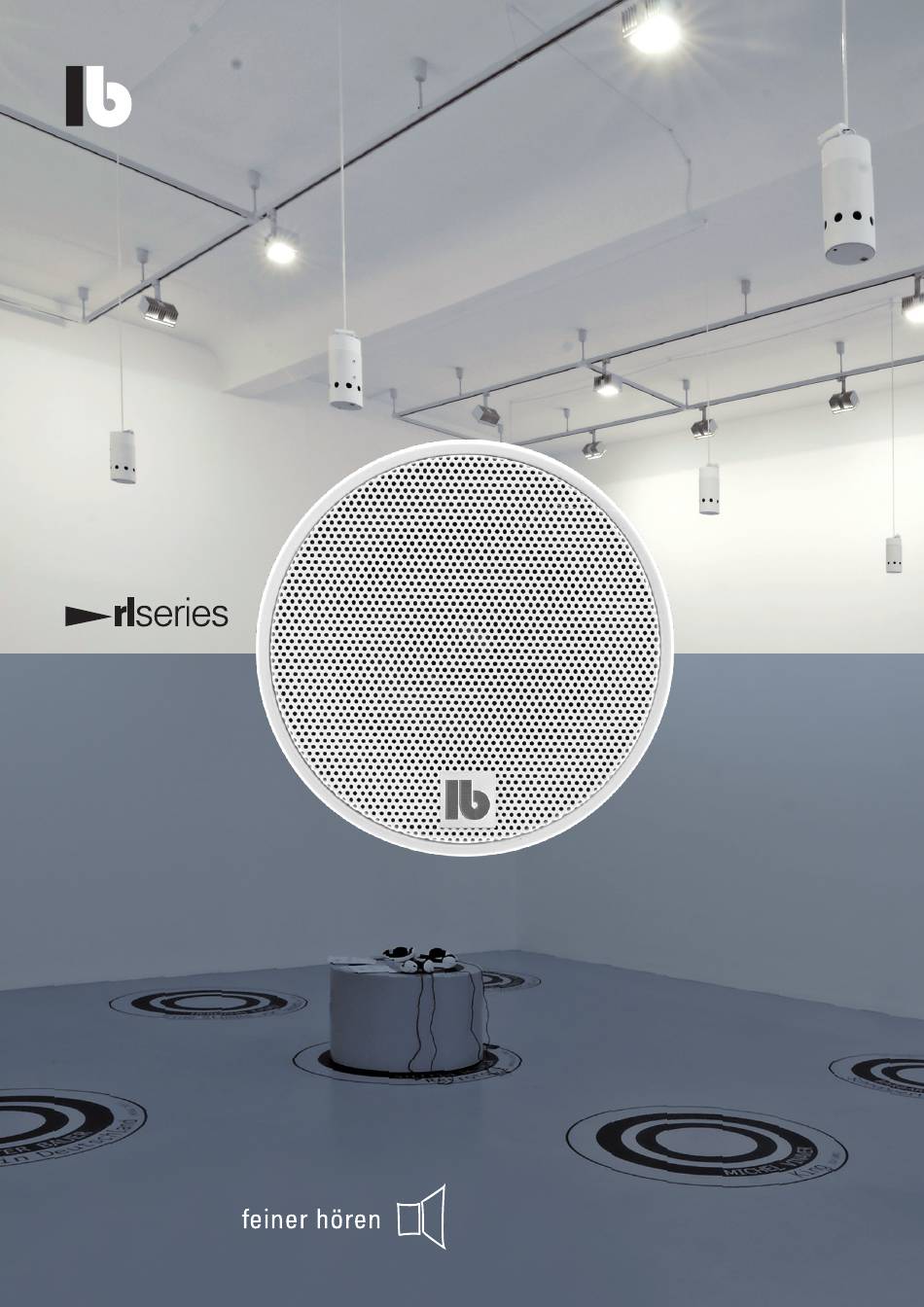

- Seite 1 Bedienungsanleitung Richtlautsprecher RL 110 Serie...
- Seite 2 Bei unsachgemäßem Einsatz erlischt der Garantieanspruch! Haftungsausschluss LB haftet nicht für Schäden an Lautsprechern und anderen Geräten, die durch Fahrlässigkeit oder nicht bestimmungsgemäßen Einsatz entstanden sind. Insbesondere haftet LB nicht für entgangenen Gewinn oder sonstige Vermögensschäden des Käufers. Diese Beschränkung gilt auch für die persönliche Haftung von Arbeitnehmern, Vertretern und Erfüllungsgehilfen.
- Seite 3 Richtlautsprecher der RL 110 Serie RL 110 | RL 110 A | RL 110 A-MP3 | RL 110 AX | RL 110 AX-MP3 | RL 110 PerZonic® Inhalt Modelle ................... 4 Zubehör ..................4 Montage der Lautsprecher .............. 5 Abmessungen RL 110 Serie ............6 RL 110 ...................
- Seite 4 Lautstärkeregelung ® und Ausführungen (abhängig vom Umgebungsgeräuschpegel) auf Anfrage Zubehör Halterung für RL 110, L-Bügel mit Montageplatte, dreh-/ schwenkbar, WH 110 Weiß inkl. Sicherungsseil Halterung für RL 110, L-Bügel mit Montageplatte, dreh-/ schwenkbar, WH 110 Schwarz inkl. Sicherungsseil SR 300 3 m Stahlseil zum Abhängen des Lautsprechers, 1 mm Edelstahl,...
- Seite 5 Die Richtlautsprecher werden typischerweise so montiert, dass sich ein kurzer Hörabstand für die Besucher in der Hörzone er- gibt. Hierfür können die RL 110 entweder mit einem Stahlseil (z. B. SR 300) von der Decke abgehängt oder mit der Halterung WH 110 an Wänden oder Decken montiert werden.
- Seite 6 Abmessungen RL 110 Serie Front Seite RL 110 Rückwand RL 110 A Rückwand RL 110 A-MP3 Rückwand RL 110 AX Rückwand RL 110 AX-MP3 Rückwand RL 110 PerZonic Rückwand 110 AX MP3 Gewinde M4 Gewinde M4 inkl. Ringöse inkl. Ringöse...
- Seite 7 • Richtlautsprecher mit Supernieren-Charakteristik einer Impedanz von 8 Ohm. • Abstrahlwinkel 80° • 3“-Breitband-Chassis Das Modell RL 110 T ist eine Variante mit einer Leistung • 8 Ohm- oder 100 V-Version • Standardfarben Weiß und Schwarz von 2,5/5/10 Watt für 100 V-Anlagen.
- Seite 8 RL 110 A / RL 110 A-MP3 Aktiver Richtlautsprecher Der Richtlautsprecher RL 110 A ist ein Aktivlautsprecher mit 20 Watt Leistung und Einschaltautomatik. Auf der Gehäuse rück- seite befinden sich der Stereo-Cinch-Eingang, DIP-Schalter für Auto-ON/Steady-ON und 150 Hz-Hochpass, der Lautstärke- regler, die Power-LED und die Anschlussbuchse für das externe Netzteil.
- Seite 9 4.1 DIP-Schalter – wird intern aufsummiert. 80 HZ /150 HZ HP 4.2 DIP-Schalter – 2 LED Das Modell RL 110 A-MP3 hat POWER ON AUTO ON / STEADY ON einen integrierten MP3-Player: Der Lautsprecher muss aktiv sein 5 LINE IN (MONO SUM)
- Seite 10 RL 110 AX Aktiver Richtlautsprecher mit Bewegungssensor Der externe Medien-Player oder Computer kann direkt am Der RL 110 AX ist ein aktiver Richtlautsprecher mit integ- Stereo-Cinch-Eingang angeschlossen werden. Der integrierte riertem Bewegungssensor. Er schaltet automatisch ein, sobald sich eine Person dem Lautsprecher von vorne nähert.
- Seite 11 6.3 ONLY SPEAKER SWITCHED 6.4 CONTINUOUS 8 EXTERNAL PLAYER 7 DIP-Schalter – HOLD TIME Bewegungssensor hinter dem Gitter bei RL 110 AX und RL 110 AX-MP3 (S. 12) 6 MODE – Auswahl der vier 1 VOLUME Lautstärkeregler verschie denen Betriebsarten 2 POWER ON 6.1 PLAY FILE ONCE...
- Seite 12 Aktiver Richtlautsprecher mit integriertem Bewegungssensor und MP3-Player Der integrierte Verstärker hat eine Leistung von 20 Watt und Der RL 110 AX-MP3 ist ein aktiver Richtlautsprecher mit inte- griertem Bewegungssensor. Er schaltet sich automatisch ein, eine Einschalt automatik (Auto-ON/OFF). Alle Bedienelemente sobald sich eine Person dem Lautsprecher von vorne nähert...
- Seite 13 Bedienelemente und Funktionen 4.1 DIP-Schalter – 1 VOLUME HP 80 Hz / 150 Hz 4.2 DIP-Schalter – 2 LED POWER ON AUTO ON / STEADY ON 5 LINE IN (MONO SUM) 6 MODE 3 DC IN 15 V 6.1 PLAY FILE ONCE 6.2 EXTEND PLAY 6.3 ONLY SPEAKER SWITCHED 6.4 CONTINUOUS...
- Seite 14 Lautstärke in der Hörzone • Abstrahlwinkel 80° zu erreichen und andererseits störende Pegel in ruhigem • 3“-Breitband-Chassis Umfeld zu vermeiden ist der RL 110 perZonic mit einer • Leistung 20 Watt ® automatischen Lautstärke regelung ausgestattet, die den •...
- Seite 15 Bedienelemente und Funktionen 1 VOLUME 5 CALIBRATION 2 LED POWER ON 6 REGULATION 10 MIKROFON 4 LINE IN 3 DC IN 15 V 8 RELEASE 7 ATTACK 9 CAL. OUT 1 VOLUME werden um die Empfindlichkeit der Regelung 8 RELEASE Über diesen Regler kann die gewünschte zu optimieren.
- Seite 16 Rückseite: Ausstellung, Stiftung Haus der Geschichte der www.feiner-hoeren.de Bundesrepublik Deutschland @LB_Audio_Components Titel: ZKM Karlsruhe, id3d-berlin themengestaltung 2010 Tel +49 89 1893109-0 · Fax -29 Stand: 8/2023 Kapellenstr. 10 Änderungen und Irrtümer vorbehalten. 85622 Feldkirchen bei München © LB Lautsprecher und Beschallungstechnik GmbH...
