Brügmann TraumGarten Ritterburg Montageanleitung Seite 3

Verwendungsort
einer Rutsche.
Planen Sie Ihre Anlage so, dass die Rutsche
nicht nach Süden weist! Die Rutsche kann
sich sonst durch die ganztägige, direkte
Sonneneinstrahlung aufheizen! Das bedeu-
tet: Verbrennungsgefahr!
Verwendungsort
des Spielgerätes.
Das hier gezeigte Spielgerät und seine
Erweiterungen sind für die Verwendung
im Außenbereich geeignet, nicht für den
Innenbereich!
Zulässige Belastbarkeit
des Spielgerätes.
Die maximale Belastbarkeit eines Spiel-
turms wird bei Spielgeräten für den
privaten, häuslichen Bereich über die
Grundfläche ermittelt. Daher gilt hier:
Belastbarkeit eines Spielturms:
Grundfläche ca. 100 x 100 cm;
geeignet für 3 Kinder à ca. 50 kg =
maximale Belastung ca. 150 kg
Belastbarkeit eines Schiffsanbaus:
Grundfläche geeignet für rechnerisch
1,5 Kinder à ca. 50 kg = maximale
Belastung ca. 100 kg (aufgerundet)
Belastbarkeit eines Brückenanbaus:
Grundfläche ca. 100 x 150 cm;
geeignet für 5 Kinder à ca. 50 kg =
maximale Belastung ca. 250 kg

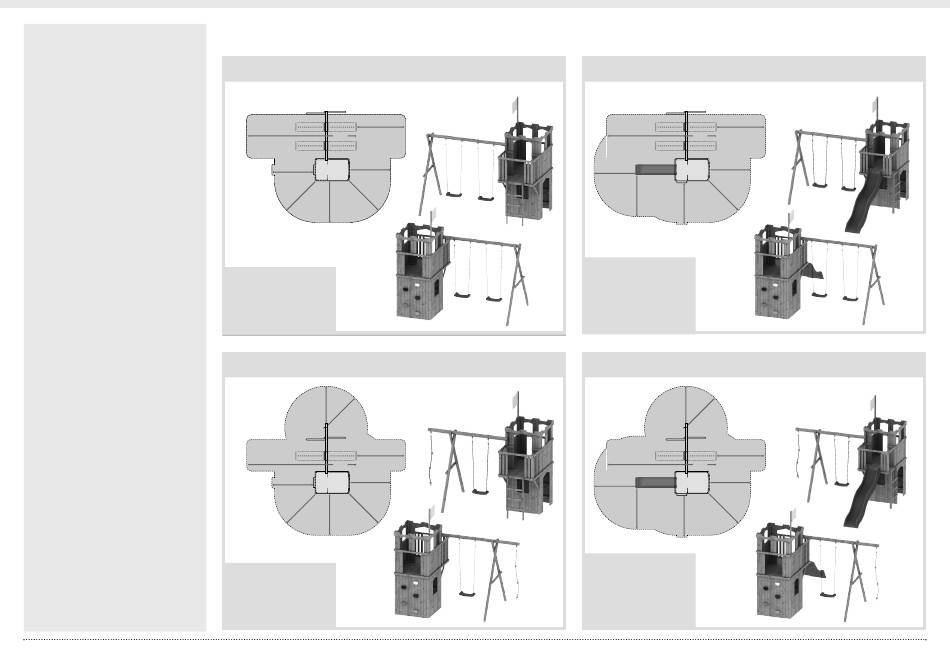

Aufbauvarianten und Sicherheitsbereiche (Aufsichten mit Fallräumen)
Spielturm-Set „Ritterburg 4A"
200 cm
170cm
370 cm
200 cm
200 cm
200 cm
Stückliste:
Art. 4231 Spielturm
+ Art. 1719 Bodenanker (4 x)
+ Art. 1695 Bodenanker (1 x)
+ Art. 4209 Schaukelanbau (1 x)
+ Art. 1694 Bodenanker (2 x)
Spielturm-Set „Ritterburg 4B"
200 cm
200 cm
370 cm
170cm
200 cm
200 cm
200 cm
Stückliste:
Art. 4231 Spielturm
+ Art. 1719 Bodenanker (4 x)
+ Art. 1695 Bodenanker (1 x)
+ Art. 4209 Schaukelanbau (1 x)
+ Art. 1694 Bodenanker (2 x)
Grundmaße der Spielanlage: Spielturm-Set „Ritterburg 5A"
210 x 339 cm
Flächenbedarf inkl. Fallräumen:
750 x 539 cm
370 cm
200 cm
Ansicht 1
Stückliste:
Art. 4231 Spielturm
+ Art. 1719 Bodenanker
+ Art. 1695 Bodenanker
+ Art. 1144 Rutsche, rot
+ Art. 4209 Schaukelanbau (1 x)
Ansicht 2
+ Art. 1694 Bodenanker
Grundmaße der Spielanlage: Spielturm-Set „Ritterburg 5B"
210 x 339 cm
Flächenbedarf inkl. Fallräumen:
750 x 739 cm
370 cm
200 cm
Ansicht 1
Stückliste:
Art. 4231 Spielturm
+ Art. 1719 Bodenanker
+ Art. 1695 Bodenanker
+ Art. 1144 Rutsche, rot
+ Art. 4209 Schaukelanbau (1 x)
Ansicht 2
+ Art. 1694 Bodenanker
- 3 -
Grundmaße der Spielanlage:
375 x 348 cm
Flächenbedarf inkl. Fallräumen:
830 x 548 cm
200 cm
170cm
200 cm
Ansicht 1
200 cm
(4 x)
(1 x)
(1 x)
Ansicht 2
(2 x)
Grundmaße der Spielanlage:
375 x 348 cm
Flächenbedarf inkl. Fallräumen:
830 x 748 cm
200 cm
200 cm
170cm
200 cm
Ansicht 1
200 cm
(4 x)
(1 x)
(1 x)
Ansicht 2
(2 x)
