- Seite 1 IP 200 Plotter IP 200 Bedienungsanleitung Stand: 3. November 2009 © Seite 1 von 16...
-
Seite 2: Inhaltsverzeichnis
2. Lieferumfang....................4 3. Produktübersicht...................5 4. Inbetriebnahme.....................6 5. Bedienung ....................7 6. Reinigung und Pflege .................10 7. Zubehör ......................11 8. Fehlerursache und Fehlerbehebung ............12 9. Technische Daten ..................13 10. Verpackungshinweise für den Plotter IP 200 ..........14 11. Sicherheitshinweise ..................15 Seite 2 von 16... -
Seite 3: Einleitung
1. Einleitung: Sie haben mit dem IP 200 einen flexiblen Plotter erworben, mit dem Sie einfach und schnell Ihre Kennzeichnungselemente beschriften können. Robuster Geräteaufbau aus Aluminiumprofilen Aktionsfeld bei A4 Größe 220 mm x 305 mm Leichtes Auswechseln der Aufnahmeplatten für die verschiedenen... -
Seite 4: Lieferumfang
Nach Erhalt des Beschriftungsgerätes prüfen Sie bitte die Lieferung auf Vollständigkeit. Bewahren Sie bitte die Umverpackung auf, damit das Gerät im Servicefall sicher transportiert werden kann. Folgende Komponenten gehören zum Lieferumfang: 1. Plotter IP 200 2. Stecker mit Netzteil 3. Datenkabel USB 4. Bedienungsanleitung Seite 4 von 16... -
Seite 5: Produktübersicht

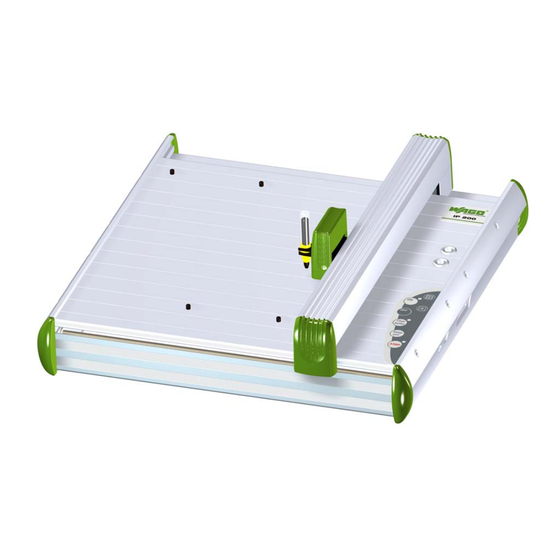

3. Produktübersicht Segment 1 Segment 2 1) Plottergrundfläche 2) Fangstifte für die Aufnahmeplatten 3) Clipadapter/Penaufnahme 4) Absenkeinheit 5) Netzanschluss 6) USB-Anschluss 7) Bedienfeld/Tastatur 8) Schreibarm 9) Aufbewahrungsort für Plotter Pens 10 Gravieranschluss Seite 5 von 16... -
Seite 6: Inbetriebnahme
Gerät nicht direkter Sonneneinstrahlung aus. Achten Sie darauf, dass die Anschlüsse an der rechten Seite des Gerätes jederzeit zugänglich sind. Stellen Sie den IP 200 so auf, dass er jederzeit sicher und fest auf der verwendeten Arbeitsfläche steht. Achten Sie darauf, dass der Schreibarm sich frei bewegen kann und nicht durch Gegenstände blockiert wird. -
Seite 7: Bedienung
Datenspeicher löschen (”Clear buffer”) Sind Daten im IP 200 vorhanden, werden diese durch das Leuchten der gelben Anzeige signalisiert. Mit Betätigen der Clear buffer-Taste können Sie diese Daten löschen. Hierzu muss sich das Gerät im Stop-Modus (rote Anzeige leuchtet) befinden. - Seite 8 Plotterpens einsetzen Bevor Sie den IP 200 benutzen, setzen Sie bitte den zu verwendenden Plotter Pen mit der gewünschten Strichstärke in den Clipadapter ein. Achtung: Es dürfen nur Plotter Pens mit HP-Adaption verwendet werden. Die Verwendung anderer Plotter Pens und Stifte können zur Beschädigung des Gerätes führen.
- Seite 9 Einsetzen der Aufnahmen in den Plotter IP 200 Auf dem Aktionsfeld des Plotters befinden sich vier Fangstifte auf der bis zu zwei verschiedene Aufnahmen eingelegt werden können. Je nach Größe der Beschriftungselemente stehen unterschiedliche Aufnahmeplatten zur Verfügung. Diese können ein oder zwei Segmente auf dem Aktionsfeld belegen.
-
Seite 10: Reinigung Und Pflege
6. Reinigung und Pflege Schützen Sie den IP 200 vor Staub und anderen Verunreinigungen. Decken Sie ihn bei Nichtbenutzung ab. Eine spezielle Abdeckung erhalten Sie als Zubehör. Wischen Sie gelegentlich nach Benutzung das Gerät mit einem Staubtuch ab, das entweder trocken oder mit einem milden Reinigungsmittel angefeuchtet wurde. -
Seite 11: Zubehör
7. Zubehör lieferbar in 6 Strichstärken Plotter Pen-R Halter für Plotter Pen Ink Cartridges lieferbar in 6 Strichstärken Plotter Pen-D Cleaning Set Pen Cleaner Cleaning Fluid Staubschutzhaube Seite 11 von 16... -
Seite 12: Fehlerursache Und Fehlerbehebung
8. Fehlerursache und Fehlerbeseitigung Wenn Ihr Plotter nicht ordnungsgemäß arbeitet, so prüfen Sie bitte Folgendes: Gerät lässt sich nicht Prüfen Sie, ob Netzstecker und Anschlussstecker einschalten angeschlossen sind. Prüfen Sie, ob die verwendete Steckdose in Ordnung ist. Leuchtet die grüne Anzeige am Netzteil? Wenn nicht, tauschen Sie bitte das Netzteil aus. -
Seite 13: Technische Daten
9. Technische Daten IP 200 Plotterspezifikationen Plottertyp: Flachbettplotter Maximale Plotfläche: 220 mm x 305 mm Plotgeschwindigkeit mit Stift: max. 40 mm/s Plotter-Pen: Spezial-Plotter-Pens mit HP-Aufnahme Schnittstellen: USB Level 1.1 Befehlssprache: basierend auf HP-GL 7475A Datenbuffer: 16 MB Antrieb: Zwei-Phasen Schrittmotor Adressierbare Auflösung:... -
Seite 14: Verpackungshinweise Für Den Plotter Ip 200
10. Verpackungshinweise für den Plotter IP 200 zwei Eckstücke mit Einlage Mittelstück zum zwei Eckstücke Schutz des y-Arm ohne Einlage Plotter innerhalb der weißen Box komplett innerhalb der weißen Box Box mit Zubehör Seite 14 von 16... -
Seite 15: Sicherheitshinweise
11. Sicherheitshinweise Sicherheitshinweise ● Bewahren Sie die Gebrauchsanweisung sorgfältig auf. ● Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen ● Sicherheitsbestimmungen für Gerätesicherheit. ● Elektrische Anschlussbedingungen und Angaben auf dem Typenschild müssen übereinstimmen ● Gerätenutzung nur in trockenen Räumen ●... - Seite 16 Instructions de sécurité ● Conserver ces instructions dans un endroit sûr. ● Cet appareil répond aux normes techniques et satisfait toutes les règles de sécurité. ● Le courant utilisé doit être identique à celui spécifié sur l'appareil. ● Ne pas utiliser cet appareil dans un environnement humide. ●...
